(單位:mm)

未指定尺寸公差:公差等級 IT16

本體

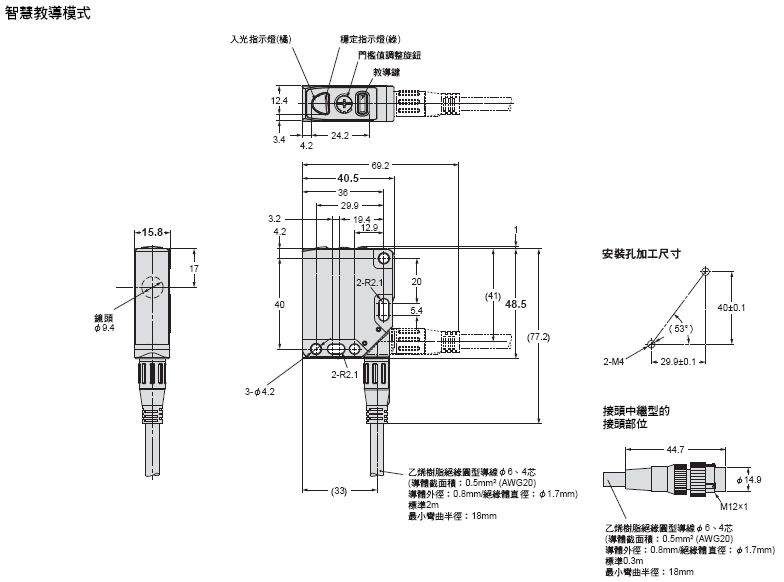

出線型
E3S-DBN1[] (T)型
E3S-DBP1[] (T)型

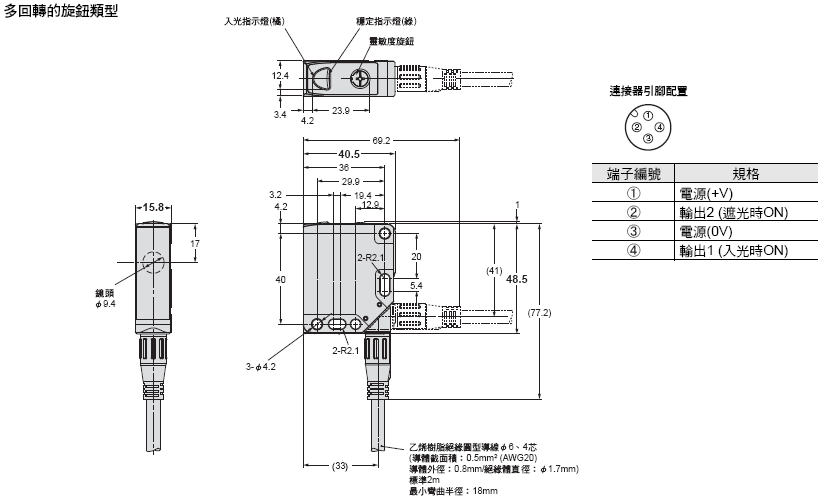

接頭中繼型
E3S-DBN3[] (T)型
E3S-DBP3[] (T)型
3455_dm_1

3455_dm_2

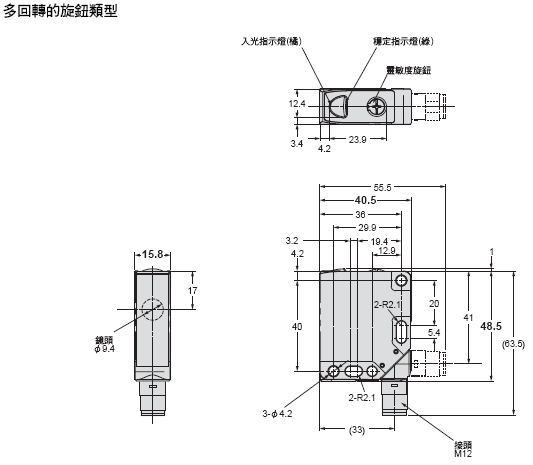

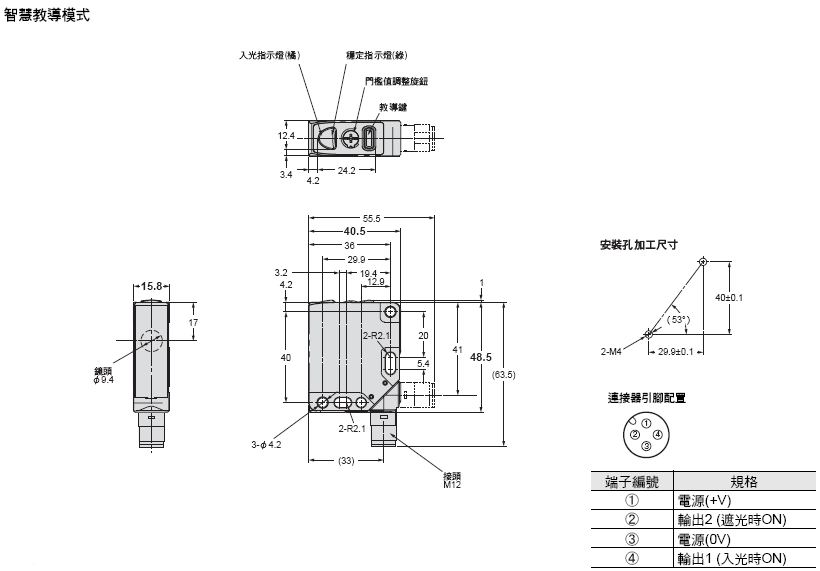

M12接頭型
E3S-DBN2[] (T)型
E3S-DBP2[] (T)型
3455_dm_3

3455_dm_4

選購品(另售)

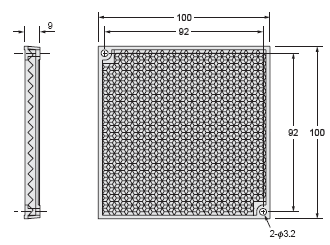

反射板

E39-R1S型/E39-R1K型*

3455_dm_5
材質:<反射面>壓克力
   <背面> ABS
*僅E39-R1K型的反射面具鍍膜處理

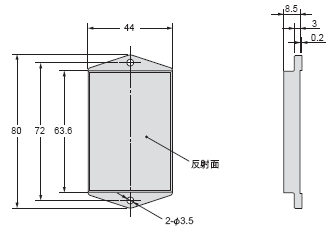

特殊偏光反射板

E39-RP1型

E3S-DB 外觀尺寸 11

材質:<反射面>壓克力
   <背面> ABS

反射板

E39-R21型

E3S-DB 外觀尺寸 13

材質:<反射面>甲基丙烯樹脂(PMMA)
   <背面>PBT

E39-R8型

E3S-DB 外觀尺寸 14

材質:<反射面>壓克力
   <背面> ABS

E39-RS10型

E3S-DB 外觀尺寸 15

材質:<反射面>甲基丙烯樹脂(PMMA)

E39-RS11型

E3S-DB 外觀尺寸 16

材質:<反射面>甲基丙烯樹脂(PMMA)

安裝金具

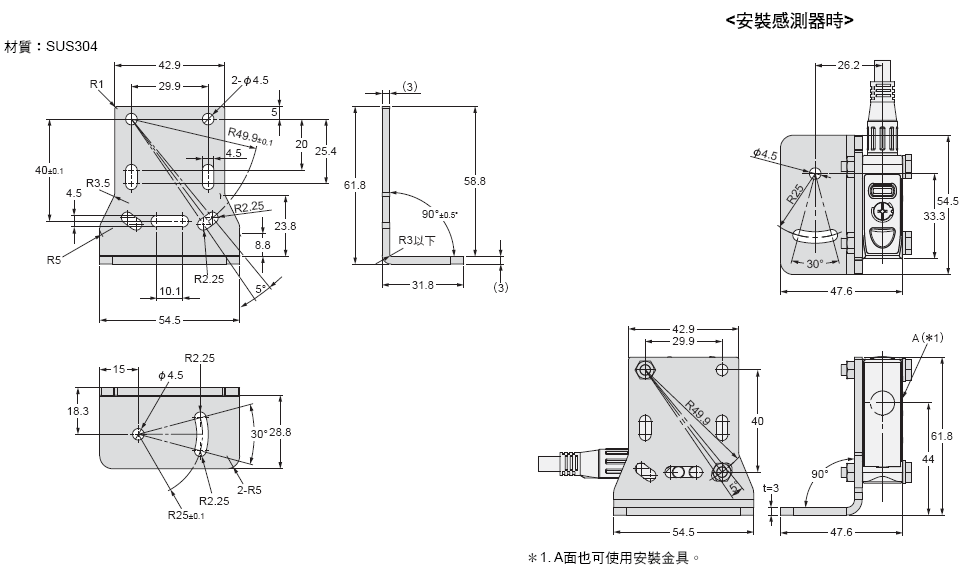

E39-L192型

3455_dm_11

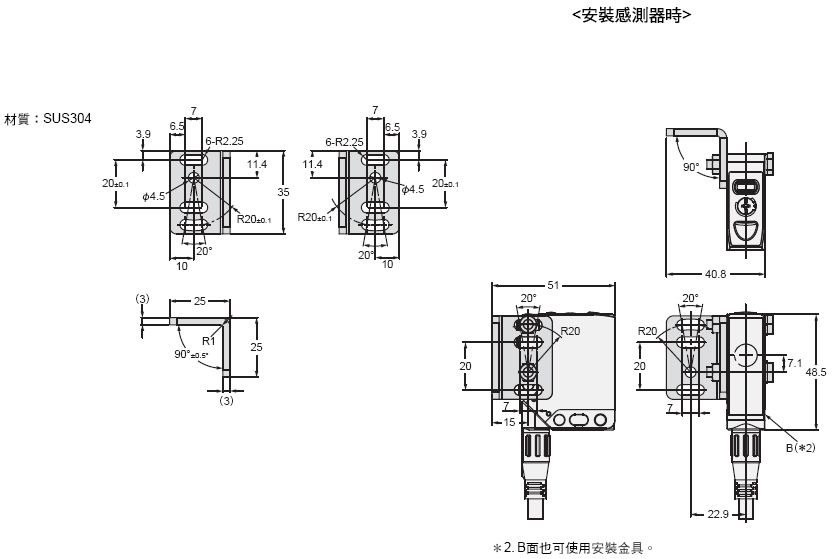

E39-L193型

3455_dm_12
