規格選型
（單位：mm）
E52 經濟型（歐式 (ferrule) 端子）
E52 經濟型（歐式 (ferrule) 端子）
低成本白金測溫阻抗體．低成本熱電偶
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2018年3月22日
經濟型（歐式 (ferrule) 端子）
低成本白金測溫阻抗體

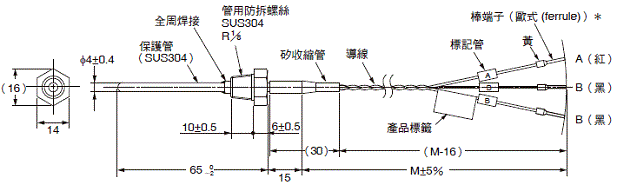

附螺絲導線外露型
E52-P6DF型
＊ 保護管為直管結構，無法彎曲使用。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

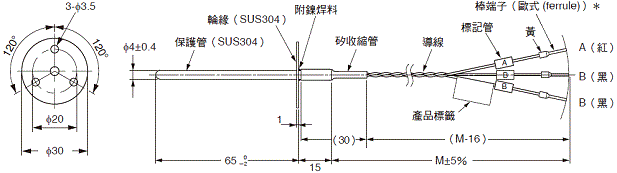

附輪緣導線外露型
E52-P6FF型
＊ 保護管為直管結構，無法彎曲使用。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

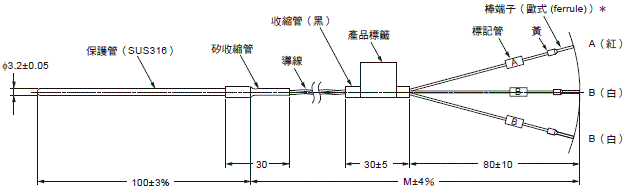

導線外露型
E52-P10AEF型
＊1. 保護管為直管結構，無法彎曲使用。
＊2. 無法採用透過壓合接頭（PT[]型）的安裝方式。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm
＊2. 無法採用透過壓合接頭（PT[]型）的安裝方式。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm
低成本熱電偶

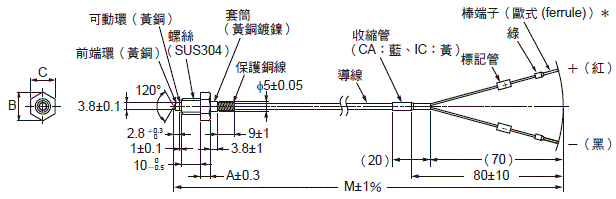

附螺絲導線外露型
E52-CA1DF型
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm
斷面外徑：最大1.5mm
長度：最大9mm

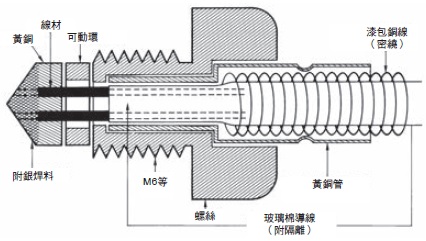

內部構造（圖示E52-CA1DF型的情形。）
| 尺寸 | W1/4
(P=1.27) |
M6
(P=1.0) |
M8
(P=1.25) |
|---|---|---|---|
| A(mm) | 4.3 | 4 | 5.3 |
| B(mm) | 11.5 | 11.5 | 15 |
| C(mm) | 10 | 10 | 13 |
更新日期 2018年3月22日
