規格選型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS304 |
| 感熱部長度 | 30mm |
| 容許溫度 | +250℃ |
| 測溫範圍 | -50～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA)
(完工外徑各φ1.0) 7/0.18 -50～+150℃ |
E52 經濟型（歐式 (ferrule) 端子）
E52 經濟型（歐式 (ferrule) 端子）
低成本白金測溫阻抗體．低成本熱電偶
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2016年7月13日
經濟型（歐式 (ferrule) 端子）
低成本白金測溫阻抗體
附螺絲導線外露型
E52-P6DF型
附輪緣導線外露型
E52-P6FF型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS304 |
| 感熱部長度 | 30mm |
| 容許溫度 | +250℃ |
| 測溫範圍 | -50～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA)
(完工外徑各φ1.0) 7/0.18 -50～+150℃ |
導線外露型
E52-P10AEF型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS316 |
| 容許溫度 | +250℃ |
| 測溫範圍 | 0～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA)
(完工外徑各φ1.0) 7/0.2 -50～+150℃ |
低成本熱電偶
附螺絲導線外露型
E52-CA1DF型
| 線材種類 | K(CA) |
|---|---|
| 素線徑 | 0.65mm(單線) |
| 等級 | Class 2(0.75級) |
| 保護管材質 | SUS304 |
| 熱接點 | 接地型 |
| 測溫範圍 | 0～+400℃：K(CA) |
| 導線 | 全玻璃棉覆蓋機身外隔離
(完工外觀3.1×2.0) 1/0.65 0～+180℃ |
| 端子形狀 | 歐式 (ferrule) 端子 |
＊1. 從前端到端子使用1條熱電偶線。
＊2. 訂購時請務必指定螺絲種類。（M6、M8、W1/4）
＊3. 不具有氣密性，敬請注意。
＊4. 建議使用時讓前端部接觸到量測對象物。

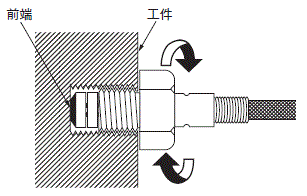

安裝例
對工件攻入螺絲，邊鎖入邊擠壓，使前端與工件緊密接觸。
註. E52-CA1DF型具備形狀相同但線材為多芯者（E52-CA1DF-40型）。
更新日期 2016年7月13日
