S8FS-G

電源供應器（15/30/50/100/150/300/600W型）

S8FS-G

卓越的性能與高可靠性， 符合各種標準支援與廣泛的適用性。

相關資訊

更新日期 2022年11月17日

額定／性能／功能

容量
15 W
輸出電壓
5 V 12 V 15 V 24 V
效率 * AC100V輸入時
80% typ. 84% typ. 84% typ. 85% typ.
AC200V輸入時 80% typ. 84% typ. 84% typ. 86% typ.
AC230V輸入時 80% typ. 84% typ. 84% typ. 86% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC80V～370V
頻率 * 50/60Hz （47～450Hz）
電流 * AC100V輸入時 0.32A typ.
AC200V輸入時 0.2A typ.
功率
---
漏電流 * AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流* (25℃、冷開機) AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流 3A 1.3A 1A 0.65A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓 * AC100V～240V輸入時 40mVp-p以下
40mVp-p以下
40mVp-p以下
60mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V ～240V輸入時 0.05%/°C以下

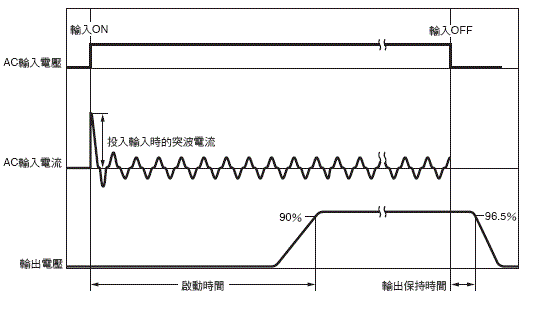

啟動時間 * AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間 * AC100V輸入時 15mstyp. 14mstyp. 15mstyp. 15mstyp.
AC200V輸入時 75mstyp. 70mstyp. 75mstyp. 70mstyp.
附屬功能

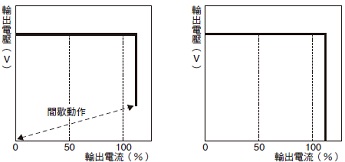

過電流保護 有　自動復歸　
過電壓保護 * 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
無
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端傳感
無
遠端控制
無
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓 耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度

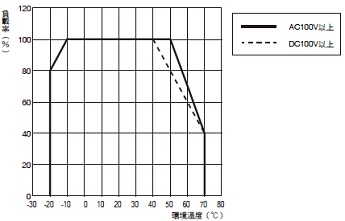

－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 * 10年以上
架構
外觀尺寸 請參照第19頁的「外觀尺寸」。
重量
250 g
冷卻風扇
無
保護構造
---
支援規格 高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格 UL 508 （Listing：接插件端子型以外）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （接插件端子型以外）
CSA C22.2 No.60950-1、UL 62368-1 （接插件端子型以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格
SEMI F47-0706 （AC200 V輸入時）

＊請參照下方「條件」。

容量
30 W
輸出電壓
5 V 12 V 15 V 24 V
  效率* AC100V輸入時 81% typ. 84% typ. 86% typ. 86% typ.
AC200V輸入時 81% typ. 86% typ. 88% typ. 88% typ.
AC230V輸入時 81% typ. 86% typ. 88% typ. 89% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC80V～370V
頻率 * 50/60Hz （47～450Hz）
電流* AC100V輸入時 0.72A typ.
AC200V輸入時 0.43A typ.
功率
---
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
6A 3A 2.4A 1.5A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓* AC100V～240V輸入時
 50mVp-p以下
60mVp-p以下
50mVp-p以下
60mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間* AC100V輸入時 11mstyp. 10mstyp. 11mstyp. 10mstyp.
AC200V輸入時 60mstyp. 50mstyp. 50mstyp. 55mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
無
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端感測
無
遠端控制
無
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 * 10年以上
架構
外觀尺寸
請參照第19頁的「外觀尺寸」。
重量
250g
冷卻風扇
無
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：接插件端子型以外）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （接插件端子型以外）
CSA C22.2 No.60950-1、No.62368-1 （接插件端子型以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

容量
50 W
輸出電壓
5 V 12 V 15 V 24 V
  效率* AC100V輸入時 81% typ. 84% typ. 86% typ. 86% typ.
AC200V輸入時 82% typ. 86% typ. 88% typ. 89% typ.
AC230V輸入時 82% typ. 86% typ. 88% typ. 89% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC80V～370V
頻率 * 50/60Hz （47～450Hz）
電流* AC100V輸入時 1.1A typ.
AC200V輸入時 0.62A typ.
功率
---
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
8A 4.3A 3.5A 2.2A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓* AC100V～240V輸入時
 40mVp-p以下
40mVp-p以下
40mVp-p以下
60mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間* AC100V輸入時 14mstyp. 11mstyp. 10mstyp. 10mstyp.
AC200V輸入時 75mstyp. 60mstyp. 60mstyp. 55mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
無
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端感測
無
遠端控制
無
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 *

10年以上
架構
外觀尺寸
請參照第20頁的「外觀尺寸」。
重量
300g
冷卻風扇
無
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：接插件端子型以外）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （接插件端子型以外）
CSA C22.2 No.60950-1、No.62368-1 （接插件端子型以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

容量
100 W
輸出電壓
5 V 12 V 15 V 24 V
  效率* AC100V輸入時 79% typ. 84% typ. 85% typ. 87% typ.
AC200V輸入時 81% typ. 86% typ. 87% typ. 89% typ.
AC230V輸入時 81% typ. 86% typ. 87% typ. 89% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC80V～370V
頻率 * 50/60Hz （47～450Hz）
電流* AC100V輸入時 2.1A typ.
AC200V輸入時 1.2A typ.
功率
---
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
8A 8.5A 7A 4.5A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓* AC100V～240V輸入時
 70mVp-p以下
90mVp-p以下
100mVp-p以下
80mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
  輸出保持時間* AC100V輸入時 12mstyp. 11mstyp. 11mstyp. 10mstyp.
AC200V輸入時 70mstyp. 55mstyp. 55mstyp. 55mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
無
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端感測
無

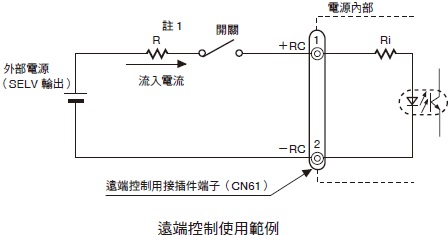

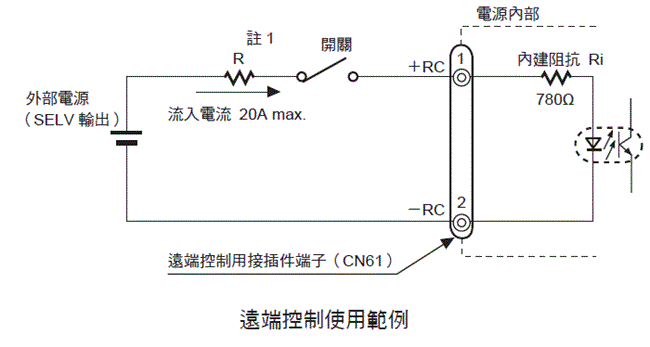

遠端控制
有（僅限附遠端控制功能機種）
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
僅限附遠端控制功能機種AC500V 1min （所有輸出端子）與（所有RC端子）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 *

10年以上
架構
外觀尺寸
請參照第21頁的「外觀尺寸」。
重量
400g
冷卻風扇
無
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：接插件端子型、附遠端控制功能機種以外）
UL 508 （Recognition：僅限附遠端控制功能機種）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （接插件端子型、附遠端控制功能機種以外）
CSA C22.2 No.60950-1、No.62368-1 （接插件端子型、附遠端控制功能機種以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

容量
150 W
輸出電壓
5 V 12 V 15 V 24 V 48 V
  效率* AC100V輸入時 78% typ. 84% typ. 85% typ. 87% typ. 85% typ.
AC200V輸入時 81% typ. 87% typ. 88% typ. 89% typ. 88% typ.
AC230V輸入時 81% typ. 87% typ. 88% typ. 90% typ. 88% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC80V～370V
頻率 * 50/60Hz （47～450Hz）
電流* AC100V輸入時 3A typ.
AC200V輸入時 1.8A typ.
功率
---
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
21A 13A 10A 6.5A 3.3A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓* AC100V～240V輸入時
 100mVp-p以下
110mVp-p以下
80mVp-p以下
110mVp-p以下
120mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間* AC100V輸入時 14mstyp. 10mstyp. 10mstyp. 10mstyp. 11mstyp.
AC200V輸入時 80mstyp. 55mstyp. 55mstyp. 55mstyp. 55mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
無
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端感測
無
遠端控制
有（僅限附遠端控制功能機種）
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
僅限附遠端控制功能機種AC500V 1min （所有輸出端子）與（所有RC端子）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 *

10年以上
架構
外觀尺寸
請參照第23頁的「外觀尺寸」。
重量
500g
冷卻風扇
無
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2 （於額定負載80%以下時適用）
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：接插件端子型、附遠端控制功能機種以外）
UL 508 （Recognition：僅限附遠端控制功能機種）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （接插件端子型、附遠端控制功能機種以外）
CSA C22.2 No.60950-1、No.62368-1 （接插件端子型、附遠端控制功能機種以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

容量
300 W
輸出電壓
12 V 15 V 24 V 48 V
  效率* AC100V輸入時 81% typ. 81% typ. 82% typ. 82% typ.
AC200V輸入時 85% typ. 85% typ. 87% typ. 87% typ.
AC230V輸入時 85% typ. 86% typ. 87% typ. 87% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC120V～370V
頻率 * 50/60Hz （47～63Hz）
電流* AC100V輸入時 4.2A typ.
AC200V輸入時 2.1A typ.
功率
0.9以上
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
25A 20A 14A 7A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓 ＊ AC100V～240V輸入時
 140mVp-p以下
270mVp-p以下
150mVp-p以下
330mVp-p以下
靜態輸入變化 ＊ 0.5%以下
靜態負載變化 ＊ 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間* AC100V輸入時 30mstyp. 30mstyp. 30mstyp.
40mstyp. （ 輸出保
持時間延長型）		 30mstyp.
AC200V輸入時 30mstyp. 25mstyp. 30mstyp.
40mstyp. （ 輸出保
持時間延長型）		 30mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
有　斷電（斷電復歸)
串聯操作
可（最多2台，需外部二極體）
並聯操作
不可　但可進行備用操作（需外部二極體）
遠端感測
無
遠端控制
有（僅限附遠端控制功能機種）
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
僅限附遠端控制功能機種AC500V 1min （所有輸出端子）與（所有RC端子）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 *

10年以上
架構
外觀尺寸
請參照第25頁的「外觀尺寸」。
重量
700g
冷卻風扇
有
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：附遠端控制功能機種以外）
UL 508 （Recognition：僅限附遠端控制功能機種）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （附遠端控制功能機種以外）
CSA C22.2 No.60950-1、No.62368-1 （附遠端控制功能機種以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

容量
600 W
輸出電壓
12 V 15 V 24 V 48 V
  效率* AC100V輸入時 84% typ. 84% typ. 85% typ. 88% typ.
AC200V輸入時 88% typ. 88% typ. 89% typ. 92% typ.
AC230V輸入時 88% typ. 88% typ. 90% typ. 92% typ.
輸入條件
輸入電壓容許範圍 * 單相　AC85V～264V、DC120V～350V
頻率 * 50/60Hz （47～63Hz）
電流* AC100V輸入時 7.7A typ.
AC200V輸入時 3.8A typ.
功率
0.9以上
漏電流* AC100V輸入時 0.5mA以下
AC200V輸入時 1mA以下
突波電流 ＊
（25℃、冷開機）		 AC100V輸入時 14Atyp.
AC200V輸入時 28A typ.
輸出特性
額定輸出電流
50A 40A 27A 13A
電壓調整範圍 * -10～+15% （V.ADJ時）
漣波雜訊電壓* AC100V～240V輸入時
 170mVp-p以下
170mVp-p以下
280mVp-p以下
340mVp-p以下
靜態輸入變化 * 0.5%以下
靜態負載變化 * 1.0%以下
溫度變化 AC100V～240V輸入時 0.05%/°C以下
啟動時間* AC100V輸入時 1,000ms以下
AC200V輸入時 1,000ms以下
輸出保持時間* AC100V輸入時 30mstyp. 25mstyp. 30mstyp.
40mstyp. （ 輸出保
持時間延長型）		 30mstyp.
AC200V輸入時 30mstyp. 25mstyp. 30mstyp.
40mstyp. （ 輸出保
持時間延長型）		 30mstyp.
附屬功能
過電流保護
有　自動復歸
過電壓保護* 有　額定輸出電壓的120%以上、斷電（斷電復歸）
過熱保護
有　斷電（斷電復歸)
串聯操作
可（最多2台，需外部二極體）
並聯操作
可（最多5台、僅限S8FS-G60024型 附並聯操作功能機種）
遠端感測
無
遠端控制
有（僅限附遠端控制功能機種）
輸出指示燈
有（LED　顏色：綠）
絕緣耐壓
耐電壓
AC3kV 1min （所有輸入端子）與（所有輸出端子）間　截斷電流20mA
AC2kV 1min （所有輸入端子）與（ 3656_sp_1）間　截斷電流20mA
AC1kV 1min （所有輸出端子）與（3656_sp_1）間　截斷電流20mA
僅限附遠端控制功能機種AC500V 1min （所有輸出端子）與（所有RC端子）間　截斷電流20mA
絕緣阻抗
100MΩ以上、DC500V （所有輸出端子）與（所有輸入端子、3656_sp_1）間
環境
使用環境溫度
－20～＋70℃ （會因溫度造成降額）（不可結冰結露）
保存溫度
－25～＋75℃ （不可結冰結露）
使用環境濕度
90%RH以下（保存濕度90%RH以下）
耐震動
10～55Hz 最大4.5G 單側振幅0.375mm 3方向各2h
耐衝擊
150m／s2 6方向 各3次
信賴性 期待壽命 *

10年以上
架構
外觀尺寸
請參照第26頁的「外觀尺寸」。
重量
1,050g
冷卻風扇
有
保護構造
---
支援規格
高諧波抑制
適用EN 61000-3-2
EMI * 雜音端子電壓
適用EN 61204-3 Class B、EN 55011 Class B
輻射干擾電場強度
適用EN 61204-3 Class B、EN 55011 Class B
EMS EN 61204-3 high severity levels
安全規格
UL 508 （Listing：附遠端控制功能機種以外）
UL 508 （Recognition：僅限附遠端控制功能機種）
UL 60950-1、UL 62368-1 （Recognition, OVCⅡ 〔≦3000m〕, Pol2）
CSA C22.2 No.107.1 （附遠端控制功能機種以外）
CSA C22.2 No.60950-1、No.62368-1 （附遠端控制功能機種以外）
EN 50178 （OVCⅢ 〔≦2000m〕, OVCⅡ 〔2000＜and≦3000m〕, Pol2）
EN/IEC 60950-1、EN/IEC 62368-1 （OVCⅡ 〔≦3000m〕, Pol2）
適用EN／IEC 61558-2-16標準
適用PELV （EN/IEC 60204-1）標準
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規格
無
SEMI規格 SEMI F47-0706 （AC200 V輸入時）

＊請確認第11頁的「條件」。

條件

效率
為額定輸出電壓並且為額定輸出電流時的值。
輸入條件
輸入電壓容許範圍
輸出規格方面，根據變頻器而有部分產品的輸出頻率顯示為50/60Hz，但可能因產品內部溫度上升而導致冒煙／燒毀，因此請勿將變頻器的輸出作為產品電源使用。輸入連接UPS時，請勿連接矩形波輸出的品。否則將使產品內部溫度上頻率升，可能導致冒煙、燒毀。
頻率
電流
為額定輸出電壓並且為額定輸出電流時的值。
漏電劉
依電氣用品安全法訂定的數值。
突波電流
(25℃、冷開機)		 25℃、冷開機。請參照下圖。
Output 電壓調整範圍
V.ADJ的容量操作可使電壓上升至電壓調整範圍的+15%以上。
輸出電壓可變時，請確認產品的輸出電壓並注意勿破壞負載。
漣波雜訊電壓
為額定輸出電壓並且為額定輸出電流時的值。
使用環境溫度為25℃ 時。
靜態輸入變化 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變化的最大值。
靜態負載變化
輸入電壓在容許輸入電壓範圍內時，當輸出電壓由0A變化至額定輸出電壓範圍時的數值。
啟動時間
為額定輸出電壓並且為額定輸出電流時的值。
25℃、冷開機。請參照下圖。
輸出保持時間
為額定輸出電壓並且為額定輸出電流時的值。
25℃。請參照下圖。
附屬功能
過電壓保護
關於輸入電源復歸，請參照第18頁的「●過電壓保護」。
信賴性
期待壽命
請參閱第33頁的「預防維護的建議交換時間與定期交換」。
支援規格
EMI 雜音端子電壓
150W以上的機種於產品下鋪設有鋁板的狀態下適用Class B。
輻射干擾電場強度

標準適用情況

• EC指令與各種安全規格（UL、EN等）的適用範圍為輸入電壓為AC90V～AC264V時。
• 關於EN／IEC 61558-2-16
要適用EN／IEC 60204-1 （機械安全），則控制迴路需設有複合繞組式變壓器，但如使用適用EN／IEC 6155-8-2-16的內建變壓器產
品，得不使用該複合繞捲式變壓器。
EC指令與各種安全規格（UL、EN、其他）當中，DC輸入並不在適用範圍內。
・關於DC輸入時的安全規格＊
DC輸入時以UL 62368-1、cUR（CSA C22.2 No. 62368-1）、EN／IEC 62368-1、EN 50178、EN／IEC 61558-2-16、EN／IEC 60204-
1為安全規格對象。（但輸入電壓範圍為DC120V～320V。S8FS-G60048[]型尚未取得DC輸入的安全規格。)
透過連接UL認證保險絲，符合安全規格。請務必選用符合以下條件的UL認證保險絲。
S8FS-G015[][]/030[][] （DC320V以上、3A）
S8FS-G050[][] （DC320V以上、4A）
S8FS-G100[][] （DC320V以上、8A）
S8FS-G150[][] （DC320V以上、10A）
S8FS-G300[][] （DC320V以上、12A）
S8FS-G600[][] （DC320V以上、20A）
・對應EN／IEC 60204-1的PELV輸出時，請將輸出負側（-V）接地至PE。＊
＊適用於2018年5月以後生產者

突波電流、啟動時間、輸出保持時間

S8FS-G 額定/性能 17

註. 並聯操作、備用操作時，將流入台數份的突波電流。請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。

漣波雜訊電壓

主要規格標準的漣波雜訊電壓，是以根據JEITA標準RC-9131A所規定的量測迴路量測而得之值。

S8FS-G 額定/性能 18

特性資料

輸出降額
15W/30W/50W/100W/150W

S8FS-G 額定/性能 20

註1.（使用AC輸入的客戶） 未達AC100V時，請將上圖實線的降額曲線進一步降額1.3%／V，以 減輕負載。（40℃ ＜環境溫度≦70℃）
2.（使用DC輸入的客戶） 未達DC100V時，請將上圖虛線的降額曲線進一步乘上係數0.9，減 輕負載。

300W/600W

S8FS-G 額定/性能 21

註. 未達AC100V時，請降額1.3%／V，以減輕負載。

並聯操作時
（附並聯操作功能機種）

S8FS-G 額定/性能 22

註. 未達AC100V時，請降額1.3%／V，以減輕負載。

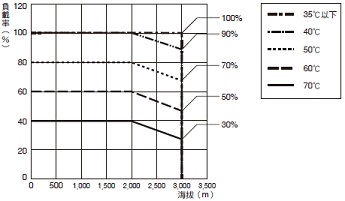

本產品可用於海拔3,000m以內高度。 於2,000～3,000m處使用時，請依下圖降額曲線使用。

15W/30W/50W/100W/150W （AC輸入時）

S8FS-G 額定/性能 24

註. 未達AC100V時，請降額1.3%／V，以減輕負載。（40℃ ＜環境溫度≦70℃）

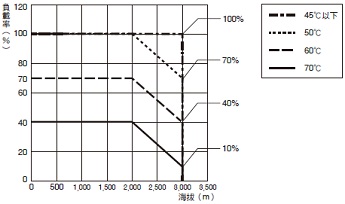

15W/30W/50W/100W/150W （DC輸入時）

S8FS-G 額定/性能 25

註. 未達DC100V者，請乘上係數0.9，減輕負載。

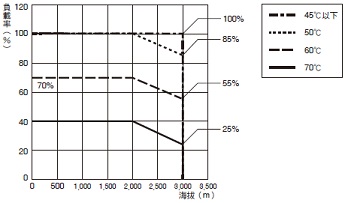

300W/600W

S8FS-G 額定/性能 26

註. 未達AC100V時，請降額1.3%／V，以減輕負載。

過電流保護

負載電流達到額定電流的105%～160%以上時，將自動降低輸出 電壓，保護產品以避免發生短路或過載。
一旦過電流狀態解除，輸出電壓及自動恢復正常狀態。

S8FS-G 額定/性能 28

註1. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部零件會劣化、損壞。
2. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流及過負載狀態頻繁發生之處。

過電壓保護

為避免產品內部反饋迴路故障等因素，造成負載過大的電壓，會進行過電壓檢測。
若輸出的過電壓為額定輸出電壓的約120%以上時，即遮斷輸出電壓。進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。

過熱保護（300W、600W）

若產品內部的溫度因風扇停止等而上升，過熱保護迴路將開始動作並遮斷輸出電壓。
如要復歸，請先暫時關閉輸入電源，待充分冷卻後，再重新接通輸入電壓。

遠端控制功能 （僅限附遠端控制功能機種）

將非本產品的直流電源（外部電源）施加電壓至遠端控制用接插件端子，就可控制輸出ON／OFF。

內建阻抗Ri (Ω) +RC、-RC之間的電壓(V) 流入電流(mA)
輸出ON 輸出OFF
780 4.5～12.5 0～0.5 20 max.

S8FS-G 額定/性能 33

使用接插件端子：


 CN61 適用接插件 適用接點
型號 B2B-XH-AM XHP-2 SXH-001T-P0.6 或 SXH-002T-P0.6
製造商 日本壓接端子製造(J.S.T.)製

適用壓接工具：YC-110R （J.S.T.）或YRS-110 （J.S.T.）

註1. 外接電源為4.5～12.5V時無須電流限制阻抗R，但為12.5～24.5V時，請插入1.5kΩ作為電流制限阻抗R。
2. 反接將可能導致內部零件損毀，請務必注意。
3. ＋RC、－RC端子為產品的2次側迴路。外接電源請使用SELV輸出的產品。此外，遠端控制迴路與產品的2次側輸出絕緣（功能絕緣）。

更新日期 2022年11月17日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
