F3SG-SR / PG 系列

更新日期 2024年8月7日

F3SG-SR系列

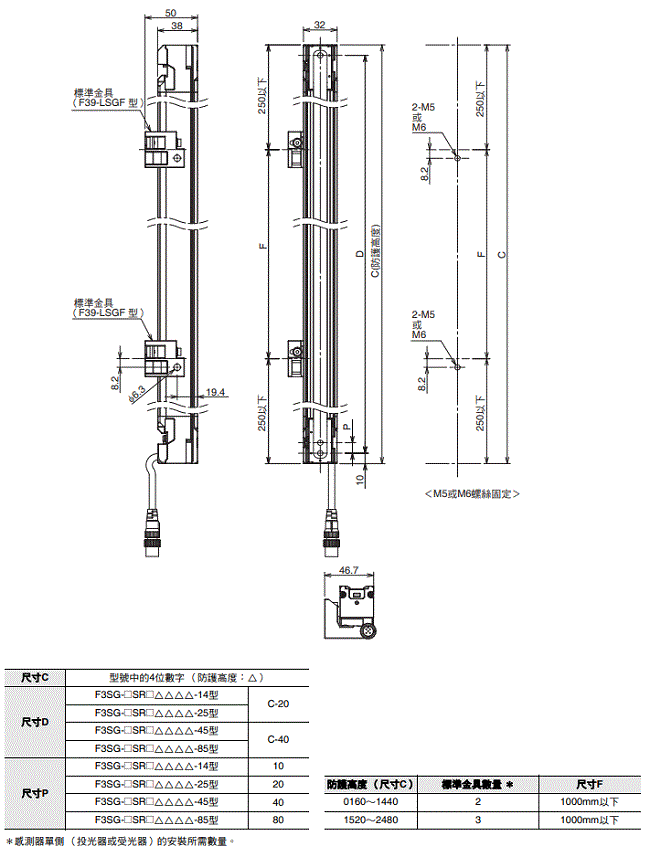

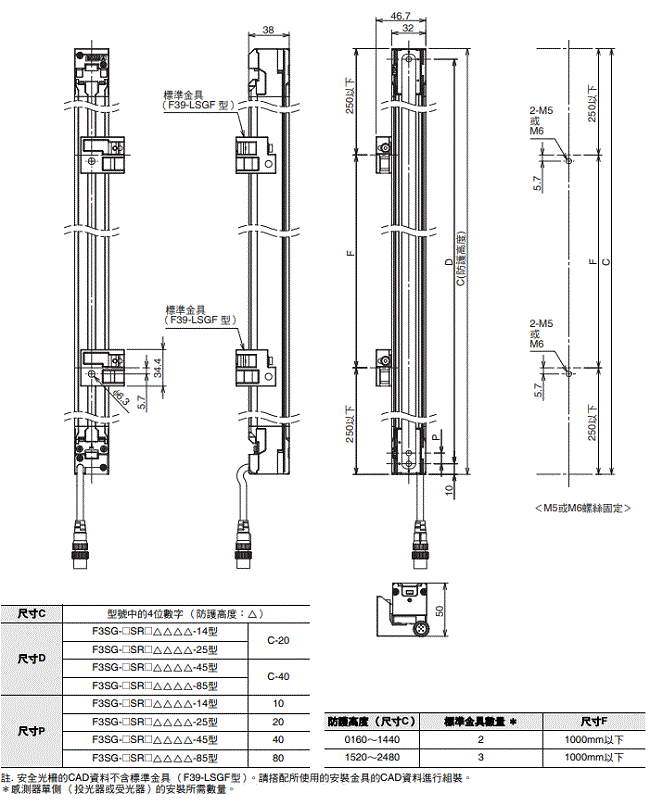

安裝標準金具 （中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

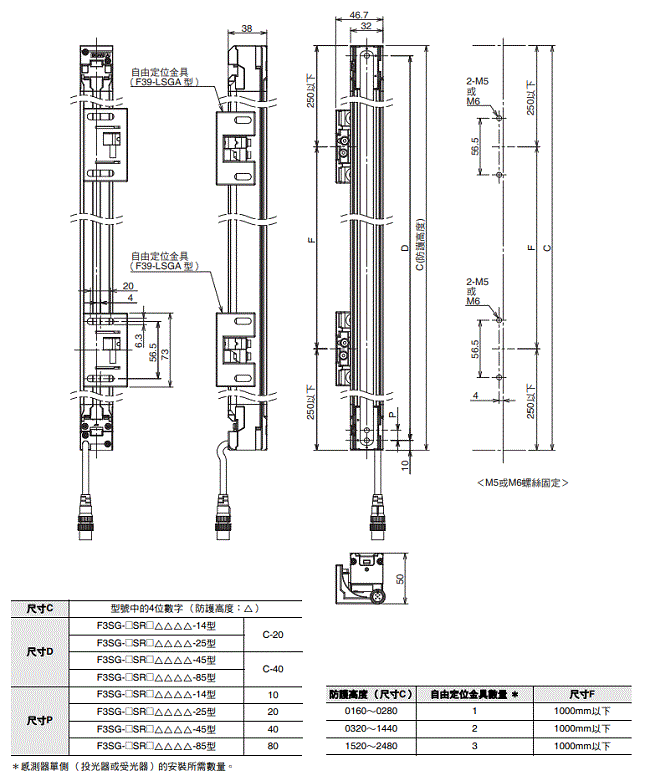

安裝自由定位金具 （中間金具共用）（F39-LSGA型）時

背面安裝時

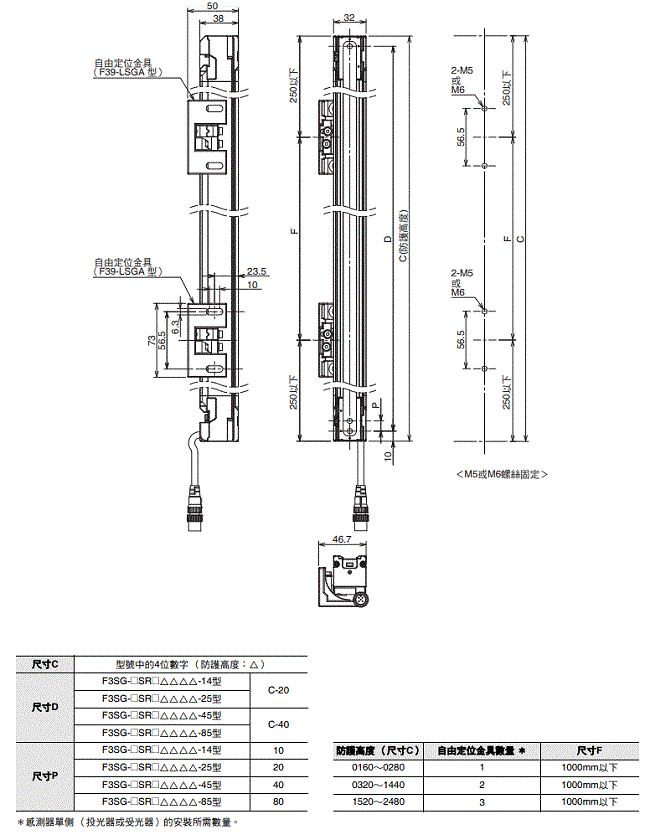

側面安裝時

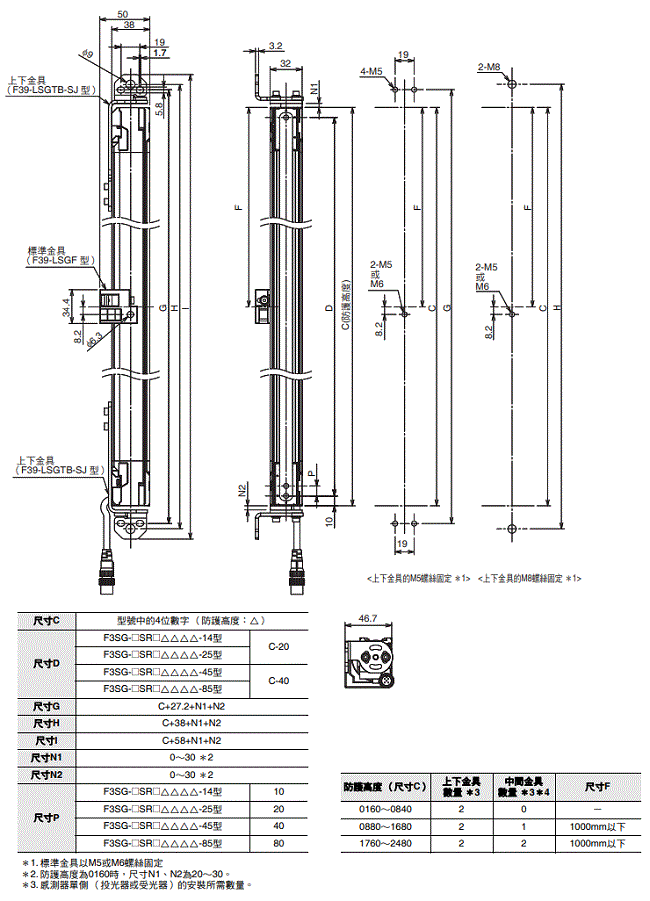

安裝上下金具 （橫向孔2圓孔1）（F39-LSGTB-SJ型）與標準金具 （中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

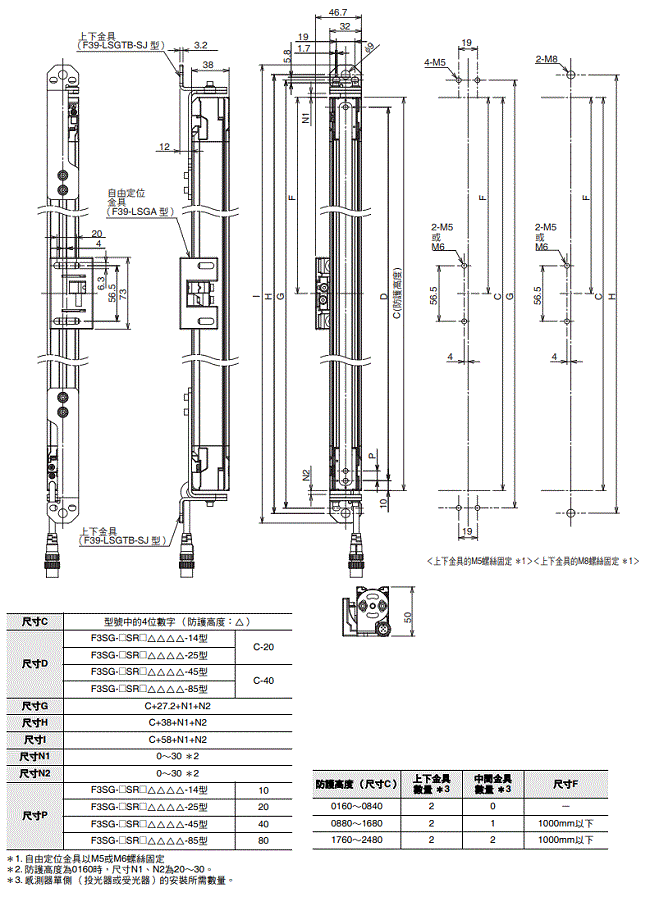

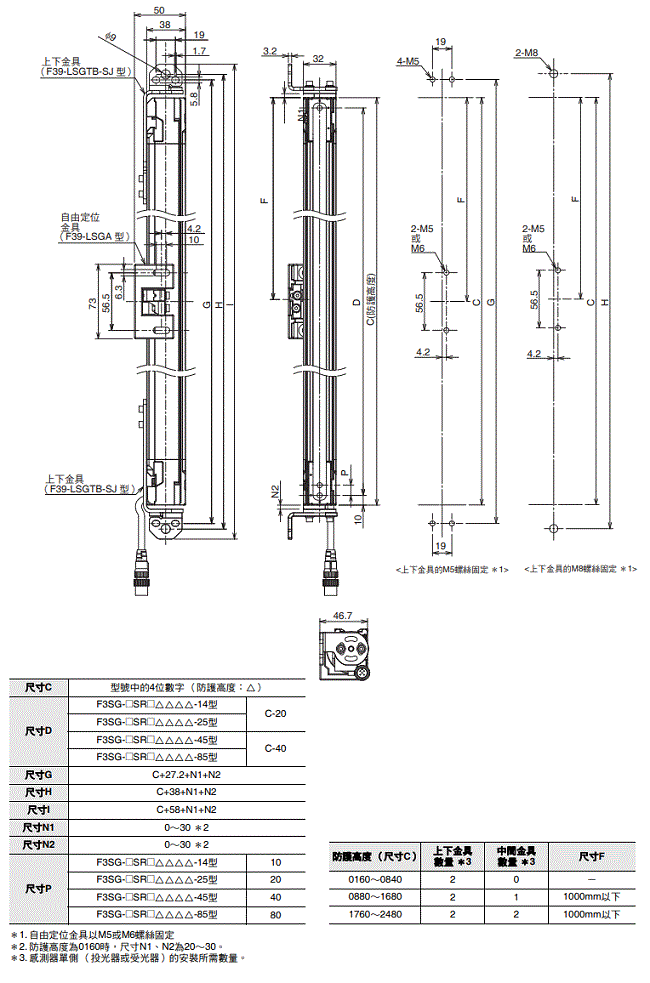

安裝上下金具 （橫向孔2圓孔1）（F39-LSGTB-SJ型）與自由定位金具 （中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

F3SG-PG本體

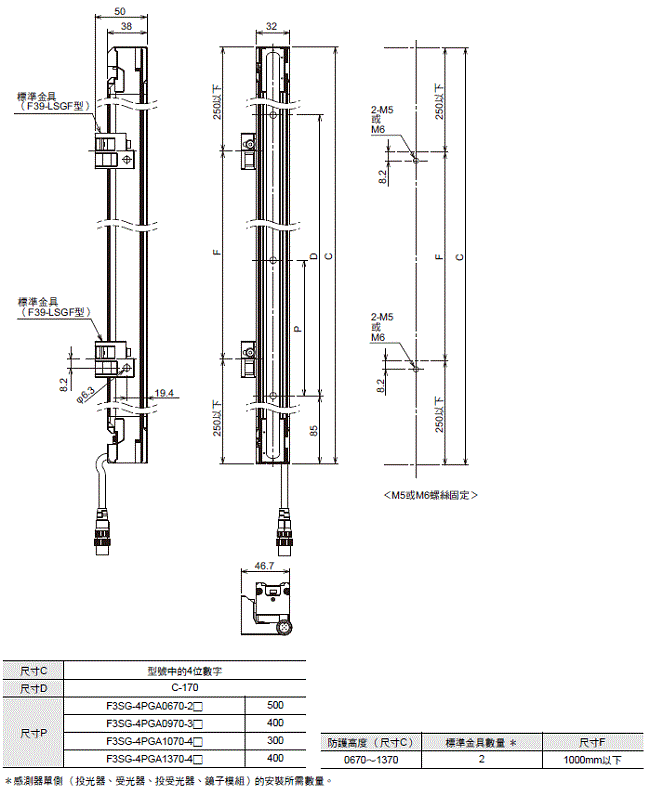

安裝標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

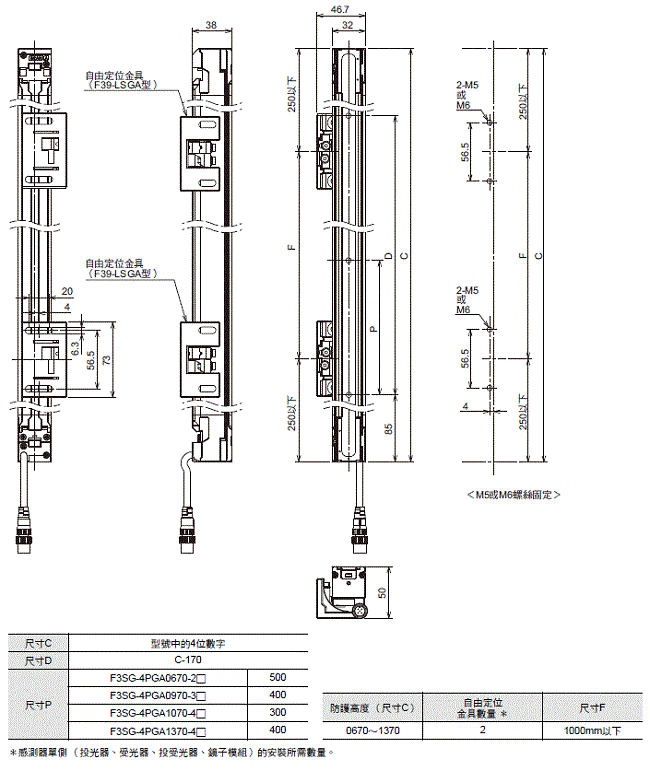

安裝自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

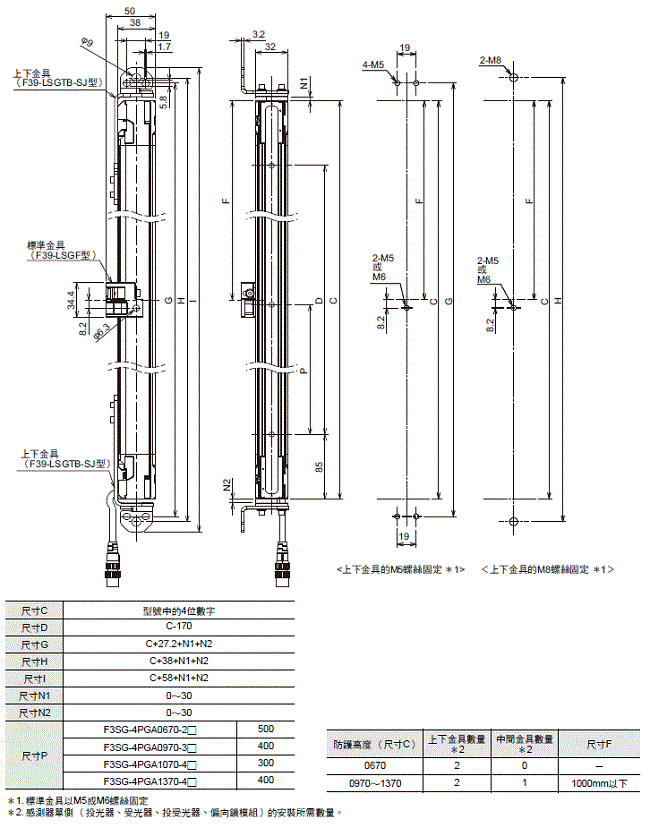

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

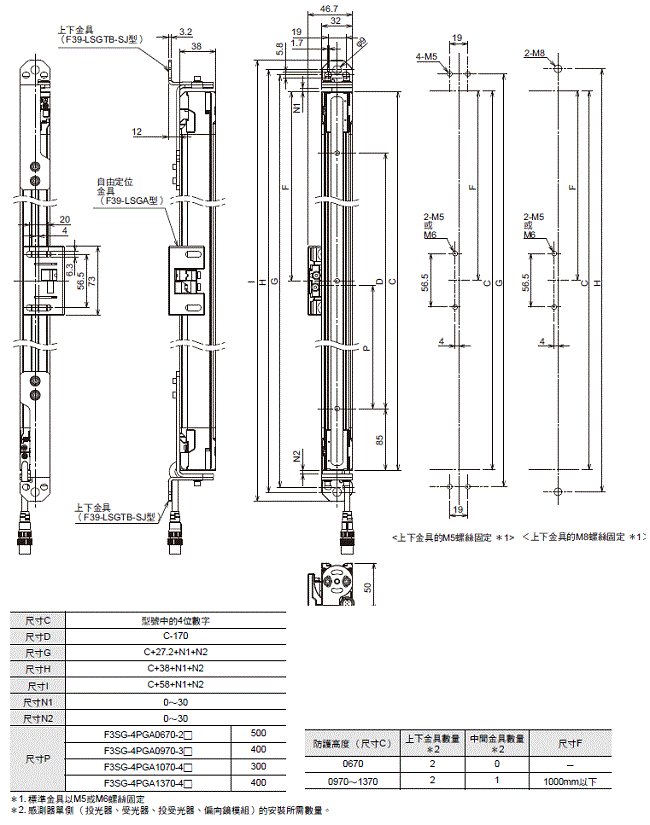

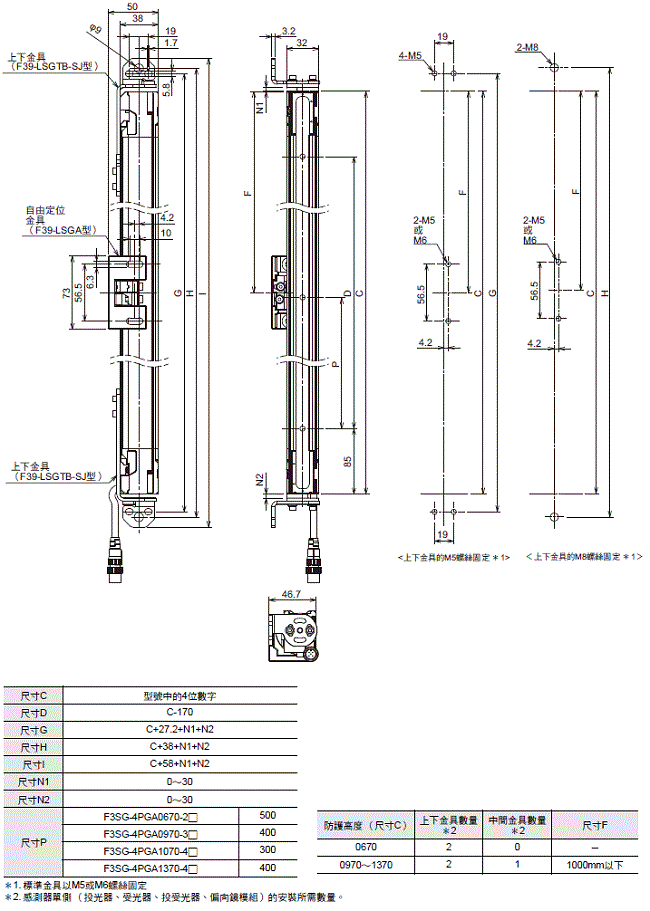

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

配件

安裝金具

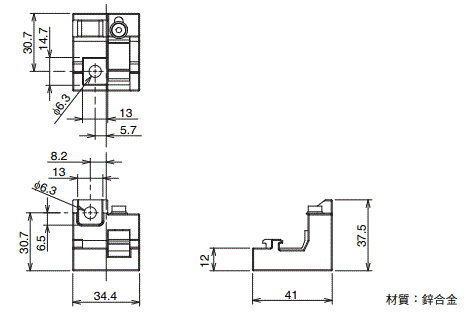

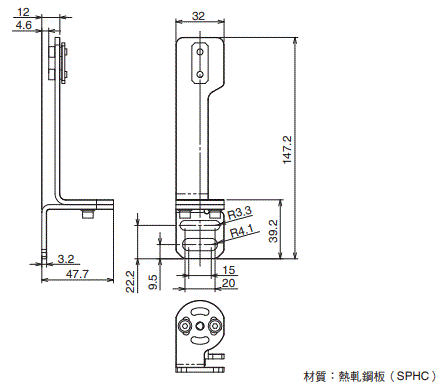

標準金具 （中間金具共用）（F39-LSGF型）

自由定位金具 （中間金具共用）（另售：F39-LSGA型）

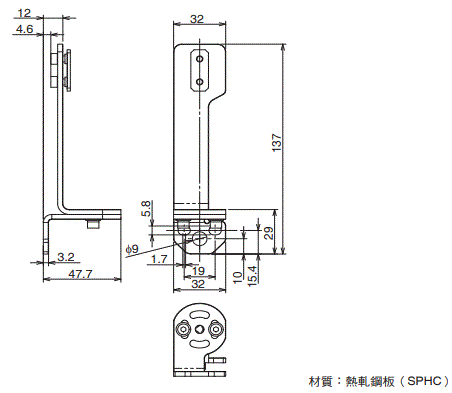

上下金具 （橫向孔2圓孔1）（另售：F39-LSGTB-SJ型）

上下金具 （橫向孔2）（另售：F39-LSGTB-RE型）

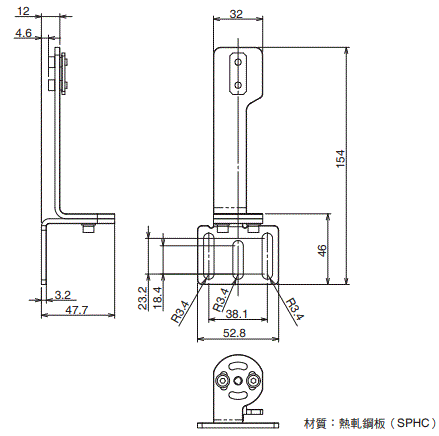

上下金具 （縱向孔3）（另售：F39-LSGTB-MS型）

智慧型分接器

智慧型分接器 （另售：F39-SGIT-IL3型）

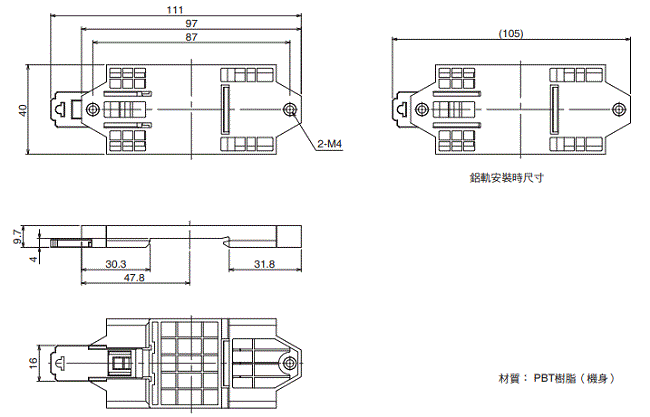

智慧型分接器固定金具 （另售：F39-LITF1型）

組裝尺寸 （智慧型分接器／智慧型分接器固定金具）

正面保護蓋

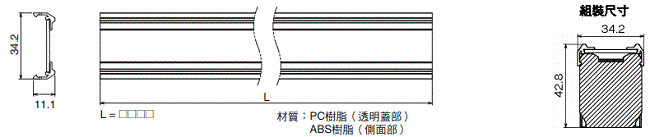

正面保護蓋 （另售：F39-HSG[][][][]型）

連接纜線

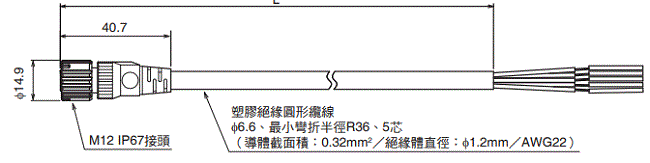

本體纜線 （散線）

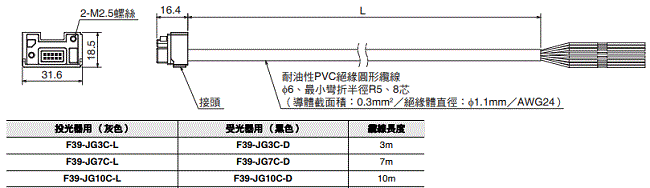

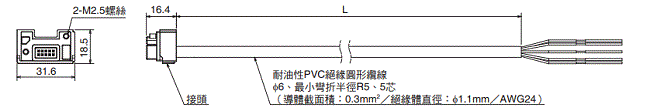

投光器用本體纜線 （散線）（另售：F39-JG[]C-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用本體纜線（散線）（另售：F39-JG[]C-D型）

本體纜線延長用

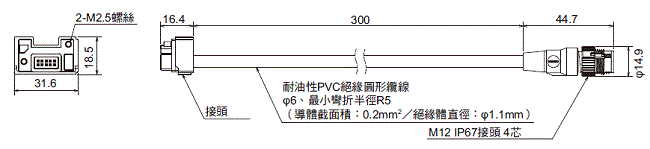

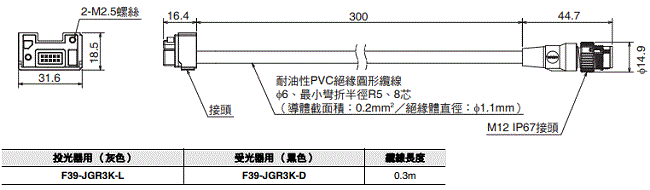

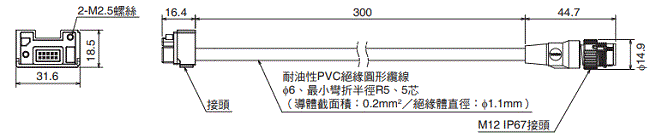

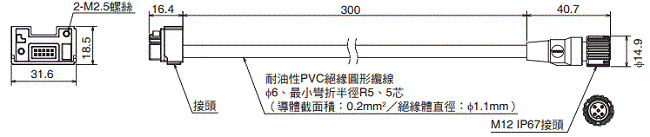

投光器用本體纜線延長用 （另售：F39-JGR3K-L型）

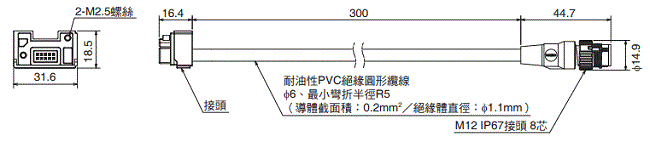

受光器用、F3SG-PG偏向鏡型的投受光器用本體纜線延長用（另售：F39-JGR3K-D型）

延長纜線 （單接頭）

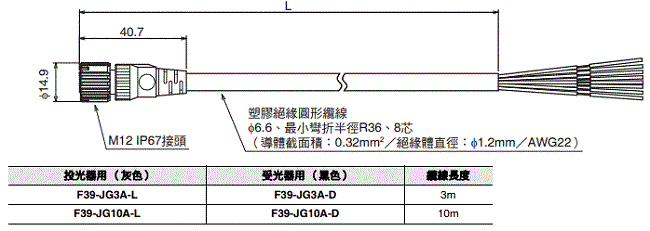

投光器用延長纜線 （單接頭）（另售：F39-JG[]A-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用延長纜線（單接頭）（另售：F39-JG[]A-D型）

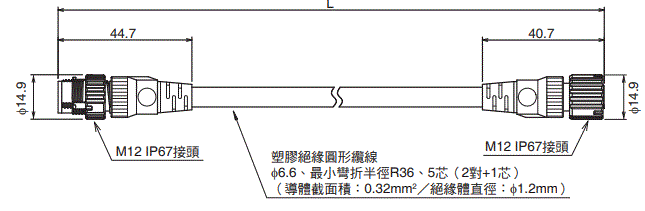

延長纜線 （雙接頭）

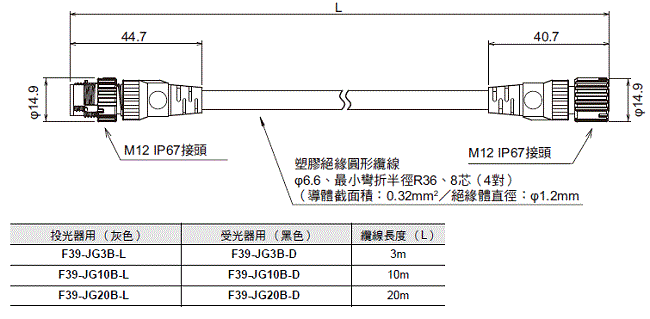

投光器用延長纜線 （雙接頭）：延長纜線時連接用的纜線 （另售：F39-JG[]B-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用延長纜線（雙接頭）： 延長纜線時連接用的纜線（另售：F39-JG[]B-D型）

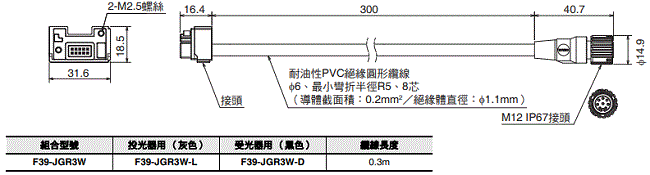

串接纜線延長用 （另售：F39-JGR3W型）（投光器用、受光器用 各1條／1組）

投光器用串接纜線延長用

受光器用串接纜線延長用

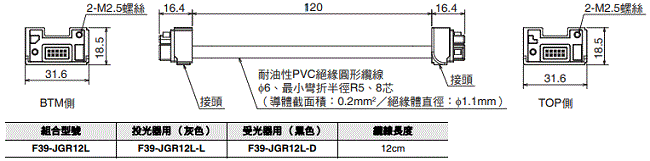

密接纜線 （另售：F39-JGR12L型）（投光器用、受光器用 各1條／1組）

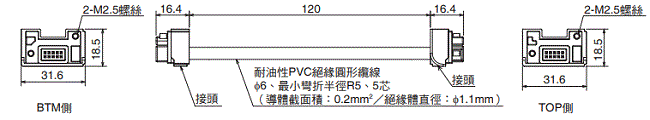

投光器用密接纜線

受光器用密接纜線

本體纜線互換用

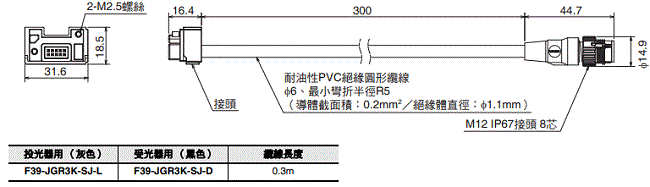

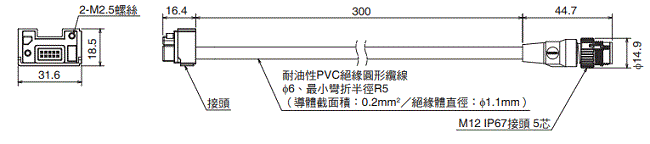

投光器用本體纜線互換用 （F3SJ-B/A互換用）（另售：F39-JGR3K-SJ-L型）

受光器用本體纜線互換用 （F3SJ-B/A互換用）（另售：F39-JGR3K-SJ-D型）

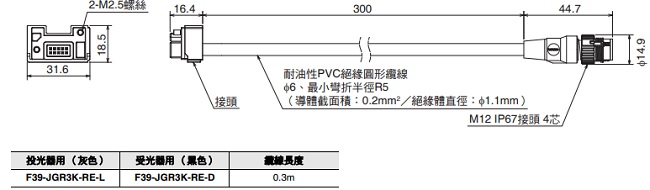

投光器用本體纜線互換用 （F3SG-RE互換用）（另售：F39-JGR3K-RE-L型）

受光器用本體纜線互換用 （F3SG-RE互換用）（另售：F39-JGR3K-RE-D型）

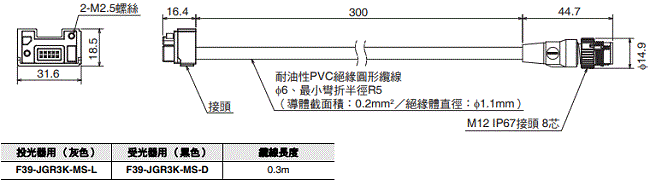

投光器用、本體纜線互換用 （MS4800互換用）（另售：F39-JGR3K-MS-L型）

受光器用、本體纜線互換用 （MS4800互換用）（另售：F39-JGR3K-MS-D型）

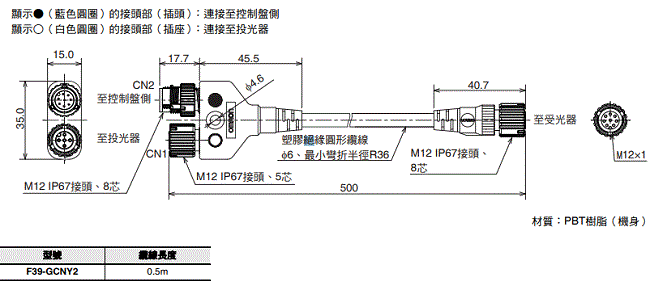

Y型接頭插頭/插座雙接頭 （另售：F39-GCNY2型）

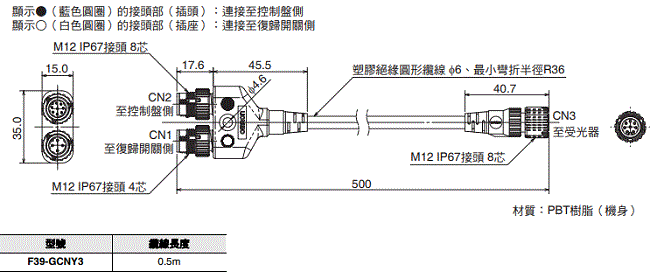

復歸開關接頭 （另售：F39-GCNY3型）

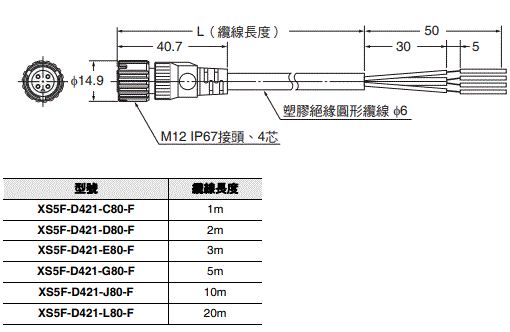

附纜線接頭 插座單接頭 （另售：XS5F-D421-[]80-F型）

指示燈

指示燈（另售：F39-SGLP型）

暫時無效化感測器座

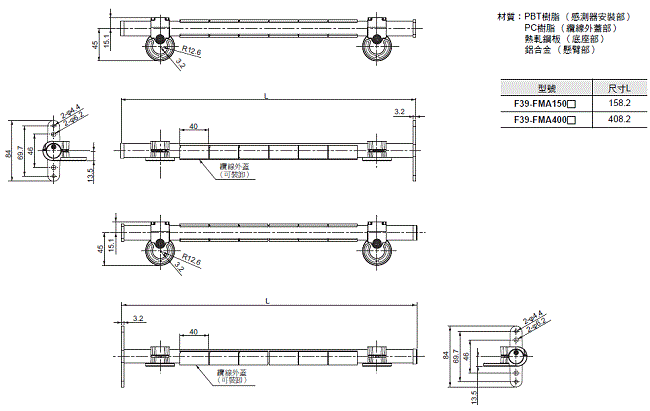

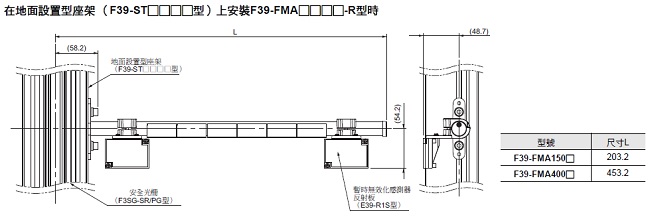

暫時無效化感測器座 （另售：F39-FMA[][][][]型）

暫時無效化感測器座　光柵固定金具 （另售：F39-LMAF1型）

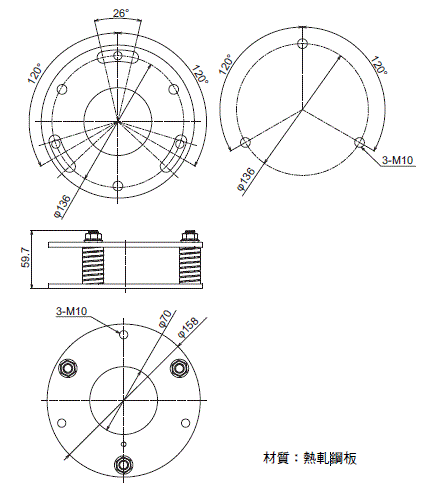

座架角度調整底座 F39-STB型

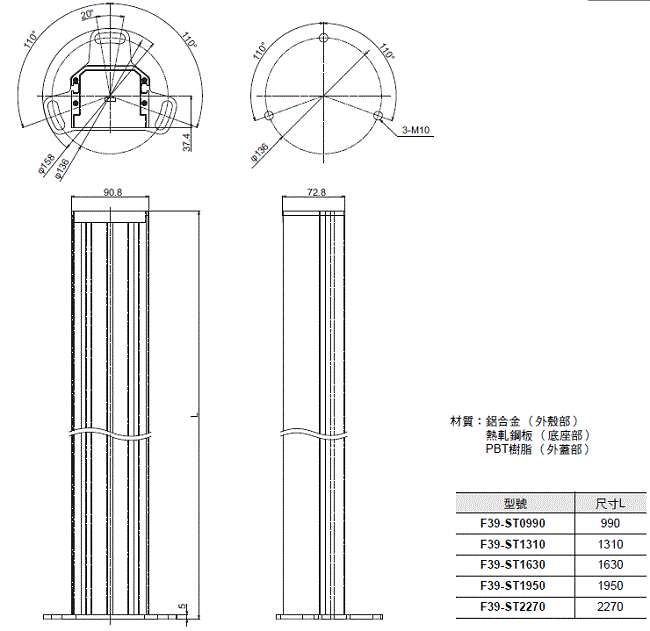

地面設置型座架 F39-ST[][][][]型

地面設置型偏向鏡 F39-SML[][][][]型

•組裝尺寸（座架角度調整底座／地面設置型偏向鏡（F39-SML型））

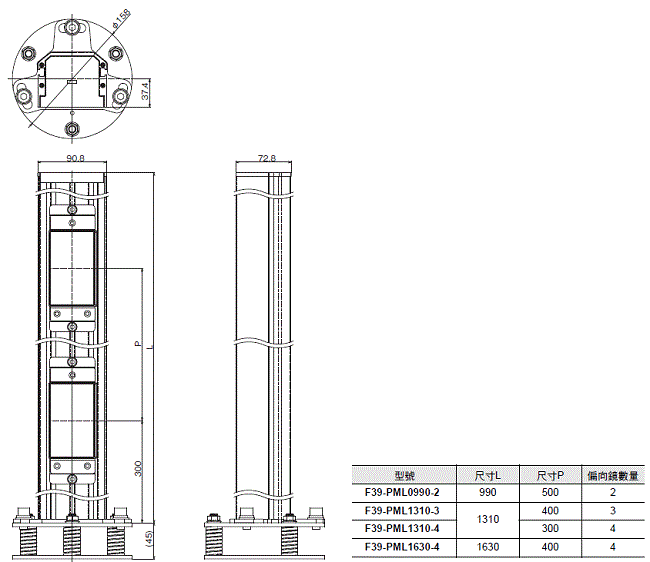

F39-PML[][][][]型

•組裝尺寸（座架角度調整底座／地面設置型偏向鏡（F39-PML型））

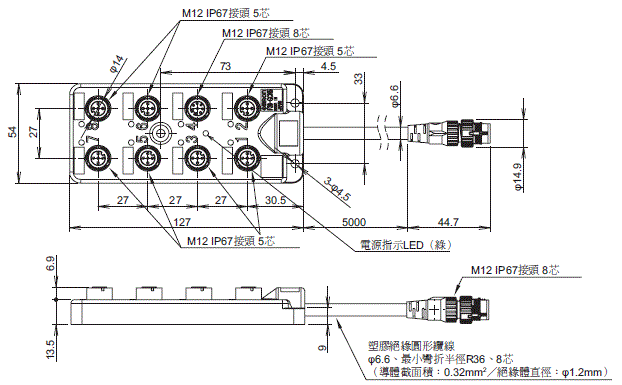

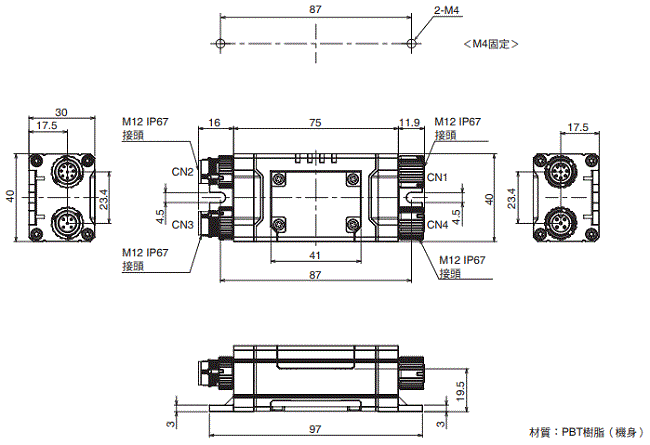

暫時無效化感測器接頭盒 F39-GCN5型

F3SG-SR-K本體

安裝IP69K型安裝金具（F39-LSGTB-K型）時 背面安裝/側面安裝時共通

配件

安裝金具

IP69K型安裝金具 （另售：F39-LSGTB-K型）
