規格選型
F3SG-SR
＊預計將支援僅投光器ȃ受光器的單側型號
例1)僅投光器：F3SG-4SRA0160-14-L型ȃ僅受光器：F3SG-4SRA0160-14-D型
例2)僅受光器 ȞJUS-FIT型ȟ：F3SG-4SRA0200-14-D-F型
更新日期 2024年7月9日
F3SG-SR

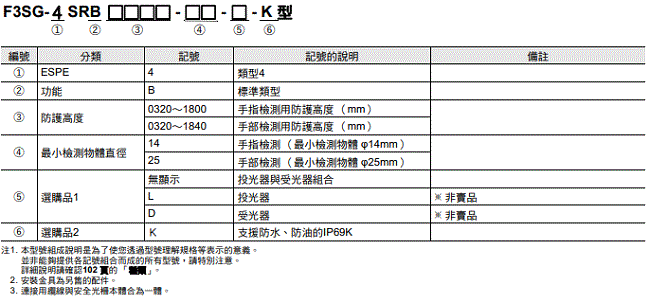

型號構成
安全光柵 F3SG-SR
種類
本體
安全光柵 F3SG-SR
手指檢測用 (最小檢測物體φ14mm)
| 光軸數 | 防護高度 Ȟmmȟ | 進階類型 | 標準類型 |
|---|---|---|---|
| 型號 | 型號 | ||
| 15 | 160 | F3SG-4SRA0160-14 | F3SG-4SRB0160-14 |
| 19 | 200 | F3SG-4SRA0200-14-F | F3SG-4SRB0200-14-F |
| 23 | 240 | F3SG-4SRA0240-14 | F3SG-4SRB0240-14 |
| 27 | 280 | F3SG-4SRA0280-14-F | F3SG-4SRB0280-14-F |
| 31 | 320 | F3SG-4SRA0320-14 | F3SG-4SRB0320-14 |
| 35 | 360 | F3SG-4SRA0360-14-F | F3SG-4SRB0360-14-F |
| 39 | 400 | F3SG-4SRA0400-14 | F3SG-4SRB0400-14 |
| 43 | 440 | F3SG-4SRA0440-14-F | F3SG-4SRB0440-14-F |
| 47 | 480 | F3SG-4SRA0480-14 | F3SG-4SRB0480-14 |
| 51 | 520 | F3SG-4SRA0520-14-F | F3SG-4SRB0520-14-F |
| 55 | 560 | F3SG-4SRA0560-14 | F3SG-4SRB0560-14 |
| 59 | 600 | F3SG-4SRA0600-14-F | F3SG-4SRB0600-14-F |
| 63 | 640 | F3SG-4SRA0640-14 | F3SG-4SRB0640-14 |
| 67 | 680 | F3SG-4SRA0680-14-F | F3SG-4SRB0680-14-F |
| 71 | 720 | F3SG-4SRA0720-14-F | F3SG-4SRB0720-14-F |
| 75 | 760 | F3SG-4SRA0760-14-F | F3SG-4SRB0760-14-F |
| 79 | 800 | F3SG-4SRA0800-14 | F3SG-4SRB0800-14 |
| 83 | 840 | F3SG-4SRA0840-14-F | F3SG-4SRB0840-14-F |
| 87 | 880 | F3SG-4SRA0880-14-F | F3SG-4SRB0880-14-F |
| 91 | 920 | F3SG-4SRA0920-14-F | F3SG-4SRB0920-14-F |
| 95 | 960 | F3SG-4SRA0960-14-F | F3SG-4SRB0960-14-F |
| 99 | 1,000 | F3SG-4SRA1000-14 | F3SG-4SRB1000-14 |
| 119 | 1,200 | F3SG-4SRA1200-14 | F3SG-4SRB1200-14 |
| 139 | 1,400 | F3SG-4SRA1400-14 | F3SG-4SRB1400-14 |
| 159 | 1,600 | F3SG-4SRA1600-14 | F3SG-4SRB1600-14 |
| 179 | 1,800 | F3SG-4SRA1800-14 | F3SG-4SRB1800-14 |
| 199 | 2,000 | F3SG-4SRA2000-14 | F3SG-4SRB2000-14 |
手部檢測用 (最小檢測物體φ25mm)
| 光軸數 | 防護高度 (mm) | 進階類型 | 標準類型 |
|---|---|---|---|
| 型號 | 型號 | ||
| 8 | 160 | F3SG-4SRA0160-25 | F3SG-4SRB0160-25 |
| 10 | 200 | F3SG-4SRA0200-25-F | F3SG-4SRB0200-25-F |
| 12 | 240 | F3SG-4SRA0240-25 | F3SG-4SRB0240-25 |
| 14 | 280 | F3SG-4SRA0280-25-F | F3SG-4SRB0280-25-F |
| 16 | 320 | F3SG-4SRA0320-25 | F3SG-4SRB0320-25 |
| 18 | 360 | F3SG-4SRA0360-25-F | F3SG-4SRB0360-25-F |
| 20 | 400 | F3SG-4SRA0400-25 | F3SG-4SRB0400-25 |
| 22 | 440 | F3SG-4SRA0440-25-F | F3SG-4SRB0440-25-F |
| 24 | 480 | F3SG-4SRA0480-25 | F3SG-4SRB0480-25 |
| 26 | 520 | F3SG-4SRA0520-25-F | F3SG-4SRB0520-25-F |
| 28 | 560 | F3SG-4SRA0560-25 | F3SG-4SRB0560-25 |
| 30 | 600 | F3SG-4SRA0600-25-F | F3SG-4SRB0600-25-F |
| 32 | 640 | F3SG-4SRA0640-25 | F3SG-4SRB0640-25 |
| 34 | 680 | F3SG-4SRA0680-25-F | F3SG-4SRB0680-25-F |
| 36 | 720 | F3SG-4SRA0720-25 | F3SG-4SRB0720-25 |
| 38 | 760 | F3SG-4SRA0760-25-F | F3SG-4SRB0760-25-F |
| 40 | 800 | F3SG-4SRA0800-25 | F3SG-4SRB0800-25 |
| 42 | 840 | F3SG-4SRA0840-25-F | F3SG-4SRB0840-25-F |
| 44 | 880 | F3SG-4SRA0880-25 | F3SG-4SRB0880-25 |
| 46 | 920 | F3SG-4SRA0920-25-F | F3SG-4SRB0920-25-F |
| 48 | 960 | F3SG-4SRA0960-25 | F3SG-4SRB0960-25 |
| 50 | 1,000 | F3SG-4SRA1000-25-F | F3SG-4SRB1000-25-F |
| 52 | 1,040 | F3SG-4SRA1040-25 | F3SG-4SRB1040-25 |
| 56 | 1,120 | F3SG-4SRA1120-25 | F3SG-4SRB1120-25 |
| 60 | 1,200 | F3SG-4SRA1200-25 | F3SG-4SRB1200-25 |
| 64 | 1,280 | F3SG-4SRA1280-25 | F3SG-4SRB1280-25 |
| 68 | 1,360 | F3SG-4SRA1360-25 | F3SG-4SRB1360-25 |
| 72 | 1,440 | F3SG-4SRA1440-25 | F3SG-4SRB1440-25 |
| 76 | 1,520 | F3SG-4SRA1520-25 | F3SG-4SRB1520-25 |
| 80 | 1,600 | F3SG-4SRA1600-25 | F3SG-4SRB1600-25 |
| 84 | 1,680 | F3SG-4SRA1680-25 | F3SG-4SRB1680-25 |
| 88 | 1,760 | F3SG-4SRA1760-25 | F3SG-4SRB1760-25 |
| 92 | 1,840 | F3SG-4SRA1840-25 | F3SG-4SRB1840-25 |
| 96 | 1,920 | F3SG-4SRA1920-25 | F3SG-4SRB1920-25 |
| 104 | 2,080 | F3SG-4SRA2080-25 | F3SG-4SRB2080-25 |
| 114 | 2,280 | F3SG-4SRA2280-25 | F3SG-4SRB2280-25 |
| 124 | 2,480 | F3SG-4SRA2480-25 | F3SG-4SRB2480-25 |
手臂ȃ足部檢測用 (最小檢測物體φ45mm)
| 光軸數 | 防護高度 (mm) | 進階類型 | 標準類型 |
|---|---|---|---|
| 型號 | 型號 | ||
| 6 | 240 | F3SG-4SRA0240-45 | F3SG-4SRB0240-45 |
| 10 | 400 | F3SG-4SRA0400-45 | F3SG-4SRB0400-45 |
| 14 | 560 | F3SG-4SRA0560-45 | F3SG-4SRB0560-45 |
| 18 | 720 | F3SG-4SRA0720-45 | F3SG-4SRB0720-45 |
| 22 | 880 | F3SG-4SRA0880-45 | F3SG-4SRB0880-45 |
| 30 | 1,200 | F3SG-4SRA1200-45 | F3SG-4SRB1200-45 |
| 38 | 1,520 | F3SG-4SRA1520-45 | F3SG-4SRB1520-45 |
身體檢測用 Ȟ最小檢測物體φ85mmȟ
| 光軸數 | 防護高度 (mm) | 進階類型 | 標準類型 |
|---|---|---|---|
| 型號 | 型號 | ||
| 4 | 280 | F3SG-4SRA0280-85 | F3SG-4SRB0280-85 |
| 6 | 440 | F3SG-4SRA0440-85 | F3SG-4SRB0440-85 |
| 8 | 600 | F3SG-4SRA0600-85 | F3SG-4SRB0600-85 |
| 10 | 760 | F3SG-4SRA0760-85 | F3SG-4SRB0760-85 |
| 12 | 920 | F3SG-4SRA0920-85 | F3SG-4SRB0920-85 |
F3SG-PG

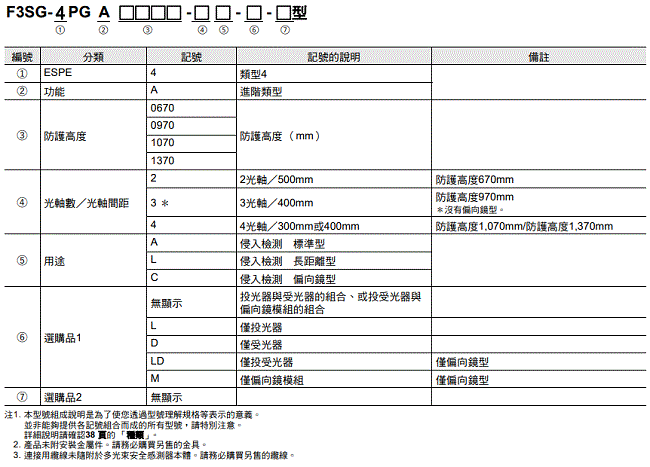

型號構成
多光束安全感測器 F3SG-PG
種類
本體
多光束安全感測器 F3SG-PG
＊預計將支援僅投光器、受光器的單側型號。
例1）僅投光器：F3SG-4PGA0670-2A-L型、僅受光器：F3SG-4PGA0670-2A-D型
例2）僅投受光器：F3SG-4PGA0670-2C-LD型、僅偏向鏡模組：F3SG-4PGA0670-2C-M型
侵入檢測用 標準型（光軸間距300～500mm）
| 光軸數 | 光軸間距 (mm) | 防護高度 (mm) | 進階類型 |
|---|---|---|---|
| 型號 | |||
| 2 | 500 | 670 | F3SG-4PGA0670-2A |
| 3 | 400 | 970 | F3SG-4PGA0970-3A |
| 4 | 300 | 1,070 | F3SG-4PGA1070-4A |
| 4 | 400 | 1,370 | F3SG-4PGA1370-4A |
侵入檢測用 長距離型 (光軸間距300～500mm)
| 光軸數 | 光軸間距 (mm) | 防護高度 (mm) | 進階類型 |
|---|---|---|---|
| 型號 | |||
| 2 | 500 | 670 | F3SG-4PGA0670-2L |
| 3 | 400 | 970 | F3SG-4PGA0970-3L |
| 4 | 300 | 1,070 | F3SG-4PGA1070-4L |
| 4 | 400 | 1,370 | F3SG-4PGA1370-4L |
侵入檢測用 偏向鏡型 (光軸間距300～500mm)
| 光軸數 | 光軸間距 (mm) | 防護高度 (mm) | 進階類型 |
|---|---|---|---|
| 型號 | |||
| 2 | 500 | 670 | F3SG-4PGA0670-2C |
| 4 | 300 | 1,070 | F3SG-4PGA1070-4C |
| 4 | 400 | 1,370 | F3SG-4PGA1370-4C |
F3SG-SR/PG 選購品
(另售)
安裝金具 F3SG-SR/PG共通
可側面安裝、背面安裝
固定用
| 用途 | 外觀 | 種類 | 型號 |
|---|---|---|---|
| 用來安裝F3SG-SR/PG型的金具。可側面安裝ȃ背面安裝、安裝F3SG-SR/PG型後無法調整光軸。1組2個 (需要數量請參考＊) |  |
標準金具
(中間金具共用) |
F39-LSGF |
＊防護高度160～1440：2組(共4個)、1520～2480mm：3組(共6個)
在安裝F3SG-SR/PG的狀態下，可調整光軸的安裝金具
| 用途 | 外觀 | 種類 | 型號 |
|---|---|---|---|
| 角度調整範圍為 ±15°。
1組2個 (需要數量請參考＊1) |
 |
自由定位金具
(中間金具共用) |
F39-LSGA |
| 使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的F3SJ、F3SN(標準金具)的替換。1組2個(需要數量請參考＊2) |  |
上下金具 (橫向孔2圓孔1)
|
F39-LSGTB-SJ |
| 使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的F3SG-RA/RE的替換。1組2個 (需要數量請參考＊2) |  |
上下金具 (橫向孔2)
|
F39-LSGTB-RE |
| 使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的MS4800、F3SR的替換。1組2個 (需要數量請參考＊2) |  |
上下金具 (縱向孔3)
|
F39-LSGTB-MS |
＊1. 防護高度0160～0280：1組 (共2個)、0320～1440：2組 (共4個)、1520～2480：3組 (共6個)
＊2. 使用上下金具+標準金具(中間金具共用)或自由定位金具(中間金具共用)時 防護高度為0840以下時，不需要標準金具(中間金具共用)／自由定位金具(中間金具共用)/請使用上下金具×2組。 防護高度0880～1680：請使用上下金具×2組+標準金具(中間金具共用)或自由定位金具(中間金具共用)×1組。防護高度1760～2480：請使用上下金具×2組+標準金具(中間金具共用)或自由定位金具(中間金具共用)×2組。請同時確認68 頁後的「外觀尺寸」。
連接用纜線 F3SG-SR/PG共通
[本體纜線]
本體纜線(散線)
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
投光器用 感測器側：專用接頭、外部側：纜線伸出型、5芯 顏色：灰 |
|
3 m | F39-JG3C-L |
| 7 m | F39-JG7C-L | |||
| 10 m | F39-JG10C-L | |||
|
受光器用、F3SG-PG偏向鏡型的投受光器 用 感測器側：專用接頭、外部側：纜線伸出型、8芯 顏色：黑 |
|
3 m | F39-JG3C-D | |
| 7 m | F39-JG7C-D | |||
| 10 m | F39-JG10C-D |
注. 安全光柵／多光束安全感測器本體未隨附纜線。請務必購買本體纜線(散線)：F39-JG[]C-[]型，或本體纜線延長用：F39-JGR3K-L/-D型。
本體纜線延長用
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |

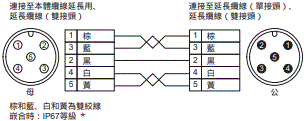

投光器用 感測器側：專用接頭、外部側：M12接頭(5 PIN)、 顏色：灰 |
|
0.3 m | F39-JGR3K-L |

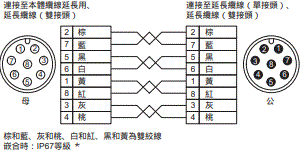

| 受光器用、F3SG-PG鏡型的投受光器用 感測器側：專用接頭、外部側：M12接頭(8 PIN)、顏色：黑 |
|
0.3 m | F39-JGR3K-D |
注1. 安全光柵／多光束安全感測器本體未隨附纜線。
請務必購買本體纜線(散線)：F39-JG□C-□型，或本體纜線延長用：F39-JGR3K-L/-D型。2. 請與延長纜線(單接頭)：F39-JG[]A-[]型，或延長纜線(雙接頭)：F39-JG□B-□型組合使用。
[延長纜線]

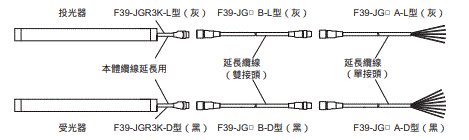

延長纜線(單接頭)
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
投光器用 M12接頭(5 PIN)、5芯 顏色：灰 |
|
3 m | F39-JG3A-L |
| 10 m | F39-JG10A-L | |||
| 受光器用、F3SG-PG鏡型的投受光 器用 M12接頭(8 PIN)、8芯 顏色：黑 |
|
3 m | F39-JG3A-D | |
| 10 m | F39-JG10A-D |
＊使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。
注1. 請與本體纜線延長用：F39-JGR3K-L/-D型組合使用。
2. 需要10m以上長度時，請將延長纜線(單接頭)：F39-JG[]A-[]型和延長纜線(雙接頭)：F39-JG[]B-[]型組合使用
3. 除了標記以外，也備有長度為7ȃ15ȃ20m的纜線Ȅ請洽本公司。
延長纜線(雙接頭)
| 外觀 | 種類 | 種類規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
投光器用
兩側M12接頭 (5 PIN) 顏色：灰 |
 |
0.5m | F39-JGR5B-L |
| 1m | F39-JG1B-L | |||
| 3m | F39-JG3B-L | |||
| 5m | F39-JG5B-L | |||
| 7m | F39-JG7B-L | |||
| 10m | F39-JG10B-L | |||
| 15m | F39-JG15B-L | |||
| 20m | F39-JG20B-L | |||
| 受光器用、
F3SG-PG偏向鏡型的投 受光器用 兩側M12接頭 (8 PIN) 顏色：黑 |
 |
0.5m | F39-JGR5B-D | |
| 1m | F39-JG1B-D | |||
| 3m | F39-JG3B-D | |||
| 5m | F39-JG5B-D | |||
| 7m | F39-JG7B-D | |||
| 10m | F39-JG10B-D | |||
| 15m | F39-JG15B-D | |||
| 20m | F39-JG20B-D |
＊使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。
注1. 請與本體纜線延長用：F39-JGR3K-L/-D型組合使用。
2. 需要30m以上長度時，請將數條延長纜線（雙接頭）和延長纜線（單接頭）組合使用。
例） 需要50m長度時，請連接F39-JG20B-[]型（20m） ×2條和F39-JG10A-[]型（10m）使用。
3. 除了標記以外，也備有長度為0.5、1、7、15m的纜線。請洽本公司。
[連接纜線]
密接纜線 (投光器'受光器用 各1條／1組)
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
投光器用 感測器側：專用接頭1、
連接側：專用接頭2
顏色：灰 受光器用 感測器側：專用接頭1、
連接側：專用接頭2
顏色：黑 |
最短長度(連接的感測器之間纜線長度： 12cm)下為進行串接而使用。嵌合時：IP67等級、IP67G (JIS C 0920 附屬書 1) |
12 cm | F39-JGR12L |
注. 連接的感測器之間纜線長度需為12cm以上時，請使用串接纜線延長用：F39-JGR3W型。

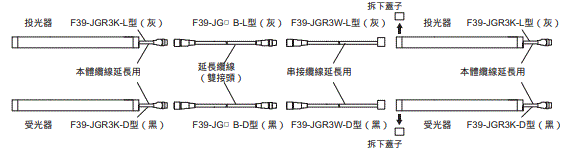

串接纜線延長用(投光器、受光器用 各1條／1組)
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
投光器用 感測器側：專用接頭、
連接側：M12接頭(5 PIN)
顏色：灰 受光器用 感測器側：專用接頭、
連接側：M12接頭(8 PIN)顏色：黑 |
連接的感測器之間纜線長度需為12cm以上時，請與本體纜線延長用：F39-JGR3K型組合使用。嵌合時：IP67等級、IP67G(JIS C 0920 附屬書 1) |
0.3 m | F39-JGR3W |
注. 串接時，連接的感測器之間距離超過60cm時，請將串接纜線延長用：F39-JGR3W型與延長纜線(雙接頭)：F39-JG[]B-[]型組合使用。使用於連接感測器之間的延長纜線：10m以內(不含串接纜線延長用(F39-JGR3W型)與本體纜線延長用( F39-JGR3K-L/-D型))
[使用替換纜線_既有光柵的配線時]

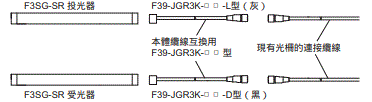

本體纜線互換用
| 外觀 | 規格 | 種類 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
使用安全光柵F3SNȃF3SJ-B/A、F3SR-B用 的配線連接至F3SG-SR之替換用纜線。 |
F3SJ-B/A互換用 投光器用 專用接頭1、M12接頭(8 PIN) 顏色：灰 |
0.3 m | F39-JGR3K-SJ-L |
|
F3SJ-B/A互換用 受光器用 專用接頭1、 M12接頭(8 PIN) 顏色：黑 |
F39-JGR3K-SJ-D | |||
| 使用安全光柵F3SG-RE用的配線連接至 F3SG-SR之替換用纜線。 |
F3SG-RE互換用 投光器用 專用接頭1、 M12接頭(4 PIN) 顏色：灰 |
0.3 m | F39-JGR3K-RE-L | |
|
F3SG-RE互換用 受光器用 專用接頭1、 M12接頭(4 PIN) 顏色：黑 |
F39-JGR3K-RE-D | |||
| 使用安全光柵MS4800用的配線連接至 F3SG-SR之替換用纜線。 |
MS4800互換用 投光器用 專用接頭1、 M12接頭(5 PIN) 顏色：灰 |
0.3 m | F39-JGR3K-MS-L | |
|
MS4800互換用 受光器用 專用接頭1、 M12接頭(8 PIN) 顏色：黑 |
F39-JGR3K-MS-D |
注1. 安全光柵／多光束安全感測器本體未隨附纜線。若要連接至既有光柵的纜線，請購買互換用本體纜線。互換用本體纜線為PNP連接專用Ȅ若要採NPN使用，請將24V和0V相反連接。細說明請參閱使用者手冊(手冊編號：SGFM-726)。
2. 請勿在以下用途下使用本體纜線互換用型號Ȅ否則將造成裝置故障。
-與F39-SGIT-IL3型ȃF39-GCNY2型、F39-GCNY3型ȃF39-GCN5型連接
-F3SG-SR型連結間的連接
設定工具SD Manager 3、智慧型分接器
設定工具SD Manager 3
| 種類 | 規格 | 規格 |
|---|---|---|
| SD Manager 3 |
電腦用設定工具。請與智慧型分接器搭配使用。可至下列本公司網站下載。 URL:https://www.omron.com.tw/products/family/3736/download/software.html |
|

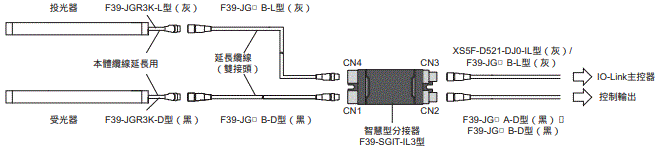

智慧型分接器 ＊
| 外觀 | 規格
|
種類 | 型號 |
|---|---|---|---|
 |
設定F3SG-SR/PG或與外部設備進行IOLink連接的設備Ȅ可透過智慧型Ϸ接器 本體的DIP-SW或電腦設定F3SG-SR/ PG。嵌合時：IP67等級、IP67G (JIS C 0920 附屬書1) | 智慧型分接器 | F39-SGIT-IL3 |
 |
將智慧型分接器安裝至鋁軌的金具 |
智慧型分接器固定金具 (DIN軌道安裝) | F39-LITF1 |
注. IO-Link設定檔案 (IODD檔案)請至本公司網站 (https://www.omron.com.tw)下載
智慧型分接器-IO-Link主控器連接纜線
| OMRON製IOLink 主站模組 適用型號 | 種類 | 規格 | 纜線 長度 | 型號 |
|---|---|---|---|---|
| NX-ILM400 |
單側接頭纜線 M12接頭(5 PIN)、 5芯 顏色：灰 |
|
2 m | XS5F-D521-DJ0-IL |
| GX-ILM08C |
雙側接頭纜線 M12接頭(5 PIN)、 顏色：灰 |
|
3 m | F39-JG3B-L |
| 10 m | F39-JG10B-L | |||
| 20 m | F39-JG20B-L |
＊使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。
注. 控制輸出 (OSSD)側請使用延長纜線(單接頭)F39-JG□A-D型，或延長纜線(雙接頭)F39-JG[]B-D。
省配線系統
Y型接頭插頭/插座 雙接頭
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
M12接頭 省配線用 嵌合時：IP67 等級 ＊1 |
|
0.5 m | F39-GCNY2 |
＊1. 使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。
＊2. 請個別購買投光器用(纜線型號結尾：-L)／受光器用(纜線型號結尾：-D)纜線(本體纜線延長用及延長纜線)。
復歸開關接頭
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
M12接頭 省配線用 嵌合時：IP67 等級 ＊1 |
|
0.5 m | F39-GCNY3 |
注. 復歸開關請用戶端準備Ȅ請使用b接點型。
＊1. 使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。
＊2. 延長線(接頭)請購買受光器用(纜線型號結尾：-D)。
＊3. 當使用本配件時，將無法使用外部繼電器監控(EDM)功。
復歸開關接頭與復歸開關之間的連接用纜線
附纜線接頭 插座單接頭
| 外觀 | 種類 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
M12接頭(4 PIN)、4芯 |
|
1 m | XS5F-D421-C80-F |
| 2 m | XS5F-D421-D80-F | |||
| 3 m | XS5F-D421-E80-F | |||
| 5 m | XS5F-D421-G80-F | |||
| 10 m | XS5F-D421-J80-F | |||
| 20 m | XS5F-D421-L80-F |
＊使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。

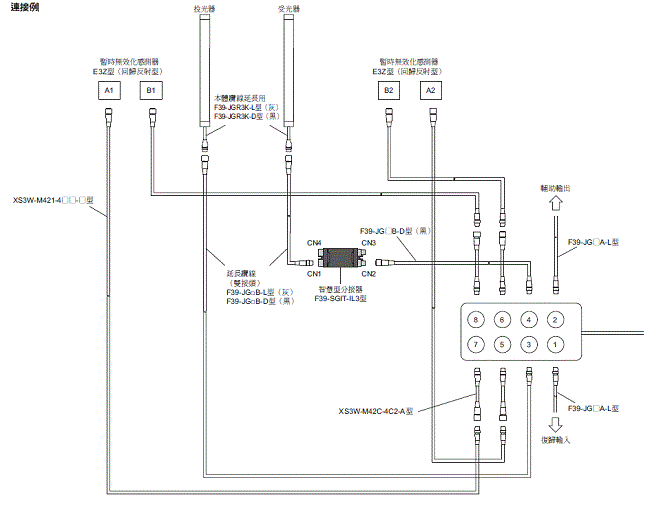

無效化系統
暫時無效化感測器 E3Z M8接頭型
| 檢測方式 | 檢測距離 | 適用座架 | 輸出 | 型號 |
|---|---|---|---|---|
對照型
 |
10 m
(紅光) |
F39-FMA[][][]T | NPN 輸出 | E3Z-T66A |
| PNP 輸出 | E3Z-T86A | |||
回歸反射型 ＊1
 |
4 m *2
(紅光) |
F39-FMA[][][]R | NPN 輸出 | E3Z-R66 |
| PNP 輸出 | E3Z-R86 | |||
| 反射板 | E39-R1S |
注. 暫時無效化感測器未隨附暫時無效化感測器座。暫時無效化感測器座需另外購買。
＊1. 產品未附反射板Ȅ使用回歸反射型時，請配合感測器(E3Z-R[]6型)本體購買反射板(E39-R1S型)。
＊2. 感測器 (E3Z型)和反射板的距離請設定在100mm以上。
E3Z型的詳細介紹請參閱本公司網站(https://www.omron.com.tw)
暫時無效化感測器座 (投光器ȃ受光器用 各1條／1組)
| 外觀 | 用途 | 長度 | 型號 |
|---|---|---|---|
 |
可輕鬆安裝對照型暫時無效化感測器 | 150 mm | F39-FMA150T |
| 400 mm | F39-FMA400T | ||
| 可輕鬆安裝回歸反射型暫時無效化感測器 | 150 mm | F39-FMA150R | |
| 400 mm | F39-FMA400R |
注1. 暫時無效化感測器座未隨附暫時無效化感測器。請務必購買暫時無效化感測器。
2. 若要安裝暫時無效化感測器座至光柵本體，請購買暫時無效化感測器座。
光柵固定金具：F39-LMAF1型Ȅ安裝至地面設置型支架時可不使用固定金具。
暫時無效化感測器座 光柵固定金具 (投光器ȃ受光器用 各1個／1組)＊
| 外觀 | 用途 | 型號 |
|---|---|---|
 |
F3SG-SR/PG共用 | F39-LMAF1 |
注. 無法使用於防護高度小於280mm的F3SG-SR/PG型。
＊若要安裝暫時無效化感測器座至光柵本體，請另行購買。安裝至地面設置型支架時可不使用固定金具。
暫時無效化感測器接頭盒
| 外觀 | 用途 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
可縮減暫時無效化感測器的配線工時 |
PNP／NPN通用 本體：M12插座(5 PIN)×7、 M12插座 (8 PIN)×1 纜線：M12插頭 (8 PIN) ×1 嵌合時：IP67等級 ＊1 |
0.5 m | F39-GCN5 |
＊1. 使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。
＊2. 若要使用4台暫時無效化感測器，請購買可連接至F39-GCN5型的E3Z-R[][]型(回歸反射型)暫時無效化感測器。
暫時無效化感測器接頭盒用連接纜線
| 外觀 | 用途 | 規格 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
暫時無效化感測器與暫時無效化感測器接頭盒(F39-GCN5型)的連接纜線 |
附纜線接頭 M8插座／M12插頭 雙接頭(4 PIN) |
0.2 m | XS3W-M42C-4C2-A |
 |
感測器I/O接頭(雙接頭M8)與纜線暫時無效化感測器接頭盒用連接纜線組合使用。 |
附纜線接頭 M8插座／M8插頭 雙接頭(4 PIN) 直線(插座、插頭) |
1 m | XS3W-M421-401-R |
| 2 m | XS3W-M421-402-R | |||
| 5 m | XS3W-M421-405-R | |||
| 10 m | XS3W-M421-410-R | |||
 |
感測器I/O接頭（雙接頭M8）與纜線暫時無效化感測器接頭盒用連接纜 線組合使用。 暫時無效化感測器 （E3Z型）的接頭部位空間若為40～80mm時，請與XS3WM42C-4C2-A型組合使用。 |
附纜線接頭 M8插座／M8插頭 雙接頭(4 PIN) L形(插座)/ 直線(插頭) |
2 m | XS3W-M424-402-R |
| 5 m | XS3W-M424-405-R | |||
|
輔助輸出用機器與暫時無效化感測器接頭盒（F39-GCN5型）的連接纜線 | 附纜線接頭
M12插頭單接頭（4 PIN） |
0.3 m | XS5H-D421-A80-F |
| 1 m | XS5H-D421-C80-F | |||
| 2 m | XS5H-D421-D80-F | |||
| 5 m | XS5H-D421-G80-F | |||
|
復歸輸入用機器與暫時無效化感測器接頭盒（F39-GCN5型）的連接纜線
|
附纜線接頭
M12插頭單接頭（5 PIN） |
0.3 m | XS2H-D521-AG0-A |
| 1 m | XS2H-D521-CG0-A |
注1. 安全光柵／多光束安全感測器的輸出（以PNP／NPN配線選擇）和暫時無效化感測器的輸出（以PNP／NPN輸出類型選擇），請統一為其中一種後再購買。
2. XS3W型、XS5H型、XS2H型接頭纜線的詳細介紹請參閱本公司網站（https://www.omron.com.tw）。
3. 暫時無效化感測器接頭盒和智慧型分接器組合使用時，請使用延長纜線（雙接頭） F39-JG[]B-D型連接。
以下連接範例中，光柵為光同步。
地面設置系統
地面設置型座架
| 外觀 | 適用光柵 | 座架高度 | 型號 | |
|---|---|---|---|---|
|
F3SG-SR (安全光柵) |
F3SG-PG
(安全光柵) |
|||
 |
～防護高度0880 | F3SG-4PGA0670-2[] | 990 mm | F39-ST0990 |
| ～防護高度1280 | F3SG-4PGA0970-3A/3L
F3SG-4PGA1070-4[] |
1,310 mm | F39-ST1310 | |
| ～防護高度1520 | F3SG-4PGA1370-4[] | 1,630 mm | F39-ST1630 | |
| ～防護高度1840 | --- | 1,950 mm | F39-ST1950 | |
| ～防護高度2080 | --- | 2,270 mm | F39-ST2270 | |
＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 座架角度調整底座需另外購買。
地面設置型偏向鏡
| 外觀 | 適用光柵 | 座架高度 | 型號 | |
|---|---|---|---|---|
| F3SG-SR
(安全光柵) |
F3SG-PG
(安全光柵) |
|||
(檢測距離衰減率15％) |
～防護高度0880 | F3SG-4PGA0670-2A/2L | 990 mm | F39-SML0990 |
| ～防護高度1200 | F3SG-4PGA0970-3A/3L
F3SG-4PGA1070-4A/4L |
1,310 mm | F39-SML1310 | |
| ～防護高度1520 | F3SG-4PGA1370-4A/4L | 1,630 mm | F39-SML1630 | |
| ～防護高度1840 | --- | 1,950 mm | F39-SML1950 | |
(檢測距離衰減率10％) |
--- | F3SG-4PGA0670-2A/2L | 990 mm | F39-PML0990-2 |
| --- | F3SG-4PGA0970-3A/3L | 1,310 mm | F39-PML1310-3 | |
| --- | F3SG-4PGA1070-4A/4L | F39-PML1310-4 | ||
| --- | F3SG-4PGA1370-4A/4L | 1,630 mm | F39-PML1630-4 | |
注. 防護高度1920以上的F3SG-SR不可使用。
＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 座架角度調整底座需另外購買。
座架角度調整底座
| 外觀 | 用途 | 型號 |
|---|---|---|
 |
安裝於地面設置型座架ȃ地面設置型偏向鏡使用。可調整座架的角度和高度。 | F39-STB |
＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 地面設置型座架、地面設置型偏向鏡需另外購買。
F3SG-SR/PG系列共通 其他配件
雷射指標
| 外觀 | 規格 | 型號 |
|---|---|---|
 |
進行光軸調整的粗調時安裝至F3SG-SR/PG的光學面， 透過雷射光支援光軸的調整。 | F39-PTG |
指示燈
| 外觀 | 規格 | 型號 |
|---|---|---|
 |
安裝至投光器ȃ受光器或是投受光器，以亮燈狀態顯示F3SG-SR/PG的動作狀 態。 顏色：紅、橘、綠 狀態：亮燈 閃爍ȃ滅燈 IP67等級＊ |
F39-SGLP |
＊使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體
F3SG-SR專用配件 (＊無法在F3SG-PG上使用)
正面保護蓋 (投光器ȃ受光器共用，1組2支)
| 外觀 | 安全光柵適用型號 | 型號 | ||
|---|---|---|---|---|
| 手指檢測用 | 手部檢測用 | 手臂ȃ足部檢測用 | ||
(檢測距離衰減率10％) |
F3SG-4SR[]0160-14 | F3SG-4SR[]0160-25 | --- | F39-HSG0160 |
| F3SG-4SR[]0240-14 | F3SG-4SR[]0240-25 | F3SG-4SR[]0240-45 | F39-HSG0240 | |
| F3SG-4SR[]0320-14 | F3SG-4SR[]0320-25 | --- | F39-HSG0320 | |
| F3SG-4SR[]0400-14 | F3SG-4SR[]0400-25 | F3SG-4SR[]0400-45 | F39-HSG0400 | |
| F3SG-4SR[]0480-14 | F3SG-4SR[]0480-25 | --- | F39-HSG0480 | |
| F3SG-4SR[]0560-14 | F3SG-4SR[]0560-25 | F3SG-4SR[]0560-45 | F39-HSG0560 | |
| F3SG-4SR[]0640-14 | F3SG-4SR[]0640-25 | --- | F39-HSG0640 | |
| --- | F3SG-4SR[]0720-25 | F3SG-4SR[]0720-45 | F39-HSG0720 | |
| F3SG-4SR[]0800-14 | F3SG-4SR[]0800-25 | --- | F39-HSG0800 | |
| --- | F3SG-4SR[]0880-25 | F3SG-4SR[]0880-45 | F39-HSG0880 | |
| F3SG-4SR[]0960-14-F | F3SG-4SR[]0960-25 | --- | F39-HSG0960 | |
| --- | F3SG-4SR[]1040-25 | --- | F39-HSG1040 | |
| --- | F3SG-4SR[]1120-25 | --- | F39-HSG1120 | |
| F3SG-4SR[]1200-14 | F3SG-4SR[]1200-25 | F3SG-4SR[]1200-45 | F39-HSG1200 | |
| --- | F3SG-4SR[]1280-25 | --- | F39-HSG1280 | |
| --- | F3SG-4SR[]1360-25 | --- | F39-HSG1360 | |
| --- | F3SG-4SR[]1440-25 | --- | F39-HSG1440 | |
| --- | F3SG-4SR[]1520-25 | F3SG-4SR[]1520-45 | F39-HSG1520 | |
| F3SG-4SR[]1600-14 | F3SG-4SR[]1600-25 | --- | F39-HSG1600 | |
| --- | F3SG-4SR[]1680-25 | --- | F39-HSG1680 | |
| --- | F3SG-4SR[]1760-25 | --- | F39-HSG1760 | |
| --- | F3SG-4SR[]1840-25 | --- | F39-HSG1840 | |
| --- | F3SG-4SR[]1920-25 | --- | F39-HSG1920 | |
注. 未刊載防護高度的光柵可組合複數個正面保護蓋使用。
上述型號之外，亦備有F39-HSG0360型Ȅ若要組合使用，請另行購買。
測試棒＊
| 外觀 | 直徑 | 型號 |
|---|---|---|
| --- | 14 mm | F39-TRD14 |
| 25 mm | F39-TRD25 | |
| 30 mm | F39-TRD30 |
＊直徑大於φ30mm的測試棒需請用戶端準備
F3SG-SR-K
IP69K型 F3SG-SR-K
種類
安全光柵 IP69K型
本體 F3SG-SR-K
手指檢測用 (最小檢測物體φ14mm)
| 光軸數 | 防護高度 (mm) | 標準類型 |
|---|---|---|
| 型號 | ||
| 31 | 320 | F3SG-4SRB0320-14-K |
| 39 | 400 | F3SG-4SRB0400-14-K |
| 47 | 480 | F3SG-4SRB0480-14-K |
| 55 | 560 | F3SG-4SRB0560-14-K |
| 63 | 640 | F3SG-4SRB0640-14-K |
| 71 | 720 | F3SG-4SRB0720-14-K |
| 79 | 800 | F3SG-4SRB0800-14-K |
| 87 | 880 | F3SG-4SRB0880-14-K |
| 95 | 960 | F3SG-4SRB0960-14-K |
| 99 | 1,000 | F3SG-4SRB1000-14-K |
| 119 | 1,200 | F3SG-4SRB1200-14-K |
| 139 | 1,400 | F3SG-4SRB1400-14-K |
| 159 | 1,600 | F3SG-4SRB1600-14-K |
| 179 | 1,800 | F3SG-4SRB1800-14-K |
注. 連接纜線與本體合為一體
手部檢測用 (最小檢測物體φ25mm)
| 光軸數 |
防護高度 (mm) |
標準類型 |
|---|---|---|
| Model | ||
| 16 | 320 | F3SG-4SRB0320-25-K |
| 20 | 400 | F3SG-4SRB0400-25-K |
| 24 | 480 | F3SG-4SRB0480-25-K |
| 28 | 560 | F3SG-4SRB0560-25-K |
| 32 | 640 | F3SG-4SRB0640-25-K |
| 36 | 720 | F3SG-4SRB0720-25-K |
| 40 | 800 | F3SG-4SRB0800-25-K |
| 44 | 880 | F3SG-4SRB0880-25-K |
| 48 | 960 | F3SG-4SRB0960-25-K |
| 50 | 1,000 | F3SG-4SRB1000-25-K |
| 52 | 1,040 | F3SG-4SRB1040-25-K |
| 56 | 1,120 | F3SG-4SRB1120-25-K |
| 60 | 1,200 | F3SG-4SRB1200-25-K |
| 64 | 1,280 | F3SG-4SRB1280-25-K |
| 68 | 1,360 | F3SG-4SRB1360-25-K |
| 72 | 1,440 | F3SG-4SRB1440-25-K |
| 76 | 1,520 | F3SG-4SRB1520-25-K |
| 80 | 1,600 | F3SG-4SRB1600-25-K |
| 84 | 1,680 | F3SG-4SRB1680-25-K |
| 88 | 1,760 | F3SG-4SRB1760-25-K |
| 92 | 1,840 | F3SG-4SRB1840-25-K |
注. 連接纜線與本體合為一體
選購品 (另售)
F3SG-SR-K專用品
安裝金具
| 用途 | 外觀 | 種類 | 型號 |
|---|---|---|---|
| 用來安裝F3SG-SR-K型的金具。
兩端固定金具。 可360°安裝，包含側面安裝、背面安裝。 2個1組 |
 |
IP69K型 安裝金具 |
F39-LSGTB-K |
更新日期 2024年7月9日
Top of page
© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
