(單位:mm)

機器人尺寸

i4-350L

i4L 外觀尺寸 2

i4-450L

i4L 外觀尺寸 3

i4-550L

i4L 外觀尺寸 4

i4-550L (350 mm Z)

i4L 外觀尺寸 5

注意:與主介面板接頭之間的間隙應至少為183 mm,以便為纜線提供足夠的空間。

手臂尺寸

i4-350L

i4L 外觀尺寸 8

i4-450L

i4L 外觀尺寸 9

i4-550L

i4L 外觀尺寸 10

注意:機器人後方的手臂限制根據機器人配置、類型和纜線配置會有所不同。

其他尺寸

前面板

i4L 外觀尺寸 13

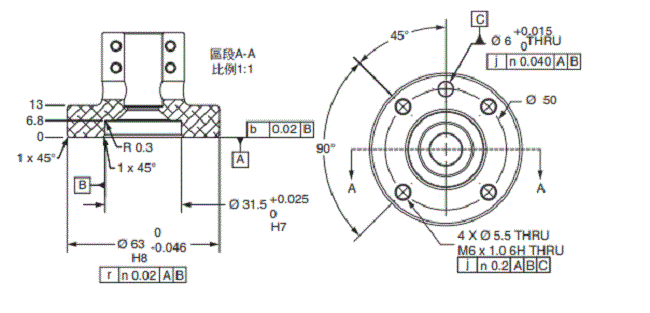

工具法蘭

i4L 外觀尺寸 14

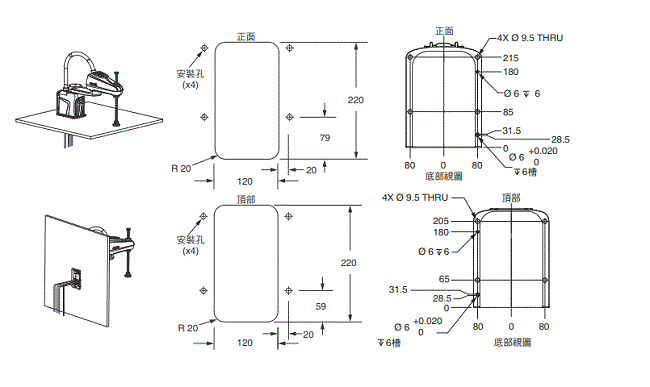

安裝法蘭/纜線拉出切口

i4L 外觀尺寸 15

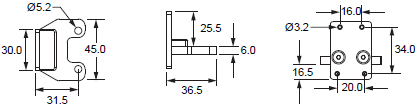

攝影機安裝支架

i4L 外觀尺寸 16
