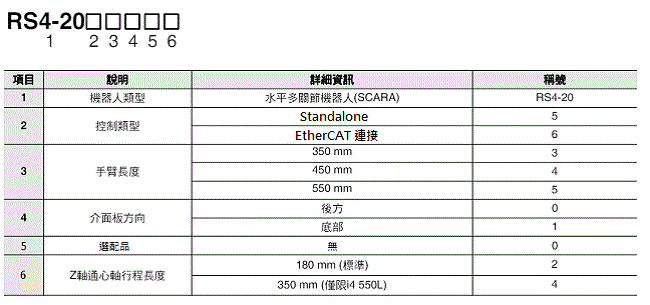

訂購資訊

i4L 種類 1

EtherCAT連接

手臂長度 介面板方向 通心軸長度 型號
350mm 後方 180mm RS4-2063002
底部 RS4-2063102
450mm 後方 180mm RS4-2064002
底部 RS4-2064102
550mm 後方 180mm RS4-2065002
350mm RS4-2065004
底部 180mm RS4-2065102
350mm RS4-2065104

Standalone

手臂長度 介面板方向 通心軸長度 型號
350mm 後方 180mm RS4-2053002
底部 RS4-2053102
450mm 後方 180mm RS4-2054002
底部 RS4-2054102
550mm 後方 180mm RS4-2055002
350mm RS4-2055004
底部 180mm RS4-2055102
350mm RS4-2055104

選配品和其他項目

項目 說明 詳細資訊 零件編號
XSYSTEM纜線,含跳線 為前面板、教導器和其他使用者提供的設備提供連接。 1.8 m纜線長度。 13322-000*1
高電源接頭 為內部伺服驅動器提供48 VDC高功率連接。 包括接頭、針腳和固定夾。 43160-2103*1
控制電源接頭 可連接24 VDC的控制電源。  內含接頭和針腳。  43160-2102*1
控制器功率套件 可將24 VDC控制電源連接機器人。 內含24 VDC電源和裝有接頭 的5 m DC纜線,連接機器人用。 23912-000
高電源套件 可將48 VDC電源連接機器人。 內含兩個48 VDC電源、備用 裝置和裝有接頭的DC纜線(5 m),連接機器人用。 23913-000
XBELTIO纜線 為輸送帶編碼器、EXPIO和RS-232訊號提供連接。 0.6 m纜線長度。 13463-000
XIO纜線 可連接XIO端子排。 2 m纜線長度。 03695-000
XIO分接纜線 為機器人XIO接頭處的數位I/O提供跨線連接。 5 m纜線長度。 04465-000
XIO端子排和纜線 為機器人XIO接頭處提供端子排數位I/O連接。 內含端子排和一條2 m的纜線。 90356-40100
IO Blox套件 提供額外I/O (8個輸入和8個輸出)。  內含IO Blox裝置和一條0.3 m 的纜線。 90356-30200
IO Blox擴充套件 提供IO Blox裝置的擴充。 內含IO Blox裝置和一條0.3 m 的纜線。 90356-30100
IO Blox延長線 連接兩個IO Blox裝置。 3 m纜線長度。 04679-030
連接IO Blox裝置和機器人。 3 m纜線長度。 04677-030
編碼器套件  內含為機器人加入編碼器的所有設備。 內含編碼器、安裝支架和5m 纜線。 09742-001
編碼器延長線 更換或延長編碼器套件纜線。  5 m纜線長度。 09446-050
氣動閥套件 提供三個機器人控制的氣動閥。  內含用於安裝的閥門、組件和硬體。 22872-000
輸送帶編碼器Y配接器纜線 為XSYSTEM纜線上的輸送帶編碼器訊號/接頭提供兩 個M12接頭。 3 m纜線長度。 09443-000
前面板套件 用於機器人模式、電源、指示和緊急停止的遠端安裝設備。 內含用來安裝Basler或 Sentech攝影機的所有硬體。  92546-10358*1
工具法蘭(ISO) 更換i4L工具法蘭。  19360-016F
攝影機安裝支架 用於將攝影機安裝在外部連桿。 內含用來安裝Basler或 Sentech攝影機的所有硬體。 23693-000
T20教導器套件 提供T20教導器所有必要設備。 內含T20教導器、3 m配接器 纜線和M23跳線插頭。 10046-010
IPC應用控制器 用於執行PackManager和Robot Vision Manager應用程式。 AC1-152000
NJ501-R系列機器人整合控制器 具備定序、動作和機器控制功能的機器控制器。 如需更多資訊,請參閱文件編號P140。 NJ501-R[][][]
Sysmac Studio 使用機器人整合CPU裝置和IPC應用控制器來設定和 建立控制機器人的程式。 需要標準版(SYSMAC-SE201L) 授權。 SYSMAC-SE200D-64
3D模擬 執行3D模擬,包括機器人和週邊裝置。 SYSMAC-SA401L-64
PackManager 啟用PackManager軟體的完整功能。 20409-000
Robot Vision
Manager
啟用Robot Vision Manager功能和檢查工具程式庫。 20410-000
PackManager +
Robot Vision
Manager
啟用PackManager和Robot Vision Manager的功能。 20433-000
伸縮管安裝套件 用於保護通心軸的兩個伸縮管伸縮管和相關硬體。 180 mm通心軸長度。  22839-000
伸縮管安裝套件 350 mm通心軸長度。 22868-000
更換伸縮管  上下更換伸縮管。 180 mm通心軸長度。  22861-000F
更換伸縮管  350 mm通心軸長度。 22862-000F
編碼器備份電池包 內含三個3.6 V電池。 20269-000F*1

*1 各式機器人所附的設備。
