(單位:mm)

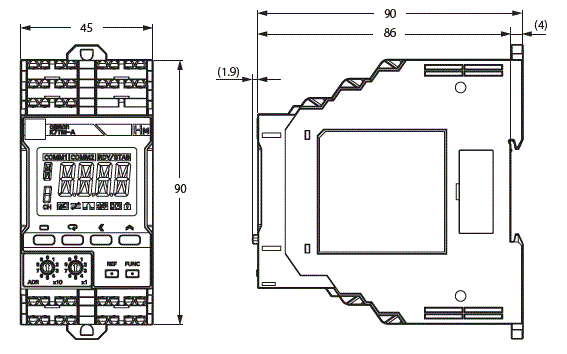

K7TM

K7TM 外觀尺寸 1

專用CT (變流器)

K6CM-CICB005-C
K6CM-CICB005

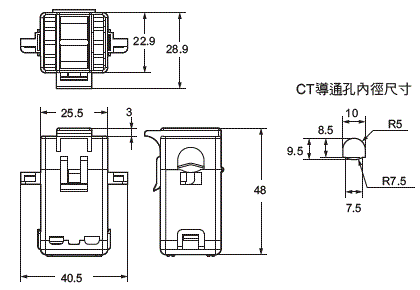

K7TM 外觀尺寸 3

K6CM-CICB025-C
K6CM-CICB025

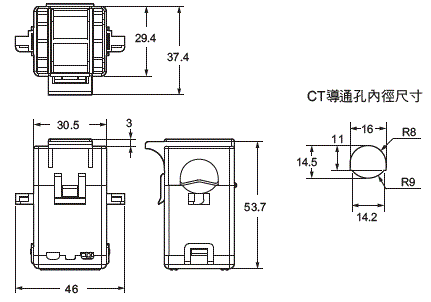

K7TM 外觀尺寸 4

K6CM-CICB100-C
K6CM-CICB100

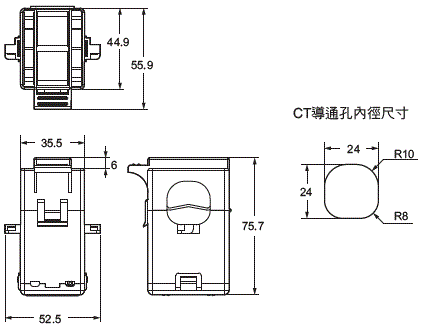

K7TM 外觀尺寸 5

K6CM-CICB200-C
K6CM-CICB200

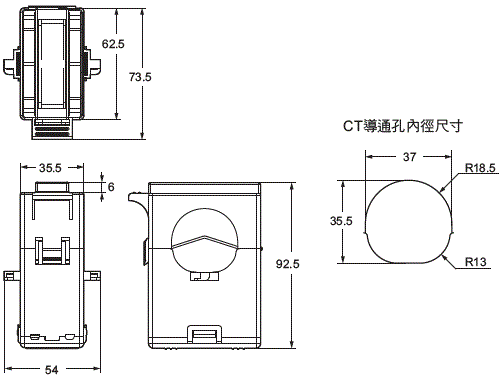

K7TM 外觀尺寸 6

K6CM-CICB400-C
K6CM-CICB400
K6CM-CICB600

K7TM 外觀尺寸 7

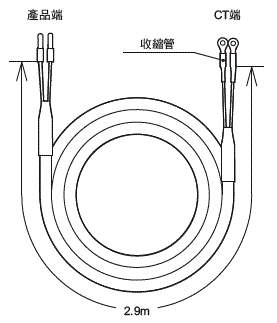

CT-supplied cable *

K7TM 外觀尺寸 8

*CT附屬電纜已安裝在CT上。

注1. 專用CT型號最後的“-C”,為適用UL認證的型號。不需要UL認證時,型號中沒有“-C”。額定、性能相同。
注2. 專用CT若要符合UL認證時,請參照「關於符合安全規格」(25頁)。
注3. 型號K7TM的CT輸入端子,可連接專用CT的任一極性。

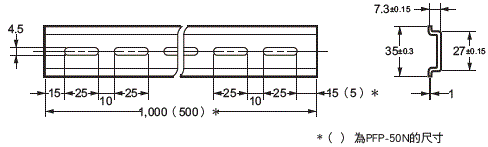

鋁軌安裝用品(另售品)

支撐鋁軌

PFP-100N
PFP-50N

K7TM 外觀尺寸 11

端板

PFP-M

K7TM 外觀尺寸 12
