(單位:mm)

安全繼電器

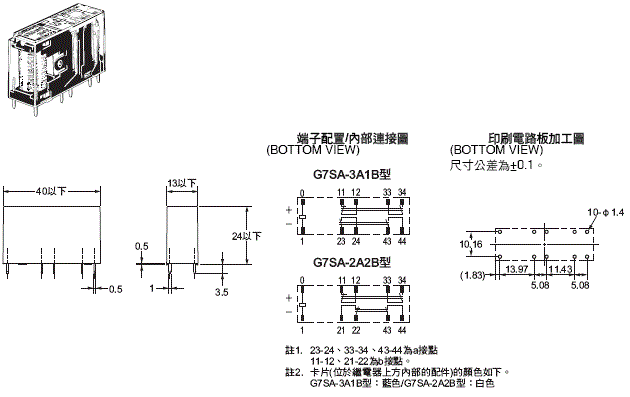

4極
G7SA-3A1B型
G7SA-2A2B型

G7SA 外觀尺寸 1

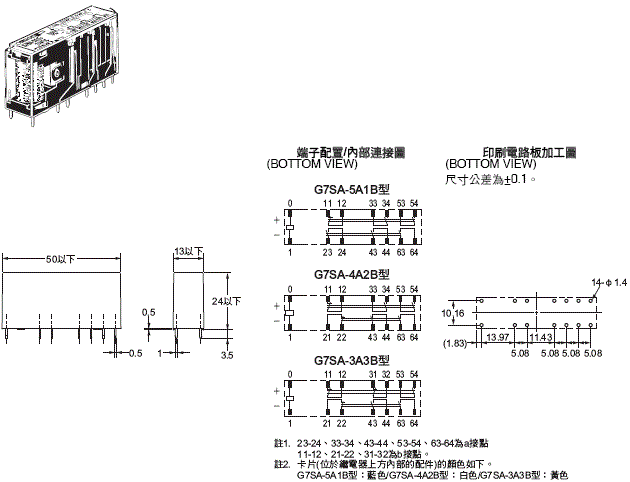

6極
G7SA-5A1B型
G7SA-4A2B型
G7SA-3A3B型

G7SA 外觀尺寸 2

安全繼電器底座

表面連接底座

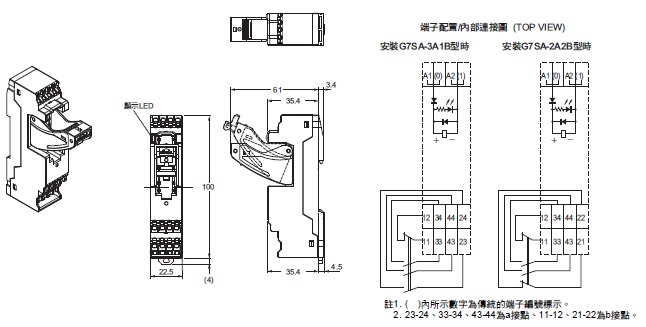

Push-In Plus端子台 4極
P7SA-10F-ND-PU型

G7SA 外觀尺寸 3

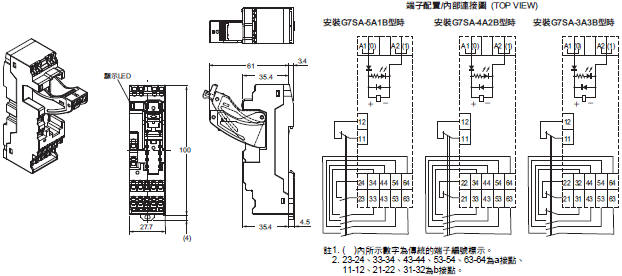

Push-In Plus端子台 6極
P7SA-14F-ND-PU型

G7SA 外觀尺寸 4

選購品(另售)

短路棒(P7SA-[]F-ND-PU型專用)
XW5S-P2.5-[][]型

G7SA 外觀尺寸 6

用途 間距 適用機種 極數 P (mm) 顏色 型號* 最大通電
電流
接點端子
(下段)的
跳線
5.2mm P7SA-[]F-ND-PU型專用 2 5.2 紅(RD)
紅(BL)
紅(YL)
XW5S-P2.5-2[] 24A
3 10.4 XW5S-P2.5-3[]
4 15.6 XW5S-P2.5-4[]
5 20.8 XW5S-P2.5-5[]
註. 請使用於相鄰接點端子(下段)的跳線配線上。請於同一底座內使用。
*型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇:RD =紅、BL =藍、YL =黃

表面連接底座

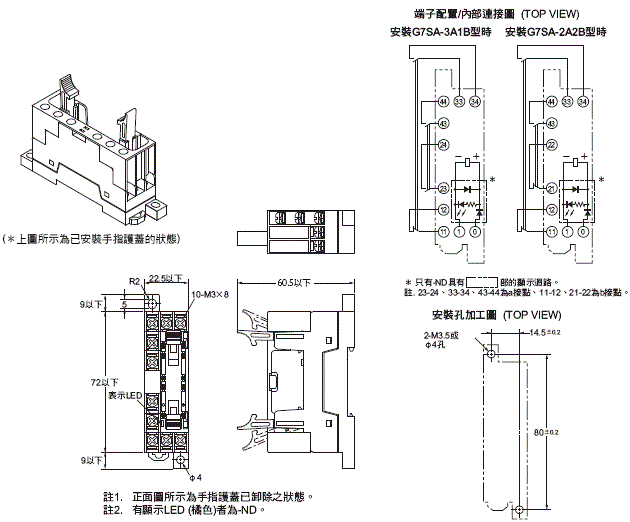

螺絲端子 4極
P7SA-10F型
P7SA-10F-ND型

G7SA 外觀尺寸 8

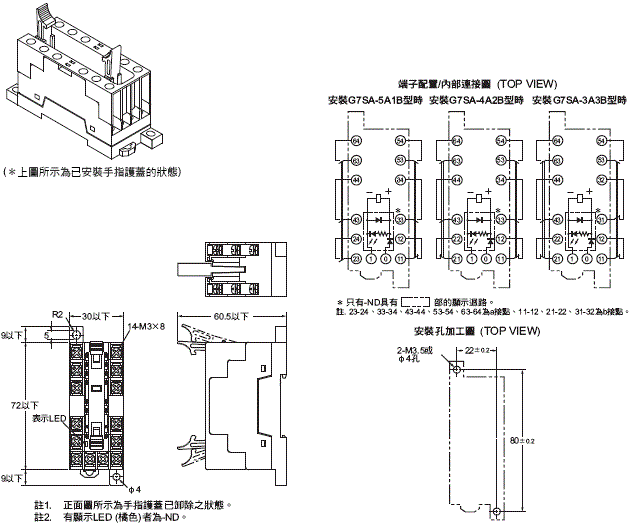

螺絲端子6極
P7SA-14F型
P7SA-14F-ND型

G7SA 外觀尺寸 9

選購品(另售)

●軌道安裝用品
如需瞭解PFP-[]型的詳細資訊,請上OMRON網站(www.omron.com.tw)取得相關訊息。

背面連接底座

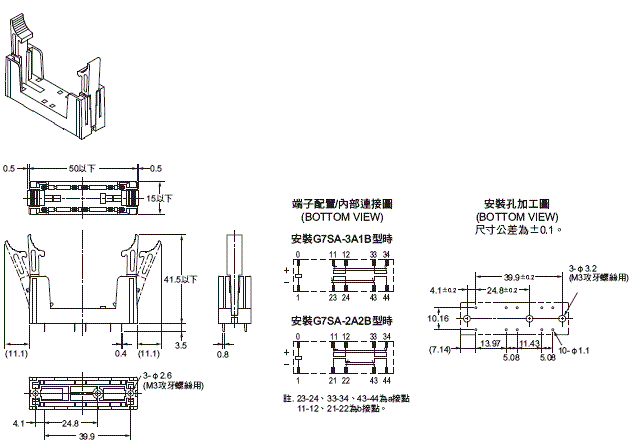

印刷電路板用端子 4極
P7SA-10P型

G7SA 外觀尺寸 11

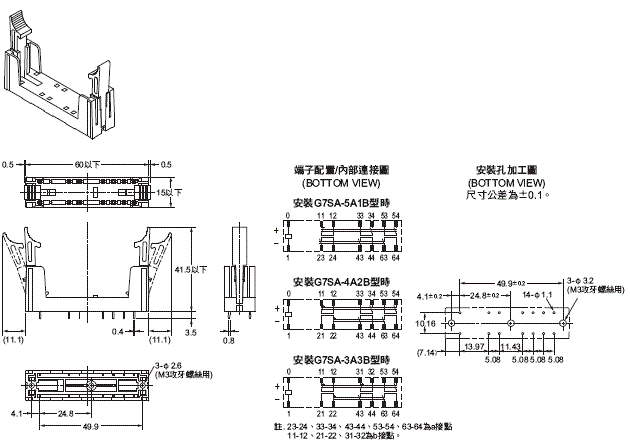

印刷電路板用端子 6極
P7SA-14P型

G7SA 外觀尺寸 12
