G2RV-ST

輕薄型I/O繼電器

G2RV-ST

超薄型高密度安裝 實現省空間化的輕薄型I/O繼電器

相關資訊

更新日期 2024年11月12日

型號構成

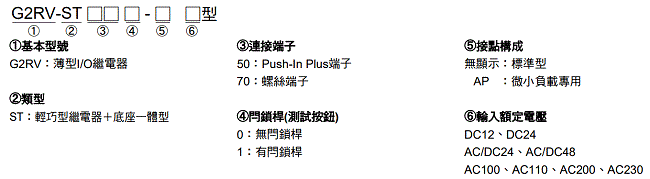

型號基準

G2RV-ST 種類 2

種類

連接端子 接點構成

閂鎖桿

 (測試按鈕)

 輸入額定電壓(V) 型號
Push-In Plus 端子 標準型 無 DC 12 G2RV-ST500 DC12
24 G2RV-ST500 DC24
AC/DC 24 G2RV-ST500 AC/DC24
48 G2RV-ST500 AC/DC48
AC 100 G2RV-ST500 AC100
110 G2RV-ST500 AC110
200 G2RV-ST500 AC200
230 G2RV-ST500 AC230
有 DC 24 G2RV-ST501 DC24
AC/DC 24 G2RV-ST501 AC/DC24
微小負載專用 無 DC 12 G2RV-ST500-AP DC12
24 G2RV-ST500-AP DC24
AC/DC 24 G2RV-ST500-AP AC/DC24
48 G2RV-ST500-AP AC/DC48
AC 100 G2RV-ST500-AP AC100
110 G2RV-ST500-AP AC110
200 G2RV-ST500-AP AC200
230 G2RV-ST500-AP AC230
螺絲端子 標準型 無 DC 12 G2RV-ST700 DC12
24 G2RV-ST700 DC24
AC/DC 24 G2RV-ST700 AC/DC24
48 G2RV-ST700 AC/DC48
AC 100 G2RV-ST700 AC100
110 G2RV-ST700 AC110
200 G2RV-ST700 AC200
230 G2RV-ST700 AC230
有 DC 24 G2RV-ST701 DC24
AC/DC 24 G2RV-ST701 AC/DC24
微小負載專用 無 DC 12 G2RV-ST700-AP DC12
24 G2RV-ST700-AP DC24
AC/DC 24 G2RV-ST700-AP AC/DC24
48 G2RV-ST700-AP AC/DC48
AC 100 G2RV-ST700-AP AC100
110 G2RV-ST700-AP AC110
200 G2RV-ST700-AP AC200
230 G2RV-ST700-AP AC230

註. 底座並未單獨販售。

更換用繼電器

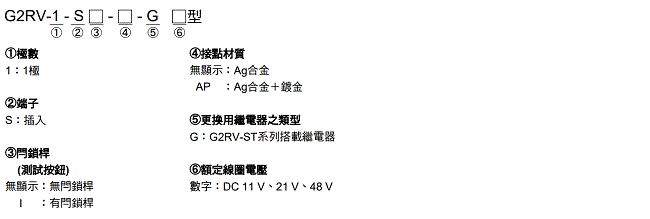

型號基準

G2RV-ST 種類 6

種類

類型

閂鎖桿

 (測試按鈕)

 額定線圈電壓 (V) 型號 適用型號
標準型 無 DC 11 G2RV-1-S-G DC11 G2RV-ST700/500 DC12
21 G2RV-1-S-G DC21 G2RV-ST700/500 DC24
G2RV-ST700/500 AC/DC24
48 G2RV-1-S-G DC48 G2RV-ST700/500 AC/DC48
G2RV-ST700/500 AC100
G2RV-ST700/500 AC110
G2RV-ST700/500 AC200
G2RV-ST700/500 AC230
有 DC 21 G2RV-1-SI-G DC21 G2RV-ST701/501 DC24
G2RV-ST701/501 AC/DC24
微小 負載 專用 無 DC 11 G2RV-1-S-AP-G DC11 G2RV-ST700/500-AP DC12
21 G2RV-1-S-AP-G DC21 G2RV-ST700/500-AP DC24
G2RV-ST700/500-AP AC/DC24
48 G2RV-1-S-AP-G DC48 G2RV-ST700/500-AP AC/DC48
G2RV-ST700/500-AP AC100
G2RV-ST700/500-AP AC110
G2RV-ST700/500-AP AC200
G2RV-ST700/500-AP AC230

註. 薄型I/O繼電器在底座內部減壓，因此輸入的額定電壓和更換用繼電器的額定線圈電壓不同。

共通選購品(另售)

短路棒

外觀 間距 極數 顏色 型號 ＊1 最低訂購單位(個) 最大通電電流
csm001121815_lu_1_1 6.2 mm 20

 紅 (R),
 藍 (S),

黃 (Y)

 PYDN-6.2ST-200□ 10 *2 32 A

註. 相鄰的底座必須以跳線方式配線。
＊1. 型號的□內所示為被覆層顏色之對應符號。□顏色選擇：R=紅、S=藍、Y＝黃

*2. 每袋內含10個短路棒。

標籤

外觀 型號

最小訂購單位(張)

(每1張的數量)
csm001121815_lu_2_1 XW5Z-P2.5LB1 5
(1 張/72 pcs)

分離板

外觀 型號
csm001121815_lu_3_1 XW5Z-EP12

絕緣板

外觀 型號
csm001121815_lu_4_1 P2RV-P3.1ST

PLC介面模組

外觀 I/O分類 連接方式 共用處理 適用機種 ＊ 型號
csm001121815_lu_5_1 輸入用 Push-In PNP G2RV-ST500-AP P2RVC-8ST-I-5-1
NPN P2RVC-8ST-I-5
螺絲端子 PNP G2RV-ST700-AP P2RVC-8ST-I-7-1
輸出用 Push-In PNP G2RV-ST500
G2RV-ST501
G3RV-ST500		 P2RVC-8ST-O-5-1
NPN P2RVC-8ST-O-5
螺絲端子 PNP G2RV-ST700
G2RV-ST701
G3RV-ST700		 P2RVC-8ST-O-7-1

＊使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。

軌道安裝用品

外觀 種類 型號

最低訂購單位

(個)
csm001121815_lu_6_1 支撐鋁軌 1 m PFP-100N 1
0.5 m PFP-50N
csm001121815_lu_6_2 端板＊2 PFP-M 10
csm001121815_lu_6_3 墊片 PFP-S

＊1. 安裝支撐軌時，請使用端板(PFP-M)。

如需瞭解PFP-□型的詳細資訊，請上OMRON網站(www.omron.com.tw)取得相關訊息。

對應纜線

產品名稱 外觀

纜線長度

L (mm)

 型號 支援機型
多線纜線 P2RV-A□C型 8點輸入/ 輸出用 csm001121815_lu_7_1 1,000 P2RV-A100C 各種裝置
2,000 P2RV-A200C
3,000 P2RV-A300C
5,000 P2RV-A500C

OMRON製品用

 附連接器型PLC連接纜線 (1對4)

P2RV-4-□C型

 32點輸出用 csm001121815_lu_7_2 1,000 P2RV-4-100C

MIL接頭型

PLC I/O模組(1對4)

CJ1W-OD232/OD262型等
2,000 P2RV-4-200C
3,000 P2RV-4-300C
5,000 P2RV-4-500C

OMRON製品用

附連接器型PLC連接纜線

(1對4)

P2RV-4-□IMC型

 32點輸入用 csm001121815_lu_7_3 1,000 P2RV-4-100IMC

MIL接頭型

PLC I/O模組(1對4)

CJ1W-ID232/ID262型等 ＊1
2,000 P2RV-4-200IMC
3,000 P2RV-4-300IMC
5,000 P2RV-4-500IMC

OMRON製品用

附連接器型PLC連接纜線

(1對4)

P2RV-4-□IFC型

 32點輸入用 csm001121815_lu_7_4 1,000 P2RV-4-100IFC

FUJITSU接頭型

PLC I/O模組(1對4)

CJ1W-ID231/ID261型等 ＊2
2,000 P2RV-4-200IFC
3,000 P2RV-4-300IFC
5,000 P2RV-4-500IFC

OMRON製品用

附連接器型PLC連接纜線

(1對1)

P2RV-A□C-OMR NX型

 8點輸出用 csm001121815_lu_7_6 500 P2RV-A050C-OMR NX

無螺絲夾式

 端子台型之

PLC I/O模組(1對1)

輸入用：NX-ID4442

 輸出用：NX-OD4256
1,000 P2RV-A100C-OMR NX
8點輸入用 500 P2RV-A050IC-OMR NX
1,000 P2RV-A100IC-OMR NX

Schneider製

PLC連接線

P2RV-□C-SCH-□

 32點輸入用 csm001121815_lu_7_7 500 P2RV-050C-SCH-A

連接Schneider製PLC

(32點接頭型) (1對4)

輸入用：140 DDI 353 00

輸出用：140 DDO 353 00
1,000 P2RV-100C-SCH-A
2,000 P2RV-200C-SCH-A
3,000 P2RV-300C-SCH-A
5,000 P2RV-500C-SCH-A
32點輸出用 500 P2RV-050C-SCH-B
1,000 P2RV-100C-SCH-B
2,000 P2RV-200C-SCH-B
3,000 P2RV-300C-SCH-B
5,000 P2RV-500C-SCH-B
16點輸入用 csm001121815_lu_7_8 500 P2RV-050C-SCH-C

連接Schneider製PLC

(16點接頭型) (1對2)

輸入用：BMX DDI 1602

輸出用：BMX DDO 1602
1,000 P2RV-100C-SCH-C
2,000 P2RV-200C-SCH-C
3,000 P2RV-300C-SCH-C
5,000 P2RV-500C-SCH-C
16點輸出用 500 P2RV-050C-SCH-D
1,000 P2RV-100C-SCH-D
2,000 P2RV-200C-SCH-D
3,000 P2RV-300C-SCH-D
5,000 P2RV-500C-SCH-D

Siemens製

PLC連接線

P2RV-□C-SIM-□

 32點輸入用 csm001121815_lu_7_9 500 P2RV-050C-SIM-A

連接Siemens製PLC

(32點接頭型) (1對4)

輸入用：6ES7 321-1BL00-0AA0

輸出用：6ES7 322-1BL00-0AA0
1,000 P2RV-100C-SIM-A
2,000 P2RV-200C-SIM-A
3,000 P2RV-300C-SIM-A
5,000 P2RV-500C-SIM-A
32點輸出用 500 P2RV-050C-SIM-B
1,000 P2RV-100C-SIM-B
2,000 P2RV-200C-SIM-B
3,000 P2RV-300C-SIM-B
5,000 P2RV-500C-SIM-B
16點輸入用 csm001121815_lu_7_10 500 P2RV-050C-SIM-C

連接Siemens製PLC

(16點接頭型) (1對2)

 輸入用：6ES7 321-1BH02-0AA0
1,000 P2RV-100C-SIM-C
2,000 P2RV-200C-SIM-C
3,000 P2RV-300C-SIM-C
5,000 P2RV-500C-SIM-C
32點輸入用 csm001121815_lu_7_11 500 P2RV-050C-SIM-D

連接Siemens製PLC

(32點接頭型) (1對4)

 輸入用：6ES7 421-1BL-0AA0

輸出用：6ES7 422-1BL-0AA0
1,000 P2RV-100C-SIM-D
2,000 P2RV-200C-SIM-D
3,000 P2RV-300C-SIM-D
5,000 P2RV-500C-SIM-D
32點輸出用 500 P2RV-050C-SIM-E
1,000 P2RV-100C-SIM-E
2,000 P2RV-200C-SIM-E
3,000 P2RV-300C-SIM-E
5,000 P2RV-500C-SIM-E

＊1. 與CJ1W-ID232/ID262(以及同等的端子配置之模組)連接時，PLC介面模組請使用P2RVC-8ST-I-□-1(PNP)。

＊2. 與CJ1W-ID231/ID261(以及同等的端子配置之模組)連接時，PLC介面模組請使用P2RVC-8ST-I-□-1(PNP)。
