輕薄型I/O繼電器
更新日期 2024年6月4日
| 額定電壓 | 額定電流 | 動作電壓 | 復歸電壓 | 消耗功率 | 最大容許電壓 | |||
|---|---|---|---|---|---|---|---|---|
| AC | DC | Percentage of the
rated voltage |
AC (VA) | DC (mW) | 對額定電壓的比率 | |||
| 50 Hz | 60 Hz | |||||||
| 12 VDC | - | - | 27.9 mA | 80% 以下 ＊ | 10% 以上 | - | 約 300 mW | 110% |
| 24 VDC | - | - | 13.5 mA | - | 約 300 mW | |||
| 24 VAC/VDC | 13.7 mA | 14.9 mA | 12.6 mA | 約 0.4 VA | 約 300 mW | |||
| 48 VAC/VDC | 5.9 mA | 6.4 mA | 5.4 mA | 約 0.3 VA | 約 250 mW | |||
| 100 VAC | 6.8 mA | 7.1 mA | - | 約 0.7 VA | - | |||
| 110 VAC | 6.1 mA | 6.4 mA | - | 約 0.7 VA | - | |||
| 200 VAC | 6.1 mA | 7.3 mA | - | 約 1.5 VA | - | |||
| 230 VAC | 6.8 mA | 8.2 mA | - | 約 1.9 VA | - | |||
註. 動作特性為使用環境溫度23°C時的值。
＊上下反向安裝時的動作電壓將小於85%。(上下反向：將機械式指示器朝向地面之方向)
| 項目 |
標準型 (G2RV-ST700、500、701、501) |
微小負載用 (G2RV-ST700-AP、500-AP)＊2 |
|
|---|---|---|---|
| 接點構成 | 1c接點 | ||
| 負載 |
阻抗負載 (cosφ=1) |
電感負載 (cosφ=0.4、L/R=7 ms) |
阻抗負載 (cosφ=1) |
| 額定負載 |
AC250V 6A DC30V 6A |
AC250V 2.5A DC30V 2A |
AC30V 50mA DC36V 50mA |
| 額定通電電流 ＊3 | 6 A | 50 mA | |
| 最大開閉電壓 | AC440V、DC125V | AC30V、DC36V | |
| 最大開閉電流 | 6 A | 50 mA | |
| 最大開閉電力 | 1,500 VA
180 W |
500 VA
60 W |
- |
|
故障率 P水準(參考值) ＊1 |
DC5V 10mA | DC100mV 1mA | |
＊1. P水準：λ60=0.1 x 10-6/次
此值為開關頻率120次/min時的值。
＊2. 鍍金層若受到破壞，則數值將與標準型相同。
＊3. 使用短路棒時，最大通電電流請使用32A以下。
| 項目 |
標準型 (G2RV-ST700、500、701、501) |
微小負載用 (G2RV-ST700-AP、500-AP) |
|
|---|---|---|---|
| 接觸電阻 ＊ | 100mΩ以下 | ||
| 動作時間 ＊ | 20ms以下 | ||
| 復歸時間 ＊ |
AC、AC/DC：40ms以下 DC：20ms以下 |
||
| 最大開閉頻率 |
機械性：18,000次/h 電氣性：1,800次/h (額定負載) |
||
| 絕緣阻抗 | 1,000 MΩ min. (at 500 VDC) | ||
| 耐電壓 |
線圈和接點之間：AC4,000V 50/60 Hz 1min 同極接點之間：AC1,000V 50/60 Hz 1min |
||
| 振動 |
耐久：10~55~10 Hz單側振幅0.50mm (重複振幅1.0mm) 誤動作：10~55~10 Hz單側振幅0.50mm (重複振幅1.0mm) |
||
| 衝擊 |
耐久：1,000m/s2 誤動作：激磁 200m/s2、無激磁100m/s2 |
||
| 耐久性 ＊ | 機械性 | 500萬次以上 | |
| 電氣性 | a接點：7萬次以上 b接點：5萬次以上 | 500萬次以上 | |
| 使用環境溫度 | 動作中：-40~+55°C (不可結冰結露) | ||
| 使用環境濕度 | 動作中：5~85%RH | ||
| 重量 | 約30g | ||
| 斷路類型 | 微斷路 | ||
| 絕緣類型 | 基本絕緣：線圈接點間、接地間 | ||
| 污染度 | 2 | ||
| 脈衝耐受電壓 | 4.0 kV | ||
| 試驗次序 | 分組安裝 | ||
| 依環境保護結構之類別 | RT 1 | ||
| 符合IEC60529的保護等級 | IP20 | ||
| 接點材質 | Ag合金 | Ag合金＋鍍金 | |
註. 上述值為初始值。
＊使用環境溫度23°C時之值。
| 型號 | 極數 | 操作線圈額定 | 接點額定 | 測試次數 |
|---|---|---|---|---|
| G2RV-ST系列 | 1c |
DC12~48V AC24~230V |
AC 250V 6A (電阻負載) DC 30V 6A (電阻負載) AC 400V 2A (電阻負載)* |
6,000次 |

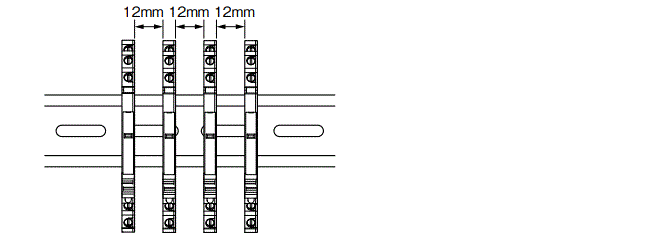

＊負載電壓大於AC 250V時，請隔開12mm以上的間隔或是使用隔板(XW5Z-EP12) 或4片絕緣板(P2RV-P3.1ST)來安裝。
| 型號 | 極數 | 操作線圈額定 | 接點額定 | 測試次數 |
|---|---|---|---|---|
| G2RV-ST系列 | 1c |
DC12、24V AC/DC24、48V AC100、110、200、230V |
AC 250V 6A (電阻負載) DC 30V 6A (電阻負載) AC 400V 2A (電阻負載)* |
50,000次 50,000次 6,000次 |

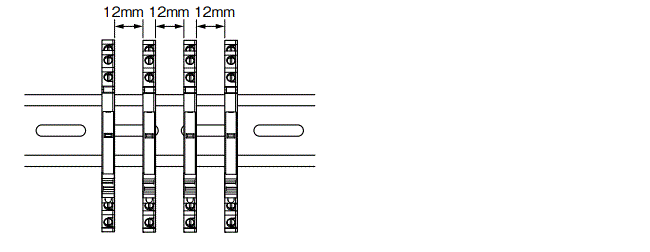

＊負載電壓大於AC 250V時，請隔開12mm以上的間隔或是使用隔板(XW5Z-EP12) 或4片絕緣板(P2RV-P3.1ST)來安裝。
| 型號 | 極數 | 操作線圈額定 | 接點額定 |
|---|---|---|---|
| G2RV-ST500
G2RV-ST700 |
1c | 12, 24 VDC
24, 48 VAC/VDC 100, 110, 200, 230 VAC |
6 A at 250 VAC (抵抗負荷)
2.5 A at 250 VAC (PF0.4) 6 A at 30 VDC (抵抗負荷) 2 A at 30 VDC (L/R=7 ms) |
| G2RV-ST501
G2RV-ST701 |
1c | 12, 24 VDC
24 VAC/VDC |
6 A at 250 VAC (抵抗負荷)
2.5 A at 250 VAC (PF0.4) 6 A at 30 VDC (抵抗負荷) 2 A at 30 VDC (L/R=7 ms) |
| G2RV-ST500-AP
G2RV-ST700-AP |
1c | 12, 24 VDC
24, 48 VAC/VDC 100, 110, 200, 230 VAC |
0.05 A at 30 VAC (抵抗負荷)
0.05 A at 36 VDC (抵抗負荷) |
| 額定電壓 | AC/DC30V | |
|---|---|---|
| 額定通電電流 | 0.5A/極、2A/模組 | |
| 使用環境溫度 | -40~+55°C | |
| 振動 | 耐久 | 10~55~10 Hz 單側振幅0.50mm (重複振幅1.0mm) |
| 誤動作 | 10~55~10 Hz 單側振幅0.50mm (重複振幅1.0mm) | |
| 衝擊 | 耐久 | 300 m/s2 |
| 誤動作 | 100 m/s2 | |
