G3RV-ST

薄型固態繼電器

G3RV-ST

薄型I/O SSR採適用高密度安裝、超薄型 而實現節省空間

相關資訊

更新日期 2024年11月18日

型號構成

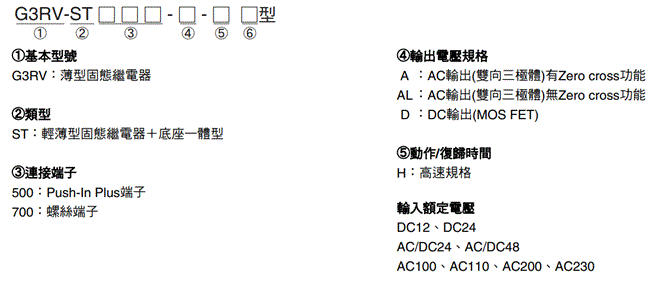

型號基準

G3RV-ST 種類 2

種類

連接端子 輸出適用負載 Zero cross功能n 輸入額定電壓(V) 型號
Push-In Plus 端子 直流負載用 — DC 12 G3RV-ST500-D DC12
24 G3RV-ST500-D DC24
AC/DC 24 G3RV-ST500-D AC/DC24
48 G3RV-ST500-D AC/DC48
AC 100 G3RV-ST500-D AC100
110 G3RV-ST500-D AC110
200 G3RV-ST500-D AC200
230 G3RV-ST500-D AC230
直流負載用 (高速開閉) — DC 24 G3RV-ST500-D-H DC24
AC/DC 24 G3RV-ST500-D-H AC/DC24
交流負載用 Yes DC 12 G3RV-ST500-A DC12
24 G3RV-ST500-A DC24
AC/DC 24 G3RV-ST500-A AC/DC24
48 G3RV-ST500-A AC/DC48
AC 100 G3RV-ST500-A AC100
110 G3RV-ST500-A AC110
200 G3RV-ST500-A AC200
230 G3RV-ST500-A AC230
No DC 12 G3RV-ST500-AL DC12
24 G3RV-ST500-AL DC24
AC/DC 24 G3RV-ST500-AL AC/DC24
48 G3RV-ST500-AL AC/DC48
AC 100 G3RV-ST500-AL AC100
110 G3RV-ST500-AL AC110
200 G3RV-ST500-AL AC200
230 G3RV-ST500-AL AC230
螺絲端子 直流負載用 — DC 12 G3RV-ST700-D DC12
24 G3RV-ST700-D DC24
AC/DC 24 G3RV-ST700-D AC/VDC24
48 G3RV-ST700-D AC/DC48
AC 100 G3RV-ST700-D AC100
110 G3RV-ST700-D AC110
200 G3RV-ST700-D AC200
230 G3RV-ST700-D AC230
直流負載用 (高速開閉) — DC 24 G3RV-ST700-D-H DC24
AC/DC 24 G3RV-ST700-D-H AC/DC24
交流負載用 Yes DC 12 G3RV-ST700-A DC12
24 G3RV-ST700-A DC24
AC/DC 24 G3RV-ST700-A AC/DC24
48 G3RV-ST700-A AC/DC48
AC 100 G3RV-ST700-A AC100
110 G3RV-ST700-A AC110
200 G3RV-ST700-A AC200
230 G3RV-ST700-A AC230
No DC 12 G3RV-ST700-AL DC12
24 G3RV-ST700-AL DC24
AC/DC 24 G3RV-ST700-AL AC/DC24
48 G3RV-ST700-AL AC/DC48
AC 100 G3RV-ST700-AL AC100
110 G3RV-ST700-AL AC110
200 G3RV-ST700-AL AC200
230 G3RV-ST700-AL AC230

註. 底座並未單獨販售。

更換用固態繼電器

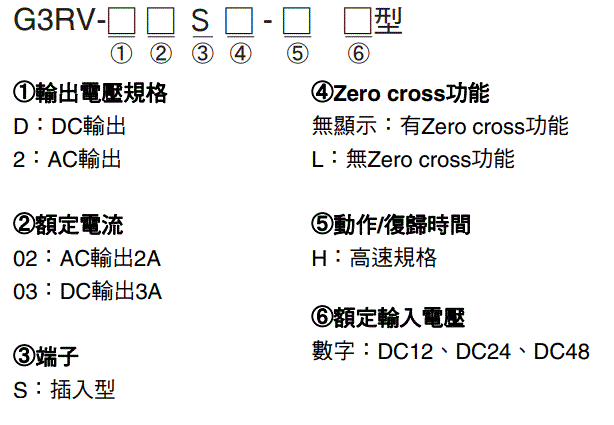

型號基準

G3RV-ST 種類 6

種類

絕緣方式 動作 顯示 輸出 (SSR) Zero cross 功能 額定輸出 負載＊ 額定輸入電壓 (插座) 型號 適用型號
觸發 三極管 (Phototriac) Yes
(green)		 AC 有
2A (AC100~ 240V時) DC12V G3RV-202S DC12 G3RV-ST700/500-A DC12
DC24V G3RV-202S DC24 G3RV-ST700/500-A DC24
AC/DC24V G3RV-ST700/500-A AC/DC24
AC/DC48V G3RV-202S DC48 G3RV-ST700/500-A AC/DC48
AC100V G3RV-ST700/500-A AC100
AC110V G3RV-ST700/500-A AC110
AC200V G3RV-ST700/500-A AC200
AC230V G3RV-ST700/500-A AC230
無 DC12V G3RV-202SL DC12 G3RV-ST700/500-AL DC12
DC24V G3RV-202SL DC24 G3RV-ST700/500-AL DC24
AC/DC24V G3RV-ST700/500-AL AC/DC24
AC/DC48V G3RV-202SL DC48 G3RV-ST700/500-AL AC/DC48
AC100V G3RV-ST700/500-AL AC100
AC110V G3RV-ST700/500-AL AC110
AC200V G3RV-ST700/500-AL AC200
AC230V G3RV-ST700/500-AL AC230
光伏輸出 光耦合器 (Photovoltaic coupler) DC - 3A (DC5~ 24V時) DC12V G3RV-D03SL DC12 G3RV-ST700/500-D DC12
DC24V G3RV-D03SL DC24 G3RV-ST700/500-D DC24
AC/DC24V G3RV-ST700/500-D AC/DC24
AC/DC48V G3RV-D03SL DC48 G3RV-ST700/500-D AC/DC48
AC100V G3RV-ST700/500-D AC100
AC110V G3RV-ST700/500-D AC110
AC200V G3RV-ST700/500-D AC200
AC230V G3RV-ST700/500-D AC230
DC24V G3RV-D03SL-H DC24 G3RV-ST700/500-D-H DC24
G3RV-ST700/500-D-H AC/DC24

＊依使用環境溫度而異。 詳細內容請參閱第18頁特性資料 「●負載電流－額定環境溫度」。

選購品(另售)

短路棒

外觀 間距 極數 顏色 型號 ＊1 最低訂購單位(個) 最大通電電流
csm001121815_lu_1_1 6.2 mm 20 紅(R)、 藍(S)、 黃(Y) PYDN-6.2ST-200[] 10 *2 32 A

註. 相鄰的底座必須以跳線方式配線。

＊1. 型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇：R=紅、S=藍、Y＝黃

標籤

外觀 型號 最小訂購單位(張) (每1張的數量)
csm001121815_lu_2_1 XW5Z-P2.5LB1 5 (1張/72 pcs)

分離板

外觀 型號
csm001121815_lu_3_1 XW5Z-EP12

絕緣板

外觀 型號
csm001121815_lu_4_1 P2RV-P3.1ST

PLC介面模組

外觀 I/O分類 連接方式 共用處理 適用機種 ＊ 型號
csm001121815_lu_5_1 輸入用 Push-In PNP G2RV-ST500-AP *2 P2RVC-8ST-I-5-1
NPN P2RVC-8ST-I-5
螺絲端子 PNP G2RV-ST700-AP *2 P2RVC-8ST-I-7-1
輸出用 Push-In PNP G3RV-ST500(-D)/(-D-H)/
(-A)/(-AL) or G3RV-ST500
series *3		 P2RVC-8ST-O-5-1
NPN P2RVC-8ST-O-5
螺絲端子 PNP G3RV-ST700(-D)/(-D-H)/
(-A)/(-AL) or G3RV-ST500
series *3		 P2RVC-8ST-O-7-1

＊使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。
*2. The maximum contact voltage is 30 VAC/DC.
*3. Operating coils are only available in 12 and 24 VDC and 24 VAC/DC.

軌道安裝用品

外觀 種類 型號 最低訂購單位(個)
csm001121815_lu_6_1 支撐鋁軌 1 m PFP-100N 1
0.5 m PFP-50N
csm001121815_lu_6_2 端板＊2 PFP-M 10
csm001121815_lu_6_3 墊片 PFP-S

＊1. 安裝支撐軌時，請使用端板(PFP-M)。 如需瞭解PFP-[]型的詳細資訊，請上OMRON網站(www.omron.com.tw)取得相關訊息

對應纜線

產品名稱 外觀

纜線長度

L (mm)

 型號 支援機型
多線纜線 P2RV-A□C型 8點輸入/ 輸出用 csm001121815_lu_7_1 1,000 P2RV-A100C 各種裝置
2,000 P2RV-A200C
3,000 P2RV-A300C
5,000 P2RV-A500C

OMRON製品用

 附連接器型PLC連接纜線 (1對4)

P2RV-4-□C型

 32點輸出用 csm001121815_lu_7_2 1,000 P2RV-4-100C

MIL接頭型

PLC I/O模組(1對4)

CJ1W-OD232/OD262型等
2,000 P2RV-4-200C
3,000 P2RV-4-300C
5,000 P2RV-4-500C

OMRON製品用

附連接器型PLC連接纜線

(1對4)

P2RV-4-□IMC型

 32點輸入用 csm001121815_lu_7_3 1,000 P2RV-4-100IMC

MIL接頭型

PLC I/O模組(1對4)

CJ1W-ID232/ID262型等 ＊1
2,000 P2RV-4-200IMC
3,000 P2RV-4-300IMC
5,000 P2RV-4-500IMC

OMRON製品用

附連接器型PLC連接纜線

(1對4)

P2RV-4-□IFC型

 32點輸入用 csm001121815_lu_7_4 1,000 P2RV-4-100IFC

FUJITSU接頭型

PLC I/O模組(1對4)

CJ1W-ID231/ID261型等 ＊2
2,000 P2RV-4-200IFC
3,000 P2RV-4-300IFC
5,000 P2RV-4-500IFC

OMRON製品用

附連接器型PLC連接纜線

(1對1)

P2RV-A□C-OMR NX型

 8點輸出用 csm001121815_lu_7_6 500 P2RV-A050C-OMR NX

無螺絲夾式

 端子台型之

PLC I/O模組(1對1)

輸入用：NX-ID4442

 輸出用：NX-OD4256
1,000 P2RV-A100C-OMR NX
8點輸入用 500 P2RV-A050IC-OMR NX
1,000 P2RV-A100IC-OMR NX

Schneider製

PLC連接線

P2RV-□C-SCH-□

 32點輸入用 csm001121815_lu_7_7 500 P2RV-050C-SCH-A

連接Schneider製PLC

(32點接頭型) (1對4)

輸入用：140 DDI 353 00

輸出用：140 DDO 353 00
1,000 P2RV-100C-SCH-A
2,000 P2RV-200C-SCH-A
3,000 P2RV-300C-SCH-A
5,000 P2RV-500C-SCH-A
32點輸出用 500 P2RV-050C-SCH-B
1,000 P2RV-100C-SCH-B
2,000 P2RV-200C-SCH-B
3,000 P2RV-300C-SCH-B
5,000 P2RV-500C-SCH-B
16點輸入用 csm001121815_lu_7_8 500 P2RV-050C-SCH-C

連接Schneider製PLC

(16點接頭型) (1對2)

輸入用：BMX DDI 1602

輸出用：BMX DDO 1602
1,000 P2RV-100C-SCH-C
2,000 P2RV-200C-SCH-C
3,000 P2RV-300C-SCH-C
5,000 P2RV-500C-SCH-C
16點輸出用 500 P2RV-050C-SCH-D
1,000 P2RV-100C-SCH-D
2,000 P2RV-200C-SCH-D
3,000 P2RV-300C-SCH-D
5,000 P2RV-500C-SCH-D

Siemens製

PLC連接線

P2RV-□C-SIM-□

 32點輸入用 csm001121815_lu_7_9 500 P2RV-050C-SIM-A

連接Siemens製PLC

(32點接頭型) (1對4)

輸入用：6ES7 321-1BL00-0AA0

輸出用：6ES7 322-1BL00-0AA0
1,000 P2RV-100C-SIM-A
2,000 P2RV-200C-SIM-A
3,000 P2RV-300C-SIM-A
5,000 P2RV-500C-SIM-A
32點輸出用 500 P2RV-050C-SIM-B
1,000 P2RV-100C-SIM-B
2,000 P2RV-200C-SIM-B
3,000 P2RV-300C-SIM-B
5,000 P2RV-500C-SIM-B
16點輸入用 csm001121815_lu_7_10 500 P2RV-050C-SIM-C

連接Siemens製PLC

(16點接頭型) (1對2)

 輸入用：6ES7 321-1BH02-0AA0
1,000 P2RV-100C-SIM-C
2,000 P2RV-200C-SIM-C
3,000 P2RV-300C-SIM-C
5,000 P2RV-500C-SIM-C
32點輸入用 csm001121815_lu_7_11 500 P2RV-050C-SIM-D

連接Siemens製PLC

(32點接頭型) (1對4)

 輸入用：6ES7 421-1BL-0AA0

輸出用：6ES7 422-1BL-0AA0
1,000 P2RV-100C-SIM-D
2,000 P2RV-200C-SIM-D
3,000 P2RV-300C-SIM-D
5,000 P2RV-500C-SIM-D
32點輸出用 500 P2RV-050C-SIM-E
1,000 P2RV-100C-SIM-E
2,000 P2RV-200C-SIM-E
3,000 P2RV-300C-SIM-E
5,000 P2RV-500C-SIM-E

＊1. 與CJ1W-ID232/ID262(以及同等的端子配置之模組)連接時，PLC介面模組請使用P2RVC-8ST-I-[]-1(PNP)。

＊2. 與CJ1W-ID231/ID261(以及同等的端子配置之模組)連接時，PLC介面模組請使用P2RVC-8ST-I-[]-1(PNP)。
