規格選型
（單位：mm）
E3Z-[]-UL
小型放大器內建型光電感測器
![E3Z-[]-UL](/Images/l_3919-18-317618-198x198.jpg)
光電感測器E3Z標準型於產品系列中 新增符合UL規格認證產品
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2025年3月19日
未指定尺寸公差：公差等級IT16
本體

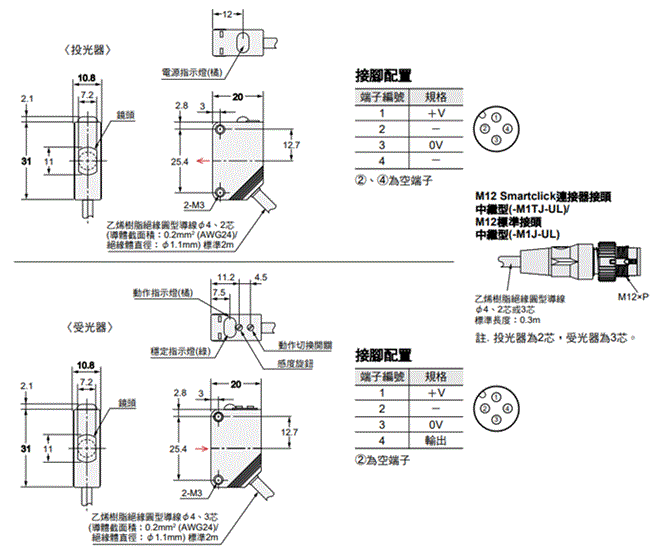

對照型 ＊
對照型(E3Z-T□□)記載有投光器、受光器的組合型號。 投光器的形式為加上 「-L」 (例：E3Z-T61-L-UL 2M)、受光器的形式為加上 「-D」 (例：E3Z-T61-D-UL 2M)的標記。 有關投光器、受光器的個別型號，請確認 「種類」。
出線型
標準型
E3Z-T61(A)/T62
E3Z-T81(A)/T82
雷射型
E3Z-LT61/LT81
![E3Z-[]-UL 外觀尺寸 4](/Images/3919_dm_118-320366.gif)
IO-Link型
E3Z-T81-IL[]
![E3Z-[]-UL 外觀尺寸 5](/Images/3919_dm_218-320367.gif)

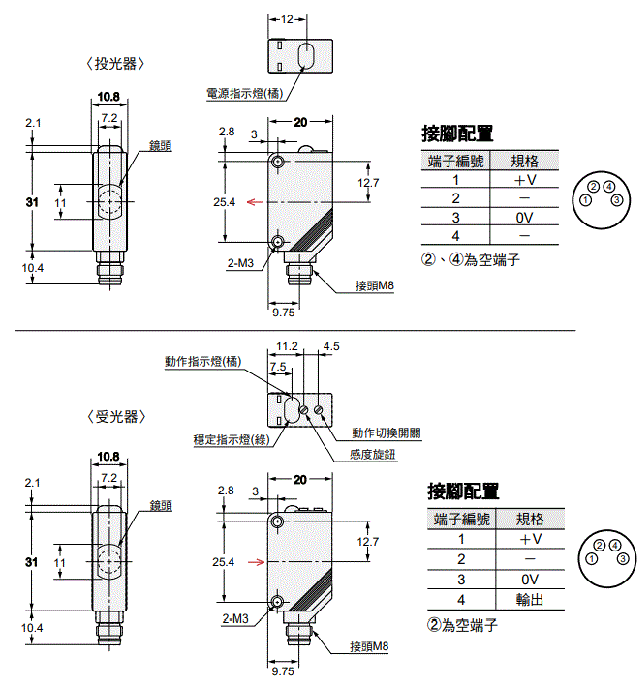

M8接頭型
標準型
E3Z-T66(A)/T67
E3Z-T86(A)/T87
雷射型
E3Z-LT66/LT86
![E3Z-[]-UL 外觀尺寸 7](/Images/3919_dm_318-320368.gif)

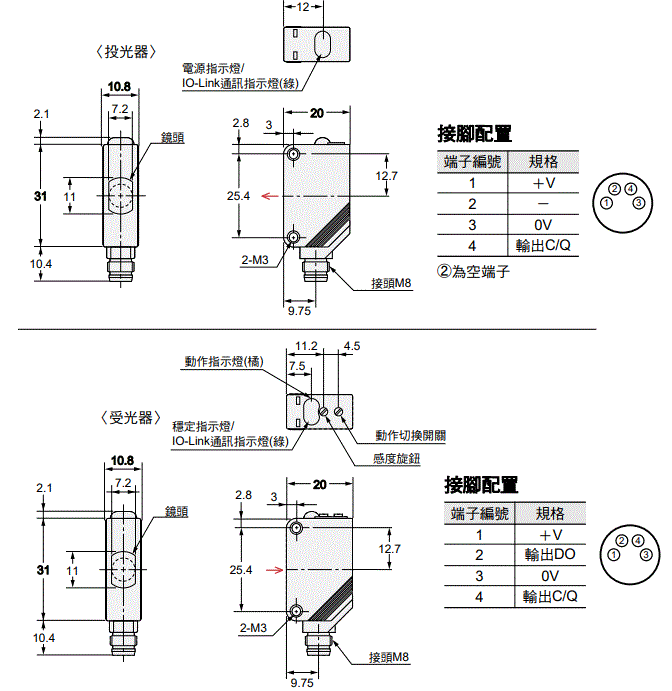

IO-Link型
E3Z-T86-IL[]
![E3Z-[]-UL 外觀尺寸 8](/Images/3919_dm_418-320369.gif)

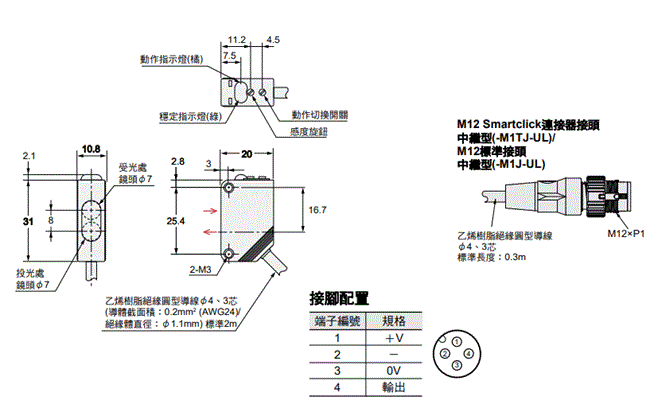

回歸反射型・擴散反射型・限定反射型
出線型
標準型
E3Z-R61/R81
E3Z-D61/D62/D81/D82
E3Z-L61/L63/L81/L83
E3Z-B61/B62/B81/B82
雷射型
E3Z-LR61/LR81
![E3Z-[]-UL 外觀尺寸 11](/Images/3919_dm_518-320370.gif)

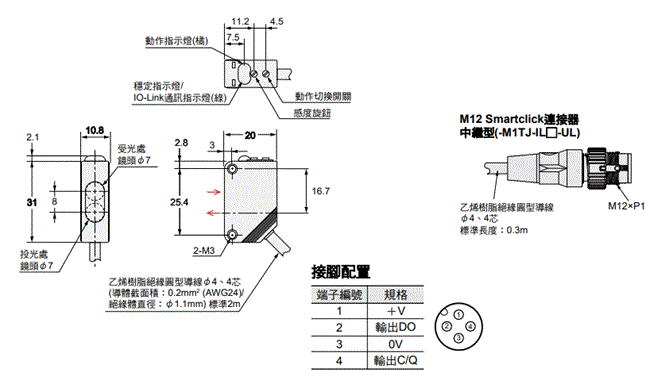

IO-Link型
E3Z-R81-IL[]
E3Z-D82-IL[]
E3Z-L81-IL[]
![E3Z-[]-UL 外觀尺寸 12](/Images/3919_dm_618-320372.gif)

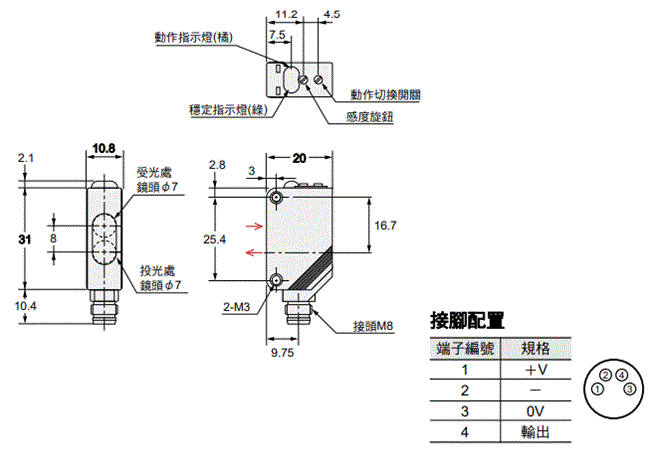

M8接頭型
標準型
E3Z-R66/R86
E3Z-D66/D67/D86/D87
E3Z-L66/L68/L86/L88
E3Z-B66/B67/B86/B87
雷射型
E3Z-LR66/LR86
![E3Z-[]-UL 外觀尺寸 14](/Images/3919_dm_718-320373.gif)

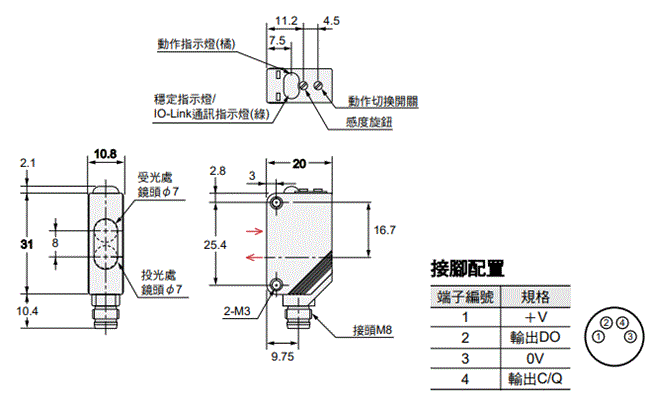

IO-Link型
E3Z-R86-IL[]
E3Z-D87-IL[]
E3Z-L86-IL[]
![E3Z-[]-UL 外觀尺寸 15](/Images/3919_dm_818-320374.gif)

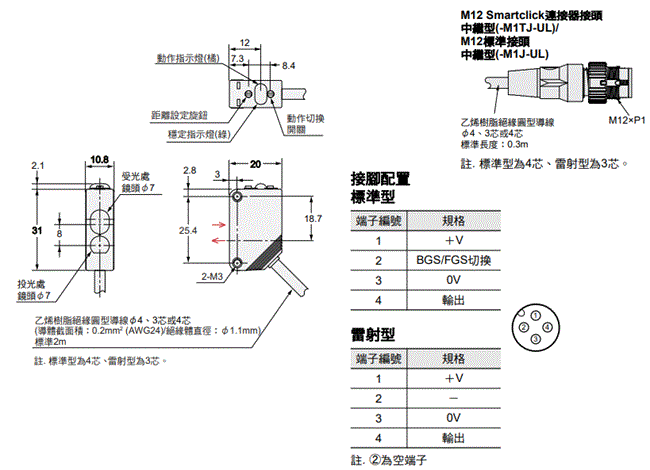

距離設定型
出線型
標準型
E3Z-LS61/LS63
E3Z-LS81/LS83
雷射型
E3Z-LL61/LL63
E3Z-LL81/LL83
![E3Z-[]-UL 外觀尺寸 18](/Images/3919_dm_918-320375.gif)

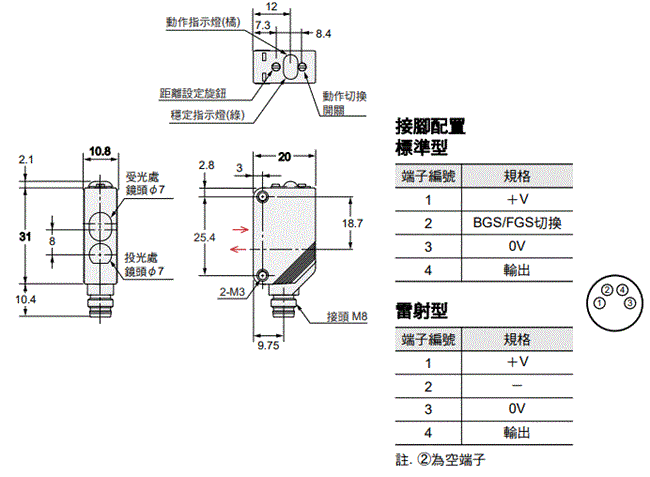

Connector Models
標準型
E3Z-LS66/LS68
E3Z-LS86/LS88
雷射型
E3Z-LL66/LL68
E3Z-LL86/LL88
![E3Z-[]-UL 外觀尺寸 20](/Images/3919_dm_1018-320376.gif)
選購品(另售)

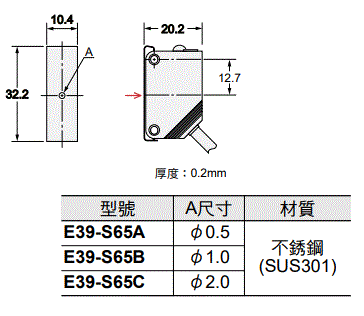

狹縫板
E39-S65A
E39-S65B
E39-S65C
![E3Z-[]-UL 外觀尺寸 23](/Images/3919_dm_1118-320377.gif)

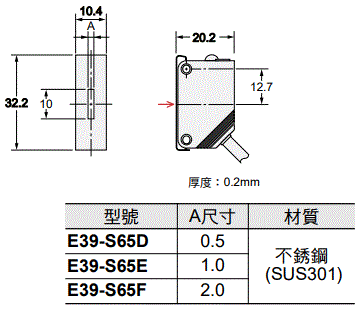

E39-S65D
E39-S65E
E39-S65F
![E3Z-[]-UL 外觀尺寸 24](/Images/3919_dm_1218-320378.gif)

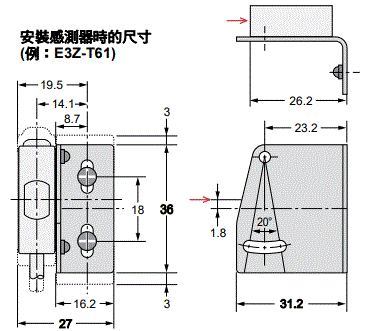

安裝金具
E39-L44
![E3Z-[]-UL 外觀尺寸 26](/Images/3919_dm_1318-320379.gif)

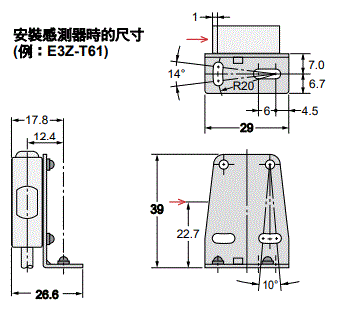

E39-L104
![E3Z-[]-UL 外觀尺寸 27](/Images/3919_dm_1418-320380.gif)
反射板
E39-R1
E39-R1S
![E3Z-[]-UL 外觀尺寸 29](/Images/3919_dm_1518-317568.gif)
材質：
〈反射面〉壓克力
〈背面〉 ABS
反射板(僅限雷射型)
E39-R6
![E3Z-[]-UL 外觀尺寸 32](/Images/3919_dm_1618-317569.gif)
材質：
〈反射面〉壓克力
〈背面〉 ABS
E39-R12
![E3Z-[]-UL 外觀尺寸 33](/Images/3919_dm_1718-317570.gif)
材質：
〈反射部位〉表面：聚碳酸酯 內部：壓克力
〈機框部位〉 ABS
安裝金具、反射板
詳細內容請參閱本公司網站(http://www.omron.com.tw) 「E39-L/E39-S/E39-R」。

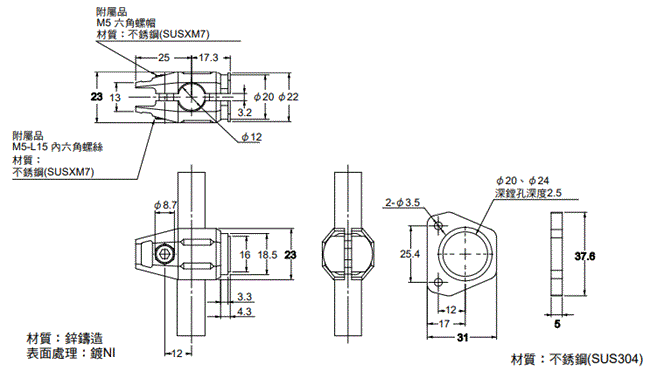

彈性安裝金具
E39-L261
![E3Z-[]-UL 外觀尺寸 36](/Images/3919_dm_1818-320381.gif)
註. 附屬品 2-M3-L10十字孔平頭小螺絲(SW+JIS W組裝)

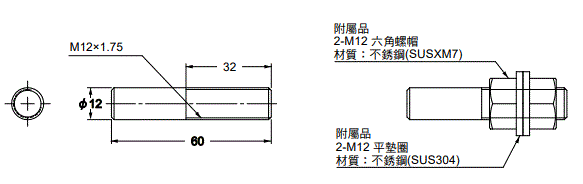

支柱 50mm
E39-L262
![E3Z-[]-UL 外觀尺寸 38](/Images/3919_dm_1918-320384.gif)
材質：不銹鋼(SUS304)

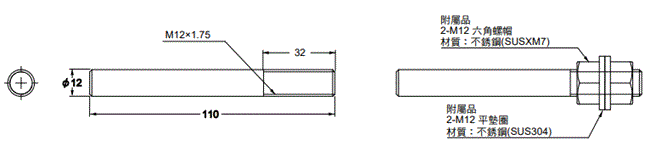

支柱 100mm
E39-L263
![E3Z-[]-UL 外觀尺寸 40](/Images/3919_dm_2018-320382.gif)
材質：不銹鋼(SUS304)

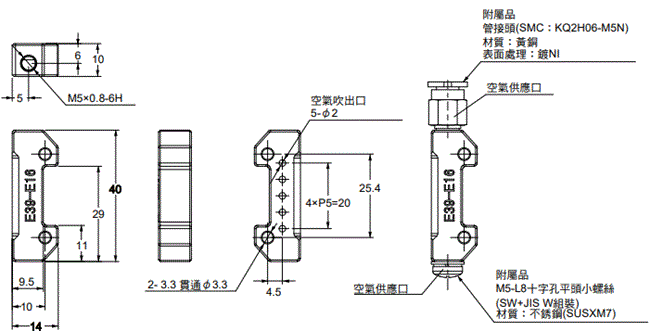

吹氣模組
E39-E16
![E3Z-[]-UL 外觀尺寸 42](/Images/3919_dm_2118-320383.gif)
更新日期 2025年3月19日
