AI 判定攝影機
更新日期 2025年10月29日

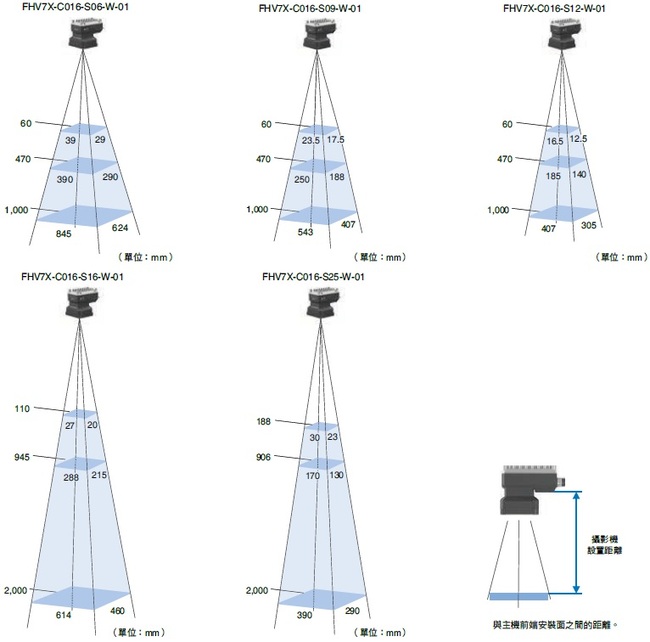

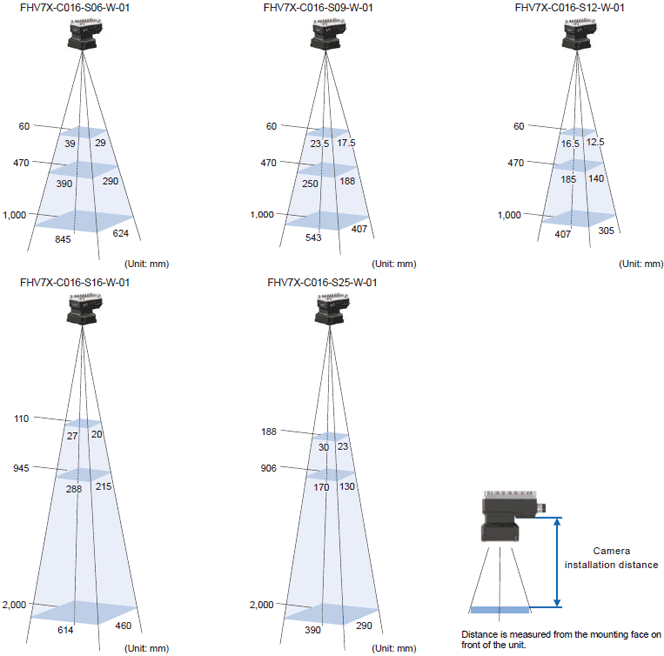

| 外觀 | 像素數 | 感光元件
|
照明 | 攝影機設置距離(mm) | X 視野 ×
Y 視野 (mm) |
型號 |
|---|---|---|---|---|---|---|
 |
160 萬像素 | 彩色 | 白色 | 60 ～ 1,000 | 39×29 ～ 845×624 | FHV7X-C016-S06-W-01 |
| 60 ～ 1,000 | 23.5×17.5 ～ 543×407 | FHV7X-C016-S09-W-01 | ||||
| 60 ～ 1,000 | 16.5×12.5 ～ 407×305 | FHV7X-C016-S12-W-01 | ||||
| 110 ～ 2,000 | 27×20 ～ 614×460 | FHV7X-C016-S16-W-01 | ||||
| 188 ～ 2,000 | 30×23 ～ 390×290 | FHV7X-C016-S25-W-01 |
180 pixel （X） × 180 pixel （Y）以上。依視野不同，mm 尺寸亦各異。請依下表進行確認。
| Y 視野 (mm) | 15 | 35 | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 可判別的最小尺寸 (mm) * | 2.5 | 6 | 8 | 17 | 25 | 33 | 42 | 50 | 67 | 83 | 100 |
＊表示該視野範圍中 180 pixel 的尺寸。
| 種類 | 纜線
長度 |
型號 | |
|---|---|---|---|
 |
電源I/O 纜線（耐繞曲） | 2m | FHV-VDB2 2M |
| 3m | FHV-VDB2 3M | ||
| 5m | FHV-VDB2 5M | ||
| 10m | FHV-VDB2 10M | ||
| 20m | FHV-VDB2 20M | ||
 |
電源I/O 纜線（耐繞曲、直角） | 2m | FHV-VDLB2 2M |
| 3m | FHV-VDLB2 3M | ||
| 5m | FHV-VDLB2 5M | ||
| 10m | FHV-VDLB2 10M | ||
| 20m | FHV-VDLB2 20M | ||
 |
乙太網路線（耐繞曲） | 2m | FHV-VNB2 2M |
| 3m | FHV-VNB2 3M | ||
| 5m | FHV-VNB2 5M | ||
| 10m | FHV-VNB2 10M | ||
| 20m | FHV-VNB2 20M | ||
 |
乙太網路線（耐繞曲、直角） | 2m | FHV-VNLB2 2M |
| 3m | FHV-VNLB2 3M | ||
| 5m | FHV-VNLB2 5M | ||
| 10m | FHV-VNLB2 10M | ||
| 20m | FHV-VNLB2 20M | ||
| 種類 | 型號 | |
|---|---|---|
 |
平行埠介面 | FHV-SDU10 |
| 種類 | 纜線
長度 |
型號 | ||
|---|---|---|---|---|
 |
智慧型攝影機數據單元纜線（耐繞曲） *1 | 2m | FHV-VUB2 2M | |
| 3m | FHV-VUB2 3M | |||
| 5m | FHV-VUB2 5M | |||
| 10m | FHV-VUB2 10M | |||
| 20m | FHV-VUB2 20M | |||
 |
智慧型攝影機數據單元纜線（耐繞曲、直角）*1 | 2m | FHV-VULB2 2M | |
| 3m | FHV-VULB2 3M | |||
| 5m | FHV-VULB2 5M | |||
| 10m | FHV-VULB2 10M | |||
| 20m | FHV-VULB2 20M | |||
 |
並列式 I/O 纜線 | 2m | XW2Z-S013-2 | |
| 5m | XW2Z-S013-5 | |||
 |
接頭端子台轉換模組專用
並列式 I/O 纜線 |
0.5m | XW2Z-050EE | |
| 1m | XW2Z-100EE | |||
| 1.5m | XW2Z-150EE | |||
| 2m | XW2Z-200EE | |||
| 3m | XW2Z-300EE | |||
| 5m | XW2Z-500EE | |||
 |
接頭端子台轉換模組*2 | 端子插入型 | --- | XW2R-J34GD-T |
| 十字螺絲型 | --- | XW2R-E34GD-T | ||
| 一字螺絲型 | --- | XW2R-P34GD-T | ||
*1. 使用本纜線時，無法連接 I/O 纜線（FHV-VDB2/VDLB2/VDBX2/VDLBX2 型）。
*2. 詳情請參閱 XW2K 型系列接頭端子台轉換組件（型錄編號：SDCA-014）、XW2R 型規格表、XW2D 型系列（型錄編號：CDLJ-032）所述。
| 種類 | 型號 | ||
|---|---|---|---|
 |
智慧型攝影機本體與照明控制器固定用安裝工具 | FHV-XMT-7 | |
 |
防水外蓋（更換用） | 乙太網路接頭用 | FHV-XWC-ECN |
 |
照明接頭用 | FHV-XWC-LCN | |
| --- | Micro SD 卡護蓋專用螺絲（更換用、10 個） | FHV-XSCR-MSD | |
| 外觀 | 詳細 | 型號 | ||
|---|---|---|---|---|
 |
EtherNet/IP、乙太網路工業用
交換式集線器 |
5 埠 | 消耗電流：
0.07 A |
W4S1-05D |
| 商品名稱 | 螢幕尺寸 | 框色 | 型號 | |
|---|---|---|---|---|
 |
智能相機 FHV7 系列
觸控式螢幕 |
15.4 吋 | 黑 | NYE2A-20F11-15WR1200 |
| 12.1 吋 | 黑 | NYE2A-20F11-12WR1200 | ||
 |
高壓防水附件（PWA） | 15.4 吋 | --- | NA-15WATW01 |
| 12.1 吋 | --- | NA-12WATW01 | ||
 |
防炫光薄膜 | 15.4 吋 | --- | NA-15WKBA04 |
| 12.1 吋 | --- | NA-12WKBA04 | ||
