E2E

標準型

E2E

近接感測器的第一選擇,世界一流水準的 性能,兼具品質的E2E型

E2E-X1R5Y□ 2M/ X2MY□ 2M/ X10/ X18M/ X1R5/ X2E/ X2F/ X2M/ X2MY/ X5E/ X5F/ X5M 將於2022年3月停產

(單位:mm)

無指定尺寸公差:公差等級 IT16

本體

型號/外觀尺寸速見表

449_dm_1

註1. M8~M30型附2個緊固螺帽與1個鋸齒型墊圈。

2. M8~M30出線型的導線部與金屬切削部均有型號的雷射標誌。但是-U型除外。

出線型 (隔離型)

圖1 E2E-X2D[]型
E2E-X1R5E[]/F[]型
449_dm_1_1
*1. PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.27mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm2、絕緣體徑:φ1.27mm)標準2m
耐油強化導線型為
聚氨酯絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)最大200m
*2. D1型:動作指示燈(紅)、設定指示燈(綠),D2/E/F型:動作指示燈(紅)
圖3 E2E-X1R5Y[]型
449_dm_1_3
* PVC絕緣圓形纜線 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)最大200m
圖5 E2E-X3D[]型
E2E-X2E[]/F[]型
449_dm_1_5
*1.PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.3mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
耐油強化導線型為
聚氨酯絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)控制輸出最大200m 診斷輸出最大100m
*2. D1型:動作指示燈(紅)、設定指示燈(綠),D2/E/F型:動作指示燈(紅)
圖7 E2E-X2Y[]型
449_dm_1_7
* PVC絕緣圓形纜線 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)最大200m

出線型 (非隔離型)

圖2 E2E-X4MD[]型
E2E-X2ME[]/F[]型
449_dm_1_2
*1. PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
延長導線(單獨金屬配管)最大200m
*2. D1型:動作指示燈(紅)、設定指示燈(綠),D2/E/F型:動作指示燈(紅)
圖4 E2E-X2MY[]型
449_dm_1_4
* PVC絕緣圓形纜線 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)最大200m

圖6 E2E-X8MD []
E2E-X5ME[]/F[]型
449_dm_1_6
*1. PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.3mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
PVC絕緣圓形電纜 φ4、3芯(導體截面積:0.3mm 2 、絕緣體徑:φ1.27mm)標準2m
延長導線(單獨金屬配管)控制輸出最大200m 診斷輸出最大100m
*2. D1型:動作指示燈(紅)、設定指示燈(綠),D2/E/F型:動作指示燈(紅)
圖8 E2E-X5MY[]型
449_dm_1_8
* PVC絕緣圓形纜線 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m
延長導線(單獨金屬配管)最大200m
安裝孔加工尺寸
449_dm_2

出線型(隔離型)

圖9 E2E-X3T1型

449_dm_2_9

*1. PVC絕緣圓形電纜 φ4、2芯(導體截面積:0.3mm2、絕緣體徑:φ1.3mm)標準2m

延長導線(單獨金屬配管)最大200m

*2. 動作指示燈(紅)、設定指示燈(綠)


圖10 E2E-X7D[]型/E2E-X5E[]/F[]型

E2E-X5Y[]型/E2E-X7T1型

449_dm_2_10

*1. PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m

PVC絕緣圓形電纜 φ6、3芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m

耐繞曲導線型為

PVC絕緣圓形電纜 φ6、2芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.74mm)標準2m

PVC絕緣圓形電纜 φ6、3芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.74mm)標準2m

耐油強化導線型為

聚氨酯絕緣圓形纜線 φ6、2芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.9mm)標準2m

延長導線(單獨金屬配管)控制輸出最大200m

診斷輸出最大100m

*2. D1、T型:動作指示燈(紅)、設定指示燈(綠)

D2/E/F、Y型:動作指示燈(紅)


圖12 E2E-X10D[]型/E2E-X10E[]/F[]型

E2E-X10Y[]型/E2E-X10T1型

449_dm_2_12

*1. PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m

PVC絕緣圓形電纜 φ6、3芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.9mm)標準2m

耐繞曲導線型為

PVC絕緣圓形電纜 φ6、2芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.74mm)標準2m

PVC絕緣圓形電纜 φ6、3芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.74mm)標準2m

耐油強化導線型為

聚氨酯絕緣圓形纜線 φ6、2芯 (導體截面積:0.5mm 2 、絕緣體徑:φ1.9mm)標準2m

延長導線(單獨金屬配管)控制輸出最大200m

診斷輸出最大100m

*2. D1、T型:動作指示燈(紅)、設定指示燈(綠)

D2/E/F、Y型:動作指示燈(紅)

出線型(非隔離型)

圖11 E2E-X14MD[]型/E2E-X10ME[]/F[]型
E2E-X10MY[]型
449_dm_2_11
*1. PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m
PVC絕緣圓形電纜 φ6、3芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.74mm)標準2m
PVC絕緣圓形電纜 φ6、3芯(導體截面積:0.5mm2、絕緣體徑:φ1.74mm)標準2m
延長導線(單獨金屬配管)控制輸出最大200m
診斷輸出最大100m
*2. D1、T型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F、Y型:動作指示燈(紅)
圖13 E2E-X20MD[]型/E2E-X18ME[]/F[]型
E2E-X18MY[]型
449_dm_2_13
*1. PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m
PVC絕緣圓形電纜 φ6、3芯(導體截面積:0.5mm2、絕緣體徑:φ1.9mm)標準2m
耐繞曲導線型為
PVC絕緣圓形電纜 φ6、2芯(導體截面積:0.5mm2、絕緣體徑:φ1.74mm)標準2m
PVC絕緣圓形電纜 φ6、3芯(導體截面積:0.5mm2、絕緣體徑:φ1.74mm)標準2m
延長導線(單獨金屬配管)控制輸出最大200m
診斷輸出最大100m
*2. D1、T型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F、Y型:動作指示燈(紅)
安裝孔加工尺寸
449_dm_3

M8接頭型 (隔離型)

圖24 E2E-X2D[]-M3G型/E2E-X1R5E[]-M3/X1R5F[]-M3型

449_dm_3_24

*D1型:動作指示燈(紅)

設定指示燈(綠)

D2/E/F型:動作指示燈(紅)

M8接頭型 (非隔離型)

圖25 E2E-X4MD[]-M3G型/E2E-X2ME[]-M3/X2MF[]-M3型

449_dm_3_25

*D1型:動作指示燈(紅)

設定指示燈(綠)

D2/E/F型:動作指示燈(紅)

M12接頭型 (隔離型)

圖14 E2E-X2D[]-M1 (G)型
E2E-X1R5E[]-M1/X1R5F[]-M1型
449_dm_3_14
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F型:動作指示燈(紅)
圖16 E2E-X3D[]-M1 (G)型
E2E-X2E[]-M1/X2F[]-M1型
449_dm_3_16
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F型:動作指示燈(紅)
圖18 E2E-X2Y[]-M1型
449_dm_3_18
圖20 E2E-X7D[]-M1(G)型/E2E-X5E[]-M1/X5F[]-M1型
E2E-X5Y[]-M1型
449_dm_3_20
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E、Y型:動作指示燈(紅)
圖22 E2E-X10D[]-M1(G)型/E2E-X10E[]-M1/X10F[]-M1型
E2E-X10Y[]-M1型
449_dm_3_22
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E、Y型:動作指示燈(紅)

M12接頭型 (非隔離型)

圖15 E2E-X4MD[]-M1(G)型
E2E-X2ME[]-M1/X2MF[]-M1型
449_dm_3_15
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F型:動作指示燈(紅)
圖17 E2E-X8MD[]-M1(G)型
E2E-X5ME[]-M1/X5MF[]-M1型
449_dm_3_17
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E/F型:動作指示燈(紅)
圖19 E2E-X5MY[]-M1型
449_dm_3_19
圖21 E2E-X14MD[]-M1(G)型/E2E-X10ME[]-M1/X10MF[]-M1型
E2E-X10MY[]-M1型
449_dm_3_21
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E、Y型:動作指示燈(紅)
圖23 E2E-X20MD[]-M1(G)型/E2E-X18ME[]-M1/X18MF[]-M1型
E2E-X18MY[]-M1型
449_dm_3_23
*D1型:動作指示燈(紅)、設定指示燈(綠)
D2/E、Y型:動作指示燈(紅)
安裝孔加工尺寸
449_dm_4

接頭中繼型(隔離型)

圖26 E2E-X2D[]-M1TGJ-U型*3
E2E-X2D1-M1TGJ型
449_dm_4_26
*1.無-U:PVC絕緣圓形電纜 φ4
-U:聚氨酯絕緣圓形電纜 φ4
標準300mm
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
*3. M1TGJ型接頭為XS5型
(Smartclick接頭型)。
圖27 E2E-X3D[]-M1GJ型
E2E-X3D1-M1J-T型
E2E-X3D[]-M1TGJ-U型*3
E2E-X3D1-M1TGJ型
449_dm_4_27
*1. 無-U:PVC絕緣圓形電纜 φ4
-U:聚氨酯絕緣圓形電纜 φ4
標準300mm
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
*3. M1TGJ型接頭為XS5型
(Smartclick接頭型)。

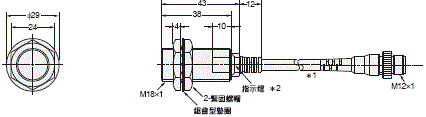

圖29 E2E-X7D[]-M1GJ型
E2E-X7D[]-M1J-T型
E2E-X7D[]-M1TGJ-U型 *3
E2E-X7D1-M1TGJ型
449_dm_4_29
*1. 無-U:PVC絕緣圓形電纜 φ6
-U:聚氨酯絕緣圓形電纜 φ6
標準300mm
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
*3. M1TGJ型接頭為XS5型
(Smartclick接頭型)。
圖31 E2E-X10D[]-M1GJ型
E2E-X10D[]-M1J-T型
E2E-X10D[]-M1TGJ-U型 *3
E2E-X10D1-M1TGJ型
449_dm_4_31
*1. 無-U:PVC絕緣圓形電纜 φ6
-U:聚氨酯絕緣圓形電纜 φ6
標準300mm
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
*3. M1TGJ型接頭為XS5型
(Smartclick接頭型)。

接頭中繼型(非隔離型)

圖28 E2E-X8MD1-M1GJ型
E2E-X8MD1-M1TGJ型
449_dm_4_28
*1. PVC絕緣圓形纜線 φ4
標準300mm
*2. 動作指示燈(紅)、設定指示燈(綠)
圖30 E2E-X14MD[]-M1GJ型
E2E-X14MD1-M1TGJ型
449_dm_4_30
*1. PVC絕緣圓形電纜 φ6
標準300mm
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
圖32 E2E-X20MD1-M1GJ型
E2E-X20MD1-M1TGJ型
449_dm_4_32
*1. PVC絕緣圓形電纜 φ6
標準300mm
*2. 動作指示燈(紅)、設定指示燈(綠)
安裝孔加工尺寸
449_dm_5

近接感測器+感測器I/O接頭連接時的尺寸

449_dm_6


XS2F型連接時的尺寸

449_dm_7

*感測器直徑M12,AC/DC的外觀尺寸(感測器全長)不同。

因此,連接感測器I/O接頭時的尺寸會改變,請多加注意。


XS3F型連接時的尺寸

449_dm_8

選購品(另售)

感測器I/O接頭
詳情請參閱➜「感測器I/O接頭/感測器控制器」。
安裝金具
保護蓋
防濺鍍附著用保護蓋
等詳細內容請參閱➜Y92[]型。
