(單位:mm)

無指定尺寸公差:公差等級 IT16

出線型

長距離型

E2EQ 外觀尺寸 3

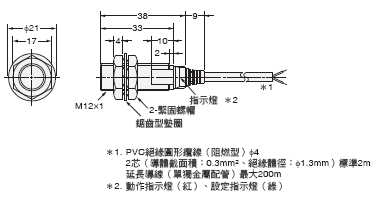

E2EQ-X4X1型

E2EQ 外觀尺寸 4

E2EQ-X8X1型

E2EQ 外觀尺寸 5

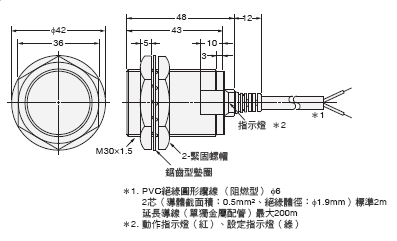

E2EQ-X15X1型

E2EQ 外觀尺寸 6

標準型

E2EQ 外觀尺寸 7

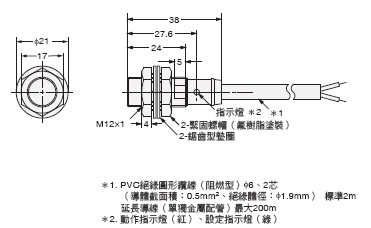

E2EQ-X3D1型

E2EQ 外觀尺寸 8

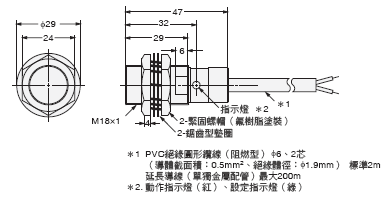

E2EQ-X7D1型

E2EQ 外觀尺寸 9

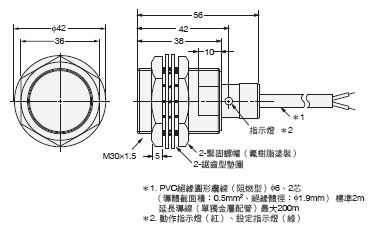

E2EQ-X10D1型

E2EQ 外觀尺寸 10

接頭中繼型

E2EQ 外觀尺寸 11

長距離型

E2EQ-X4X1-M1(T)J型

E2EQ 外觀尺寸 13

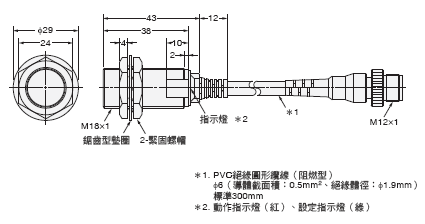

E2EQ-X8X1-M1(T)J型

E2EQ 外觀尺寸 14

E2EQ-X15X1-M1(T)J型

E2EQ 外觀尺寸 15

標準型

E2EQ 外觀尺寸 16

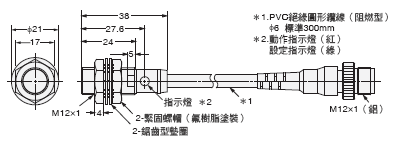

E2EQ-X3D1-M1(T)GJ型

E2EQ 外觀尺寸 17

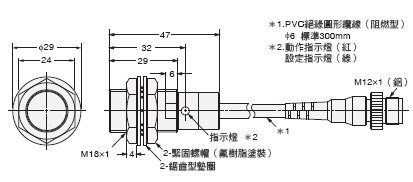

E2EQ-X7D1-M1(T)GJ型

E2EQ 外觀尺寸 18

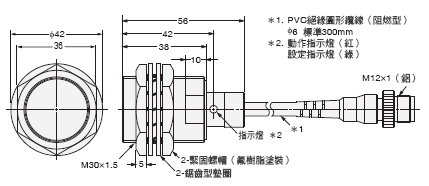

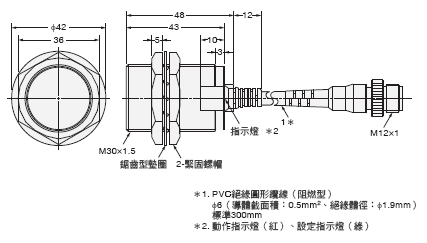

E2EQ-X10D1-M1(T)GJ型

E2EQ 外觀尺寸 19

安裝孔加工尺寸

E2EQ 外觀尺寸 20
