(單位:mm)

無指定尺寸公差:公差等級 IT16

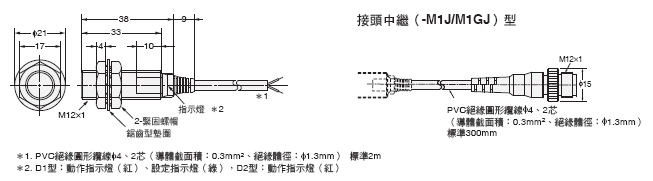

E2EZ-X2D[]-N型

E2EZ 外觀尺寸 2

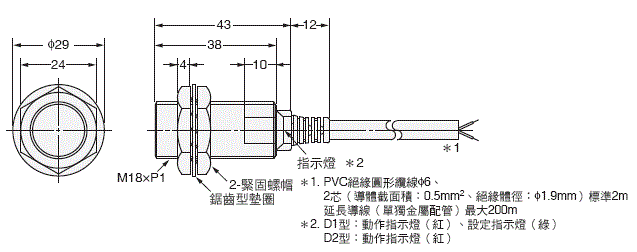

E2EZ-X4D[]-N型

E2EZ 外觀尺寸 3

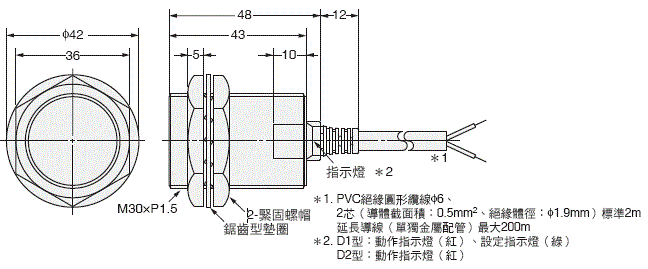

E2EZ-X8D[]-N型

E2EZ 外觀尺寸 4

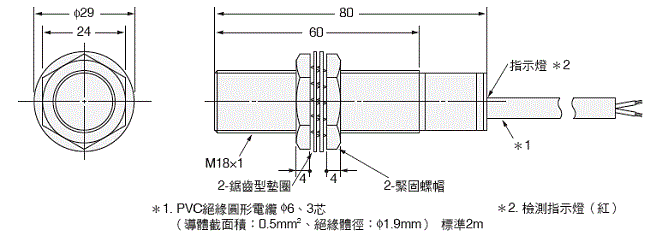

E2EZ-X4C1型
E2EZ-X4B1型


454_dm_4

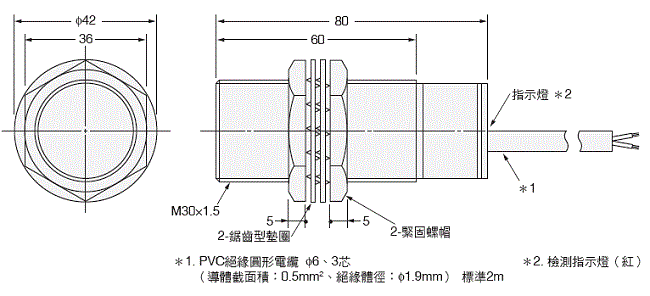

E2EZ-X8C1型
E2EZ-X8B1型


454_dm_5

安裝孔加工尺寸

E2EZ 外觀尺寸 7

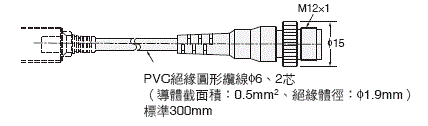

接頭中繼(-M1J/M1GJ)型

E2EZ 外觀尺寸 8
