(單位:mm)

無指定尺寸公差:公差等級 IT16

直流3線式

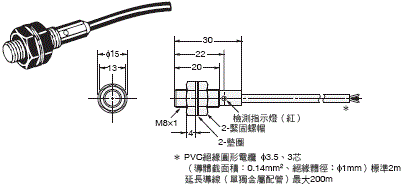

E2F-X1R5E[]型/-X1R5F[]型

456_dm_1

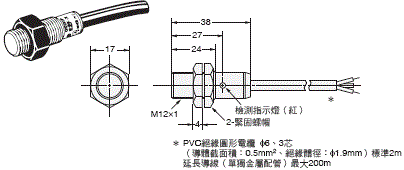

E2F-X2E[]型/X2F[]型

456_dm_2

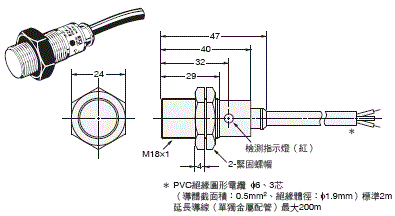

E2F-X5E[]型/-X5F[]

456_dm_3

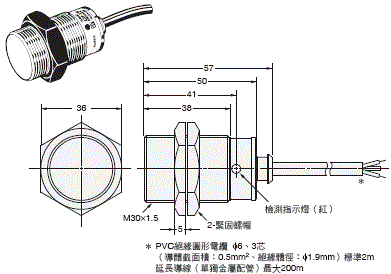

E2F-X10E[]型/-X10F[]型

456_dm_4

交流2線式

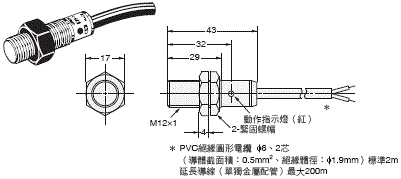

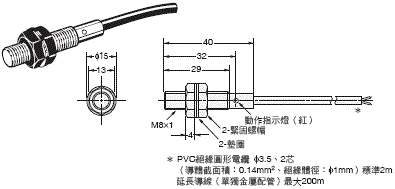

E2F-X1R5Y []

456_dm_5

E2F-X2Y[]

456_dm_6

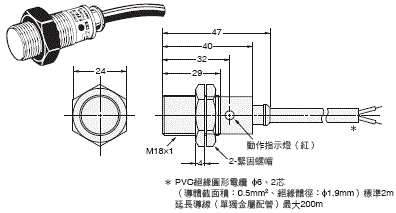

E2F-X5Y[]

456_dm_7

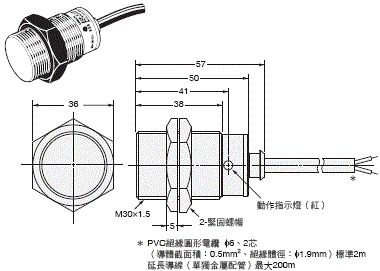

E2F-X10Y[]

456_dm_8

安裝孔加工尺寸

456_dm_9
