(單位:mm)

R87F-A[]A15 AC軸流風扇([]120×t38、端子類型)

R87F / R87T 外觀尺寸 1

R87F-A[]A13 AC軸流風扇([]120×t25、端子類型)

R87F / R87T 外觀尺寸 2

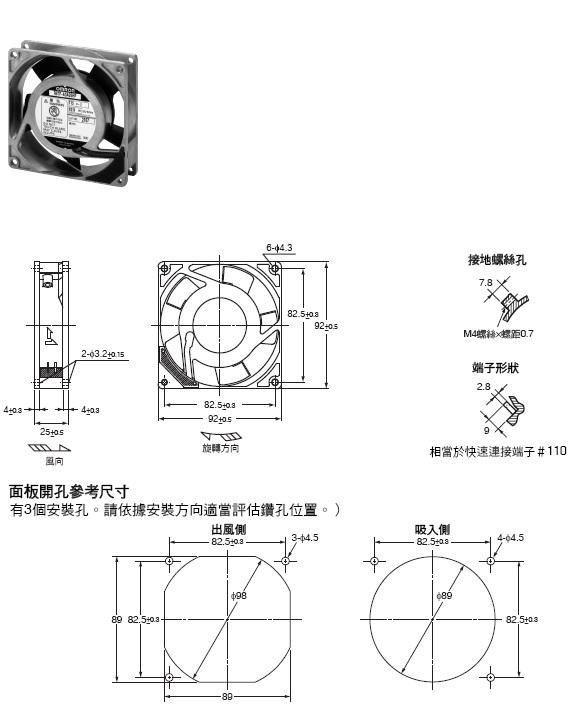

R87F-A[]A93 AC軸流風扇([]92×t25、端子類型)

R87F / R87T 外觀尺寸 3

R87F-A[]A85 AC軸流風扇([]80×t38、端子類型)

R87F / R87T 外觀尺寸 4

R87F-A[]A83 AC軸流風扇([]80×t25、引線類型)

R87F / R87T 外觀尺寸 5

R87T-A[]A15H-WR 防水型AC軸流風扇([]120×t38、引線類型)

R87T-A[]A07 AC軸流電扇(φ150×t55、引線類型)

809_dm_7

R87T-A[]A05 AC軸流電扇(φ150×t38、引線類型)

809_dm_8

R87T-A[]A15 AC軸流風扇([]120×t38、端子類型)

R87F / R87T 外觀尺寸 9

R87T-A[]A85 AC軸流電扇([]80×t38、引線類型)

R87F / R87T 外觀尺寸 10

R87T-A[]A83 AC軸流風扇([]80×t25、引線類型)

R87F / R87T 外觀尺寸 11

R87F-PC 插頭

R87F-PC型

R87F / R87T 外觀尺寸 12

可連接的端子形狀適合快速連接端子#110 。
註. 插頭符合端子類型軸流風扇。

R87F-PCJT 型

R87F / R87T 外觀尺寸 14

可連接的端子形狀適合快速連接端子#110。

註. 插頭符合端子類型軸流風扇。

R87F-FG 手指誤觸保護罩

R87F-FG150型

R87F / R87T 外觀尺寸 16

R87F-FG120 型

R87F / R87T 外觀尺寸 17

R87F-FG90型

R87F / R87T 外觀尺寸 18

R87F-FG80型

R87F / R87T 外觀尺寸 19

R87F-FL 過濾器

R87F-FL120型

R87F / R87T 外觀尺寸 20

R87F-FL90型

R87F / R87T 外觀尺寸 21

R87F-FL80型

R87F / R87T 外觀尺寸 22

R87F-FL120S型

R87F / R87T 外觀尺寸 23

註1. 絲網過濾器的材質為鋁,所以有EMI/RFI(電磁波抗干擾)的效果。
 2. 安裝絲網過濾器時,請注意避免絲網接觸到葉片。

絲網:30×30/鋁網(每1吋有30根鋁線)
