規格選型
（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2022年7月11日

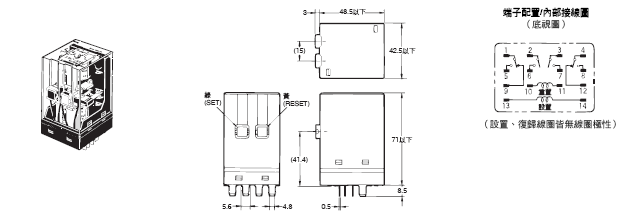

本體
G7K-412S型

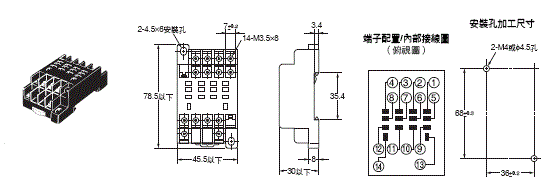

連接插座（另售）

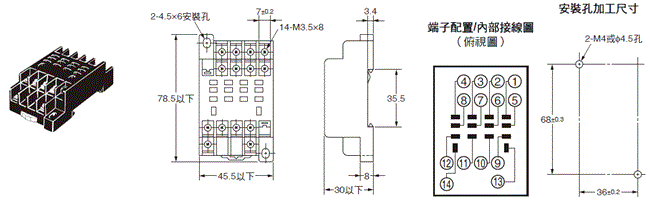

PTF14A型正面連接插座
鋁軌安裝/螺絲安裝共用
安裝支架PKC型
插座安裝高度
註1. PTF14A 型插座的額定為最大10A、240V，但G7K-412S 型的通電電流為3A，請在接點額定範圍內使用。
2. 請使用PKC1組（內含2個）作為G7K型與PTF14A型的安裝支架。
3. 將安裝支架插入PTF14A型插座，確認安裝支架不會脫落之後即可使用。
4. 設置、復歸按鈕的顏色不同。
設置按鈕：綠色
復歸按鈕：黃色
5. 以螺絲鎖緊連接正面連接插座時，請使用壓接端子等適當的連接端子，或確實鎖緊螺絲以確保連接線沒有鬆弛的情況。
適當的鎖合扭力為0.78～1.18N·m。
6. 配線時，導線應保留適當的長度，避免在端子上施加過度的力量（2N以上）。
另外，請確實處理導線尾端，以避免外露的導線造成短路。
