規格選型
（單位：mm）
S8T-DCBU-02
瞬間跳電對策模塊
可預先防範因瞬間跳電導致裝置停止、資料消失等問題。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2015年8月8日

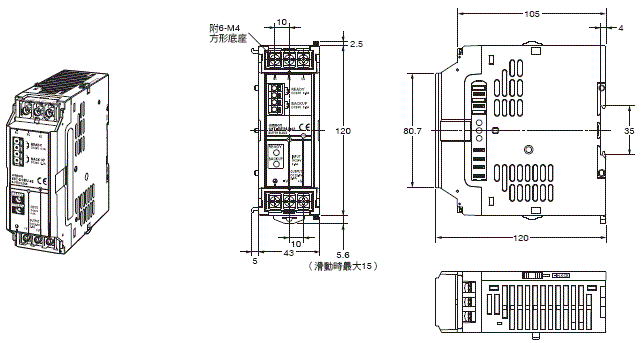

本體
瞬間跳電對策模塊
S8T-DCBU-02型

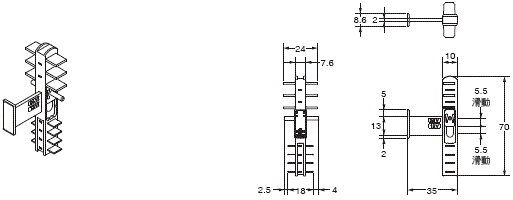

總線連接器
S8T-BUS03型
軌道安裝用選購品
安裝軌道（鋁製）

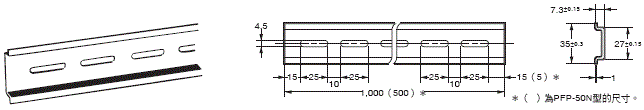

PFP-100N型
PFP-50N型

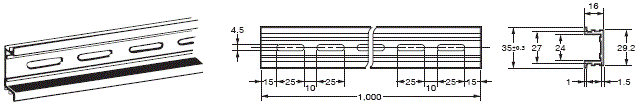

安裝軌道（鋁製）
PFP-100N2型

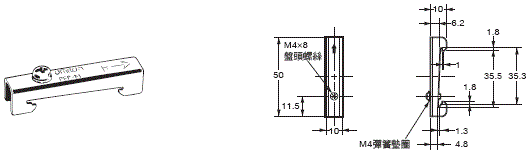

固定金具（端板）
PFP-M型

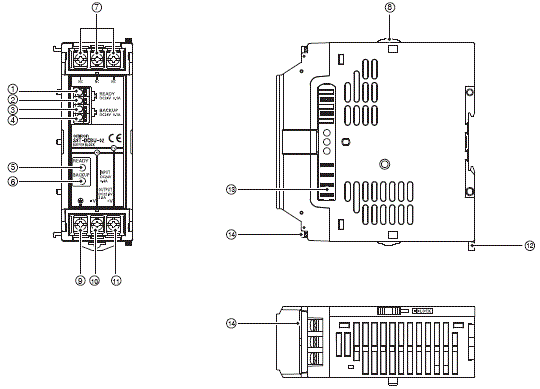

各部位名稱
瞬間跳電對策模塊
S8T-DCBU-02型
①②READY（READY：B接點）
③④備用輸出（BACKUP：B接點）
⑤READY指示燈（READY：綠色）
⑥備用指示燈（BACKUP：紅色）
⑦NC
⑧滑件
⑨接地端子（
）
）⑩輸出入端子（－V）
⑪輸出入端子（＋V）
⑫軌道止擋
⑬總線連接器連接部
⑭端子蓋
總線連接器
S8T-BUS03型
①選擇器
②（GR）總線連接器端子
③NC
④直流（＋V）總線連接器端子
⑤直流（－V）總線連接器端子
更新日期 2015年8月8日
