規格選型
| 型號 | S8T-DCBU-02 | ||
|---|---|---|---|
| 輸入條件 | 電壓範圍 | DC24～28V | |

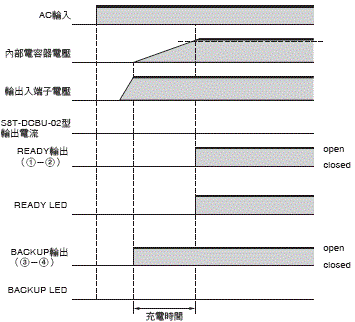

| 電流 | 充電時 | 0.4A | |
| 待機時 | 0.18A | ||
| 輸出特性＊1 | 備用時 | 輸出電壓 | 輸入24V時 ： 22.5V TYP.、22.0Vmin
輸入28V時 ： 26.4V TYP.、25.8Vmin |
| 輸出電流 | 2.5A | ||

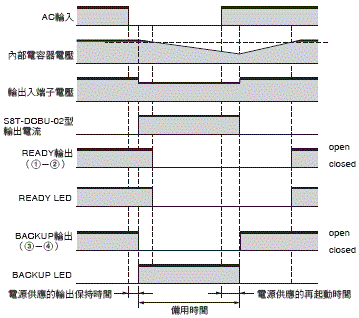

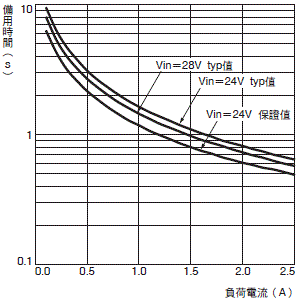

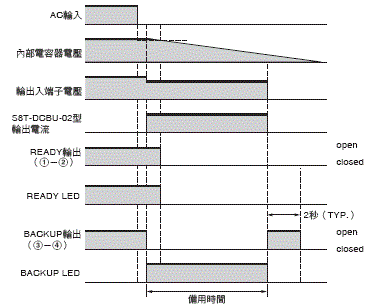

| 備用時間＊2 | 降至DC21.6V為止的時間(充滿電時)
1,000ms以上(輸出電流1.2A) 500ms以上(輸出電流2.5A) |
||
| 附屬功能 | 輸出功能＊3 | READY指示燈 | 有(顏色：綠) |
| READY輸出 | 有(繼電器：DC24V、0.1A max.) | ||
| 備用指示燈 | 有(顏色：紅) | ||
| 備用輸出 | 有(繼電器：DC24V、0.1A max.) | ||
| 過電流保護 | 倒L垂下型、自動復歸、過電流檢測點 5.8～6.8A | ||
| 過電壓保護 | 有 | ||
| 並聯操作 | 可(最多4台) | ||
| 串聯操作 | 不可 | ||

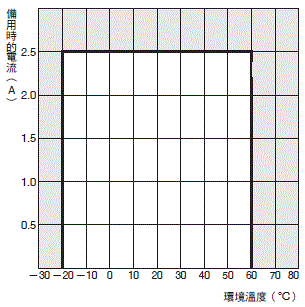

| 其他 | 使用環境溫度 | 請參閱降額曲線（不可結冰結露） | |
| 保存溫度 | -25～+65°C | ||
| 使用環境濕度 | 25～85%(保存濕度25～90%) | ||
| 耐電壓 ＊4 | AC1.0kV 1min(全DC連接端子)與( )間(檢出電流20mA) |
||
|
AC500V 1min(所有DC連接端子・ (所有輸出訊號端子)間(檢出電流20mA) |
|||
| 絕緣阻抗 | 100MΩ min.(全DC連接端子)與()間 at 500 VDC |
||
| 耐震動＊5、＊6 | 10～55Hz 單側振幅0.375mm 3方向 各2h無異常 | ||
| 耐衝撃＊5、＊6 | 150m/s2 6方向各3次無異常 | ||
| 雜音端子電壓＊5 | 符合EN61204-3 Class B、遵循 FCC Class A | ||
| 放射性危害強度 | 符合EN61204-3 Class B | ||
| 規格認證 | UL ： UL508（Listing、Class2 ： Per UL1310）＊7
cUL ： CSA C22.2 No.107.1 EN ： EN62477-1 |
||
| SEMI規格 | SEMI F47-0200 | ||
| 重量 | 450g以下 | ||
＊2. 詳細說明請參閱規格說明書第 10 頁的「■備用時間」。
＊3. 詳細說明請參閱規格說明書第 7 頁的「■功能說明」。
＊4. 連接N台S8T-DCBU-02型時檢出電流請以20mA×N計算。
＊5. 依據S8TS-06024[]型的連接來規定。
＊6. 請將端板（PFP-M型：另售）安裝於本體的兩端。請參閱規格說明書第 14 頁的「■軌道安裝用選購品」。
＊7. UL508 （Class 2：Per UL1310）僅限連接至S8TS-06024[]型：1台、S8T-DCBU-02型：1台。
