S8VK-G

電源供應器(15/30/60/120/240/480W型)

S8VK-G

可在環境溫度-40~+70℃ 廣範圍內使用,輕巧設計有助於裝置及設備的小型化

(單位:mm)

S8VK-G015[][]型(15W)

S8VK-G 外觀尺寸 1

S8VK-G030[][]型(30W)

S8VK-G 外觀尺寸 2

S8VK-G060[][]型(60W)

S8VK-G 外觀尺寸 3

S8VK-G12024型(120W)

S8VK-G 外觀尺寸 4

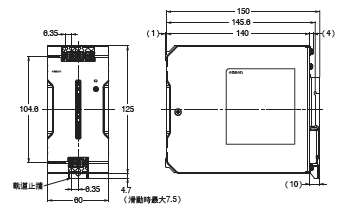

S8VK-G240[][]型(240W)

S8VK-G 外觀尺寸 5

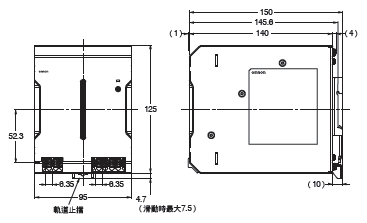

S8VK-G480[][]型(480W)

S8VK-G 外觀尺寸 6

軌道安裝用選購品

支撐軌道(鋁製)

PFP-100N型
PFP-50N型

S8VK-G 外觀尺寸 8

支撐軌道(鋁製)

PFP-100N2型

S8VK-G 外觀尺寸 9

阻擋金具(端板)

PFP-M型

S8VK-G 外觀尺寸 10

註. 如有可能承受震動、衝擊,可能會因為鋁的磨耗而產生金屬碎屑,請使用鐵製DIN軌道。

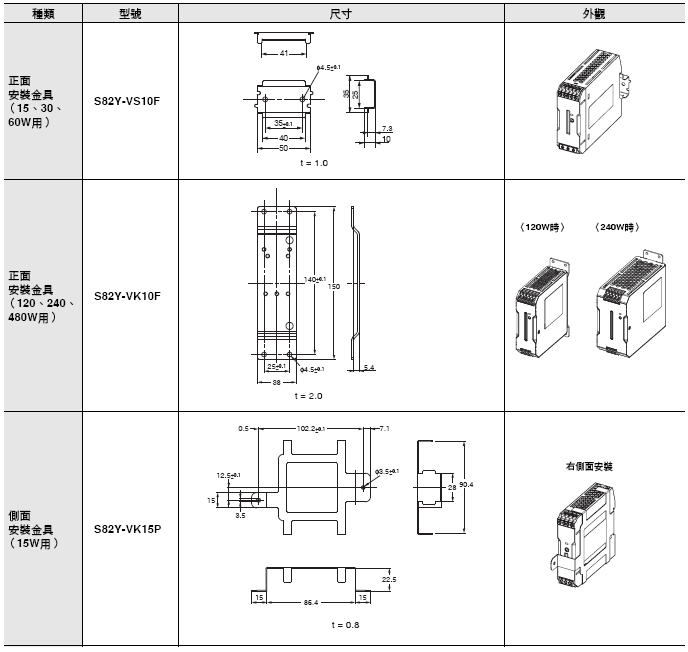

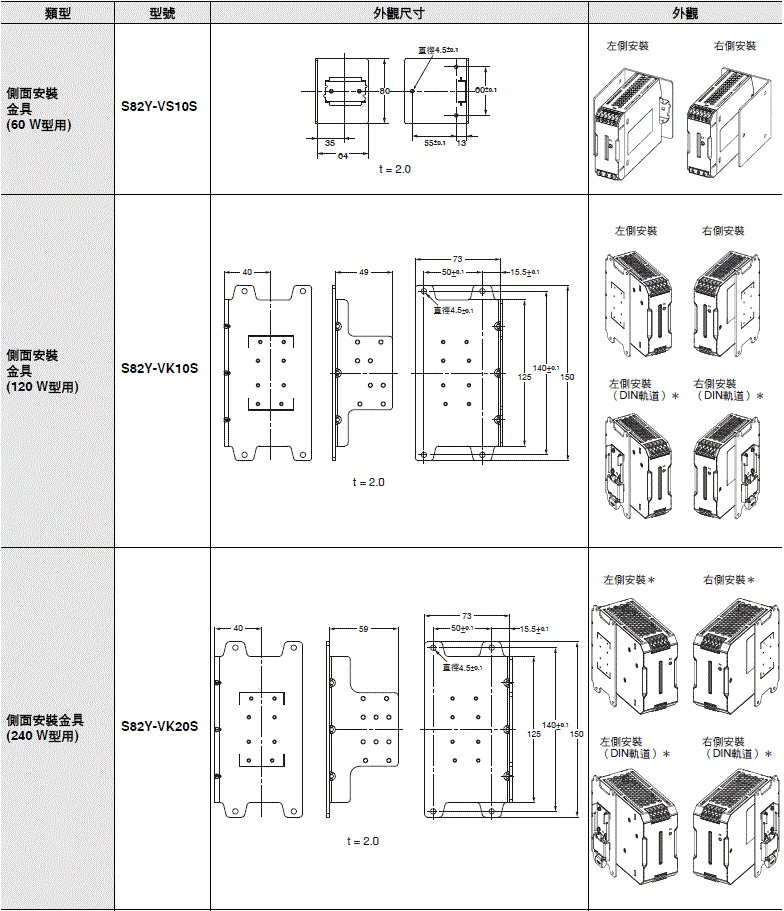

安裝金具

3178_dm_10

3178_dm_11


*可藉由拆卸本體背面的DIN軌道安裝金具並更換為側面安裝金具,在側面安裝的狀態下安裝DIN軌道。
