NX-ECC

NX系列 EtherCAT耦合模組

NX-ECC

在系統上彈性地建構出可支援EtherCAT的高速、高精度遠端I/O

(單位:mm)

通訊耦合器模組(NX-ECC201型/NX-ECC202型)

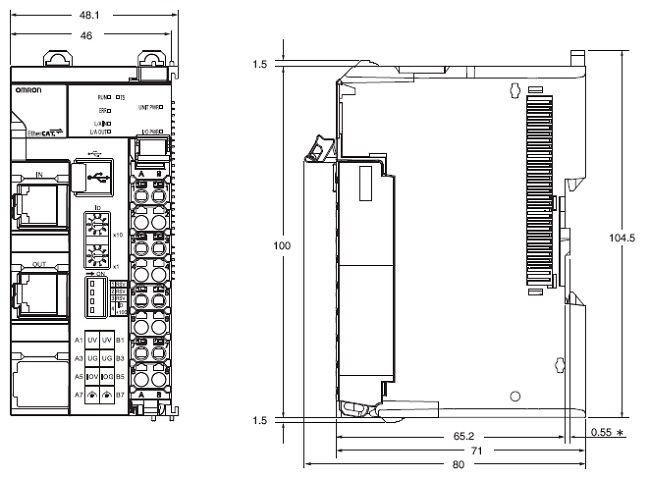

單體時

3184_dm_1

*批號至2014年12月為止的產品為1.35mm。

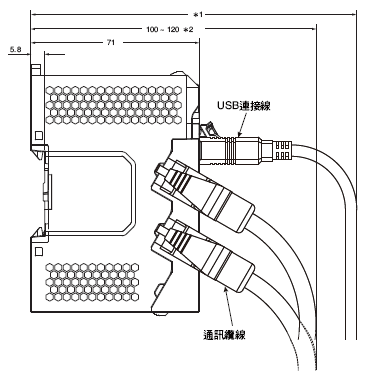

連接纜線時

3184_dm_2

*1. 尺寸會因市售的USB纜線規格而有所變化。請確認您所使用的USB纜線規格。
*2. 模組背面的通訊纜線尺寸
  ・100mm:使用MPS588-C接頭時
  ・120mm:使用XS6G-T421-1型接頭時

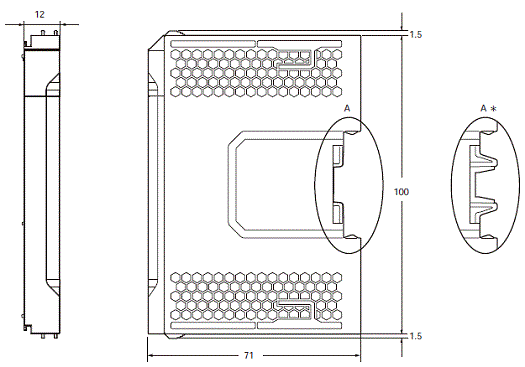

端蓋

3184_dm_3

*批號至2014年12月為止的產品形狀。
