NX-ECC

NX系列 EtherCAT耦合模組

NX-ECC

在系統上彈性地建構出可支援EtherCAT的高速、高精度遠端I/O

關於適合規格

有關各型號的最新適合規格請至本公司網頁(https://www.omron.com.tw 或https://www.ia.omron.co.com)或向本公司業務人員確認。

產品名稱 通訊周期*1*2 NX模組耗電量 IO電源最大電流 型號

EtherCAT耦合器模組

3184_lu_1

250~4000μs *2 1.45W 以下 4A NX-ECC201
250~4000μs *2 10A NX-ECC202
125~10000μs *2 1.25W以下 NX-ECC203

建議使用之EtherCAT通訊線

 EtherCAT使用類別5以上的STP纜線(鋁質膠帶及附有雙重遮蔽隔離線的雙絞線)。以直接接線方式使用。
附接頭型纜線
產品名稱 形狀 廠商 纜線長度(m)
*1
型號
附兩端接頭之纜線(RJ45/RJ45)
RJ45接頭小型 *1
尺寸/線芯數(對數):
AWG26 × 4P
纜線披覆材質:LSZH *2
線色:黃色 *3
3184_lu_2
OMRON Corporation 0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
附兩端接頭之纜線(RJ45/RJ45)
RJ45接頭堅固型 *1
尺寸/線芯數(對數):
AWG22 × 2P
纜線顏色:淺藍色
3184_lu_3
OMRON Corporation 0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
附插頭兩側接頭纜線(M12直軸/M12直軸)
強化隔離接頭纜線規格 *4
M12智慧型連接器(Smartclick)接頭型
尺寸/線芯數(對數):AWG22 x 2P
纜線顏色:黑色
 3184_lu_4
OMRON Corporation 0.5 XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2-SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
附插頭兩側接頭纜線(M12直軸/RJ45)
強化隔離接頭纜線規格 *4
M12智慧型連接器(Smartclick)接頭型
RJ45接頭堅固型
尺寸/線芯數(對數):AWG22 x 2P
纜線顏色:黑色
 3184_lu_5
OMRON Corporation 0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS
*1 本公司備有小體積型纜線,長度分別為0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
本公司備堅固型附兩端接頭纜線(RJ45/RJ45),長度分別為0.3、0.5、1、2、3、5、10、15m。
詳情請參閱「產業用乙太網接頭型錄」(型錄編號:CDJC-006G-TW5)。
*2 控制盤內配線用的Low Smoke Zero Halogen纜線。LSZH型雖為單層隔離的構造,但已確認通訊、雜訊特性滿足規格值。 另備有可適用於控制盤外纜線鋪設的小型PUR纜線。
*3 纜線顏色另有綠色及藍色。
*4 詳情請洽詢本公司營業人員。

纜線/接頭


尺寸/線芯數(對數):AWG24 × 4P


零組件名稱 形狀 廠商 型號
纜線 ── 日立金屬株式會社 NETSTAR-C5E SAB 0.5 × 4P CP*
── 昭和電線纜線系統株式 會社(SWCC Showa
Holdings Co., LTD.)
FAE-5004 *
── JMACS株式會社 IETP-SB *
RJ45接頭 ── Panduit Corp. MPS588-C *
*以上為本公司建議使用之纜線與接頭組合。

尺寸/線芯數(對數):AWG22 × 2P


零組件名稱 形狀 廠商 型號
纜線 ── 倉茂電工株式會社
(Kuramo Electric Co.,
LTD.)
KETH-PSB-OMR *
── JMACS株式會社 PNET/B *
RJ45組裝式接頭 3184_lu_6
OMRON Corporation XS6G-T421-1 *
* 以上為本公司建議使用之纜線與組裝式接頭組合。
註. 纜線加工時,請注意須將EtherCAT兩側接頭做隔離線的連接。

選購品

產品名稱 規格 型號
編碼引腳 10台份(端子座用30個、組件本體用30個) NX-AUX02

產品名稱 規格 型號
端子數量 接地端子的顯示 端子的電流容量
端子座 8 10A NX-TBC082

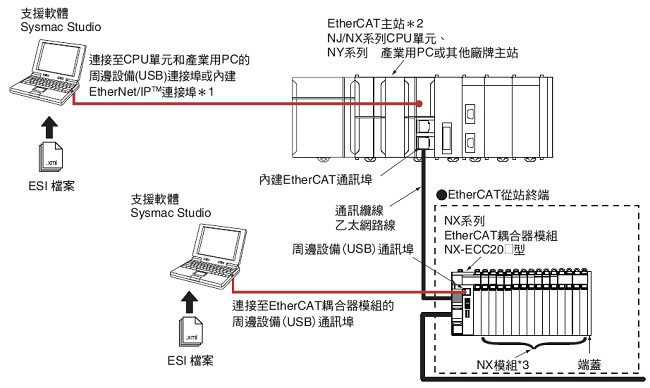

系統構成圖

NX-ECC 種類 7

*1. Sysmac Studio的連接方法會因CPU模組與工業用PC的型號而異。
*2. EtherCAT從站終端無法連接本公司具EtherCAT主站功能的位置控制模組(CJ1W-NC@81/NC@82型)。
*3. 關於使用的NX單位是否能連接EtherCAT耦合器模組,請參閱該NX單位的使用手冊上記載的相關資訊。
