NX-ECC

NX系列 EtherCAT耦合模組

NX-ECC

在系統上彈性地建構出可支援EtherCAT的高速、高精度遠端I/O

一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)
使用環境 使用環境溫度 0~55℃
使用環境濕度 10~95%RH(不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25~+70℃(不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 汚染度2以下:符合JIS B3502與IEC61131-2規範
抗干擾性 符合IEC61000-4-4規範、2kV (電源線)
過電壓類別(Over-voltage Category) 類別Ⅱ:符合JIS B3502與IEC61131-2規範
EMC抗干擾級別 B區
耐震動 符合IEC60068-2-6規範
5~8.4Hz、振幅3.5mm、
8.4~150Hz 加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格 cULus: Listed (UL508或UL61010-2-201)、ANSI/ISA 12.12.01、EU:EN 61131-2、C-Tick或RCM、KC:已註冊韓國電波法、NK、LR
*有關各型號的最新適合規格,請參考本公司官網(www.omron.com.tw),或洽詢本公司業務人員。

個別規格

EtherCAT耦合器組件 NX-ECC201型/NX-ECC202型 / NX-ECC203 型

項目 規格
型號 NX-ECC201 NX-ECC202 NX-ECC203
可連接的NX模組台數 63台以下*1
PDO傳送接收資料長度 輸入:1024 位元以下(包含IN資料、狀態及不使用區塊)
輸出:1024 位元以下(包含OUT資料、不使用區塊)
郵件信箱資料長度 輸入:256位元
輸出:256位元
郵件信箱 緊急訊息、SDO Request
更新方式*2 自由運轉方式
輸入/輸出同步刷新方式
時戳方式
自由運轉刷新方式
輸入/輸出同步刷新方式
時戳方式
task周期優先刷新方式
節點地址設定範圍 內建EtherCAT通訊埠可設定的節點地址為1~512時 3
・以開關設定:1 ~ 199
・以Sysmac Studio 設定:1 ~ 512
內建EtherCAT通訊埠可設定的節點地址為1~192時 3
・以開關設定:1 ~ 192
・以Sysmac Studio 設定:1 ~ 192
輸入/輸出訊號抖動抑制功能 輸入:1μs以下
輸出:1μs以下
通訊週期 250 ~ 4000μs 4 5 125 ~ 10000μs *3 *4 *6
組件供電*7 電源電壓 DC24V (DC20.4 ~ 28.8V)
NX模組電源供應容量 10W以下
詳細內容請參閱規格說明書「安裝方向和限制」之說明。
NX模組電源供應效率 70%
絕緣方式 NX電源-組件電源供電端子之間:非絕緣
剩餘端子電流容量 4A以下
I/O 供電*7 電源電壓 DC5 ~ 24V (DC4.5 ~ 28.8V) 8
I/O 電源最大電流 4A 10A
電源端子電流容量 4A以下 10A以下
NX模組耗電量 1.45W 以下 1.25W 以下
I/O 電源電流消耗 10mA以下(DC24V 時)
耐電壓 AC510V (1min) 、電流外漏:5mA以下(隔離電路之間)
絕緣阻抗 DC100V、20MΩ以上(隔離電路之間)
外部連接端子 [通信連接器] EtherCAT 通訊用
・RJ45 x 2 ( 支援隔離線)
・IN:EtherCAT 輸入/OUT:EtherCAT 輸出
[無螺釘夾緊接線端子]
組件電源供電用、I/O 電源供電用、接地用、拆卸式
[周邊設備(USB)通訊埠]
Sysmac Studio 連接用
・符合實體層USB2.0 之B接頭
・傳送距離:最大5m
外觀尺寸 46 (W) x 100 (H) x 71 (D)
質量 170g 以下
安裝方向和限制

安裝方向:可朝六種方向安裝。
限制:

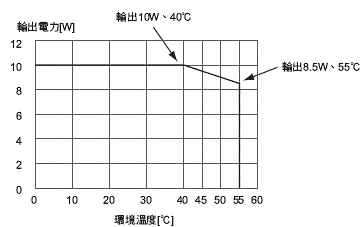

• 朝正面安裝使用時

3184_sp_1

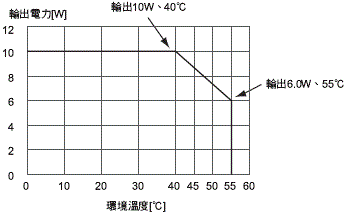

• 朝正面以外的方向安裝使用時

3184_sp_2

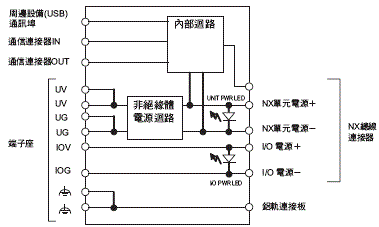

回路構成 3184_sp_3

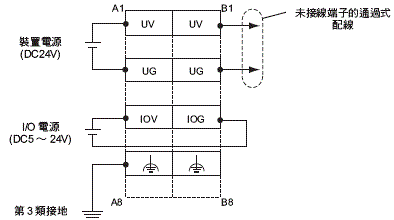

端子排列 3184_sp_4
附屬品 端蓋(NX-END01型):1個
1. 關於安全控制單元的連接台數,請參考『NX系列 安全控制單元使用手冊 (SGFM-710)』。
2. 此為版本升級時追加或改善的功能。版本升級相關資訊請參考『NX系列 EtherCAT 耦合器組件 使用手冊 (SBCD-361)』。
3. 可設定的節點地址範圍會依內建EtherCAT通訊埠型號而不同。關於內建EtherCAT通訊埠可設定的節點地址範圍,請參照連接的CPU模組或產業用PC之內建EtherCAT通訊埠的使用手冊。
4. 依EtherCAT主站的規格而定。和NJ系列CPU模組內建EtherCAT通訊埠的NJ5系列連接時為500μs、1000μs、2000μs、4000μs。
內建EtherCAT通訊埠的規格,請參閱連接之CPU模組或產業用PC之內建EtherCAT通訊埠的使用手冊。
5. 依模組構成而定。
6. NX單位中,可設定通訊週期有可能受到制約。使用該種NX單位時,請設定能夠滿足該單位可執行的更新週期規格之通訊週期。
NX單位有無制約,請參閱『NX系列 數據參考使用手冊(SBCA-410G以後版本)』之付錄。可設定的通訊週期,請參閱該NX單位的使用手冊。
*7. 模組電源、IO電源的設計步驟請參考『NX系列 EtherCAT耦合器模組使用手冊』。
*8. 請選擇符合所使用的NX單位的I/O電路或外部連接設備之電壓規格的電壓。

EtherCAT通訊規格

項目 規格
通訊規格 IEC61158 Type12
實體層 100BASE-TX (IEEE802.3)
調變方式 基帶
傳送速度 100Mbps
網路拓樸 遵循EtherCAT主站規格*
傳送媒介 類別5以上雙絞纜線(建議使用鋁質膠帶及附有雙重遮蔽隔離線的纜線)
傳送距離 節點距離:100m以內

*EtherCAT耦合器模組符合EtherCAT規格。關於可構成的拓樸,請確認您所連接的EtherCAT主站規格。

NX-ECC203型的Ver.1.5以上版本為支援環拓撲的EtherCAT耦合器模組。

版本資訊

EtherCAT耦合模組的型號 模組版本 支援版本*1
於NX系列CPU模組使用時 於NJ系列CPU模組使用時 於NY系列CPU模組使用時
CPU模組的模組版本 SysmacStudio的版本 CPU模組的模組版本 SysmacStudio的版本 產業用PC的
模組版本
Sysmac Studio的
版本
NX-ECC201 Ver.1.2 Ver.1.10 Ver.1.13 Ver.1.07 Ver.1.08 Ver.1.12 Ver.1.17
Ver.1.1 Ver.1.06 Ver.1.07
Ver.1.0 Ver.1.05 Ver.1.06
NX-ECC202 Ver.1.2*1 Ver.1.07 Ver.1.08
Ver.1.7 Ver.1.41 Ver.1.41 Ver.1.41
NX-ECC203 Ver.1.6 Ver.1.25 Ver.1.25 Ver.1.25
Ver.1.5 Ver.1.19 Ver.1.19 Ver.1.19
Ver.1.4 Ver.1.16 Ver.1.16 Ver.1.17
Ver.1.3*2 Ver.1.13 Ver.1.13
註. 根據模組的種類,部分型號不具上表所記的版本。若無該版本,則支援表中所示支援版本以後最舊的版本。有關型號和版本的關係,請參閱各模組的使用手冊。
*1. NX-ECC202型不存在Ver.1.1之前的組件版本。
*2. NX-ECC203型不存在Ver.1.2之前的模組版本。
