K8DS-PA

三相不平衡+逆相欠相繼電器

K8DS-PA

最適合用於監視產業設備或裝置的三相電壓。

額定

額定輸入
電壓
K8DS-PA1 三相3線模式 : AC200、220、230、240V
K8DS-PA2 三相3線模式 : AC380、400、415、480V
輸入負荷 K8DS-PA1型 : 約1.7VA
K8DS-PA2型 : 約2.8VA
動作值設定範圍(ASY.) 不平衡設定值(%)=2~22%
動作值

不平衡動作值=額定輸入電壓×不平衡設定值(%)

最大電壓相-最小電壓相達不平衡動作值以上的電位差時會執行動作

復歸值 固定為動作值的5%
復歸方式 自動復歸
動作時間
設定範圍
(T)
不平衡 0.1~30秒
逆相 0.1秒±0.05秒
欠相 0.1秒以下
接通電源時鎖定時間(LOCK) 1秒±0.5秒
LED顯示 PWR : 綠 RY : 黃 ALM : 紅
輸出型態 1c接點輸出
輸出接點額定 額定負載
阻抗負載
AC250V 5A
DC30V 5A
開關容量的最大值 1250VA、150W
最小適用負載 DC5V、10mA(參考值)
機械壽命 1,000萬次以上
電氣壽命 (AC250V 5A)5萬次
     (AC250V 3A)10萬次
使用環境溫度 -20~+60℃(不可結)
保存溫度 -25~+65℃(不可結)
使用環境濕度 相對濕度 25~85%(但不可結露)
保存環境濕度 相對濕度 25~85%(但不可結露)
高度 2,000m以下
端子螺絲鎖合扭力 0.49-0.59N・m
端子接線方法 建議纜線
單線:2.5mm2
絞線:AWG#16、AWG#18
 ※配線時請使用棒形絕緣端子
 ※兩條絞線可共同壓接於同一端子
建議棒形端子
Al 1,5-8BK(AWG#16用)Phoenics Contact產品
Al 1-8RD(AWG#18用)Phoenics Contact產品
Al 0,75-8GY(AWG#18用)Phoenics Contact產品
外殼塗裝顏色 N1.5
外殼材質 PC UL94-V0
重量 約65g
安裝方法 鋁軌式安裝
外觀尺寸 17.5(W)×80(H)×74(D)mm

性能

輸入頻率 50/60Hz
過負載能力 持續輸入500V
重複精度
動作值 ±0.5%FS(at 25°C 65%RH、額定電源、50/60Hz正弦波輸入時)
動作時間 ±50ms(at 25°C 65%RH、額定電源)
對應規格 適用規格 EN60947-5-1
安裝環境(污染度2、設置類別Ⅲ)
EMC EN60947-5-1
規格認證

UL508(Recognition)、
韓國無線電波法(法律第10564號)、
CSA C22.2 No.14、

CCC: GB/T14048.5

絶縁阻抗 20MΩ以上
外部端子整體與外殼間
輸入端子整體與輸出端子整體間
耐電壓 AC2,000V 1分鐘
外部端子整體與外殼間
輸入端子整體與輸出端子整體間
抗雜訊 1500V共通/一般電源端子
上升方波1ns 正負 脈衝寬度1μs/100ns
耐振動 震動頻率10~55Hz 單側振幅0.35mm
X、Y、Z各方向 : 5min×10掃描
耐衝擊 100m/s2、3軸6方向3次
保護構造 端子部位: IP20

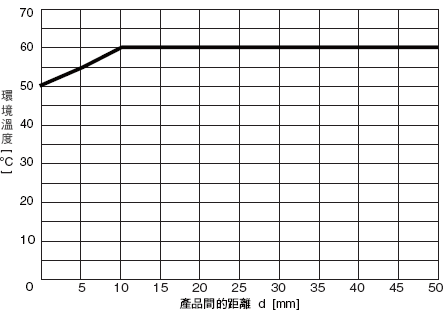

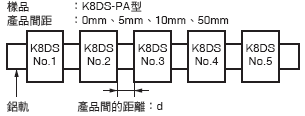

安裝2台以上K8DS-PA型時,其間隔與環境溫度之關係(參考值)

安裝間隔與環境溫度的關係,請參照下圖。
請注意,如果使用環境溫度超出此範圍,可能會因K8DS型溫度上升而導致內部零組件使用壽命縮短。

K8DS-PA 額定/性能 3

測試方法

K8DS-PA 額定/性能 4
