規格選型
| 額定輸入電壓 | K8DS-PZ1 | 三相3線模式： AC200、220、230、240V |
|---|---|---|
| K8DS-PZ2 | 三相3線模式 ： AC380、400、415、480V | |
| 輸入負荷 | K8DS-PZ1型 ： 約1.7VA
K8DS-PZ2型 ： 約2.8VA |
|
| 動作值設定範圍
(OVER/UNDER)(ASY) |
過電壓/低電壓
額定輸入電壓的2～30% 不平衡 額定輸入電壓的5～22% |
|
| 動作值(OVER/UNDER) | 設定值的100%時動作 | |
| 動作值(ASY.) | 不平衡動作值＝額定輸入電壓×不平衡設定值(%)
最大電壓相位-最小電壓相位的電位差高於不平衡動作值時即開始動作 |
|
| 復歸值 | 固定為動作值的5% | |
| 復歸方式 | 自動復歸 | |
| 動作時間
設定範圍(T) |
過/低電壓 | 0.1～30秒 |
| 不平衡 | 0.1～30秒 | |
| 逆相 | 0.1秒±0.05秒 | |
| 欠相 | 0.1秒以下 | |
| 接通電源時鎖定時間(LOCK) | 1秒±0.5秒 | |
| LED顯示 | PWR ： 綠 RY ： 黃 ALM ： 紅 | |
| 輸出型態 | 1c接點輸出 | |
| 輸出接點額定 | 額定負載
電阻負載 AC250V 5A DC30V 5A 最大開關容量 1250VA、150W 最小適用負載 DC5V、10mA(參考值) 機械壽命 1,000萬次以上 電氣壽命 (AC250V 5A)5萬次 (AC250V 3A)10萬次 |
|

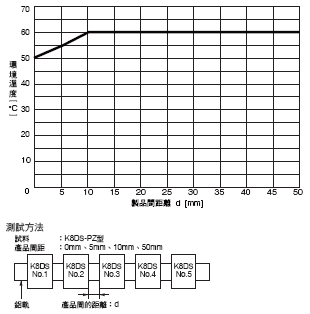

| 使用環境溫度 | -20～+60℃(不可結冰結露) | |
| 保存溫度 |
-25～+65℃(不可結冰結露) |
|
| 使用環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 保存環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m | |
| 端子接線方法 | 建議電線
單線 ： 2.5mm2 絞線 ： AWG#16、AWG#18 ※配線時請使用針形絕緣端子 ※兩條絞線可共同壓接於同一端子 建議針形端子 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 |
|
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC UL94-V0 | |
| 重量 | 約65g | |
| 安裝方法 | 鋁軌式安裝 | |
| 外觀尺寸 | 17.5(W)×80(H)×74(D)mm | |
