K8AK-PA

三相不平衡+逆相欠相監視繼電器

K8AK-PA

最適合用於監視產業設備或裝置的三相電壓

額定

額定輸入
電壓
K8AK-PA1 三相3線模式 : AC200、220、230、240V
三相4線模式 : AC115、127、133、138V
K8AK-PA2 三相3線模式 : AC380、400、415、480V
三相4線模式 : AC220、230、240、277V
輸入負荷 K8AK-PA1型 : 約4.4VA
K8AK-PA2型 : 約4.4VA
動作值設定範圍(ASY.) 不平衡設定值(%)=2~ 22%
動作值 不平衡動作值=額定輸入電壓×不平衡設定值(%)最大電壓相-最小電壓相達不平衡動作值以上的電位差時會執行動作
復歸值 固定為動作值的5%
復歸方式 自動復歸
動作時間
設定範圍(T)
不平衡 0.1~30秒
逆相 0.1秒 ±0.05秒
欠相 0.1秒以下
接通電源時鎖定時間(LOCK) 1秒/5秒(以指撥開關切換)
LED顯示 PWR : 綠 RY : 黃 ALM : 紅
輸出型態 1c接點輸出(常閉動作)
輸出接點額定 額定負載
電阻負載
AC250V 5A
DC30V 5A
開關容量的最大值 1250VA、150W
最小適用負載 DC5V、10mA(參考值)
機械壽命 1,000萬次以上
電氣壽命(AC250V/DC30V 5A)5萬次
     (AC250V/DC30V 3A)10萬次
使用環境溫度 -20~+ 60℃(不可結冰結露)
保存溫度 -25~+65 ℃(不可結冰結露)
使用環境濕度 相對濕度 25~85%(但不可結露)
保存環境濕度 相對濕度 25~85%(但不可結露)
高度 2,000m以下
端子螺絲鎖合扭力 0.49-0.59N・m
端子接線方法 建議電線
單線 : 2.5mm2
絞線 : AWG#16、AWG#18
 ※配線時請使用針形絕緣端子
 ※兩條絞線可共同壓接於同一端子
建議針形端子
Al 1,5-8BK(AWG#16用)Phoenics Contact產品
Al 1-8RD(AWG#18用) Phoenics Contact產品
Al 0,75-8GY(AWG#18用)Phoenics Contact產品
外殼塗裝顏色 N1.5
外殼材質 PC+ABS UL94-V0
重量 約 130g
安裝方式 鋁軌式安裝
外觀尺寸 22.5(W) ×90(H)×100(D) mm

性能

輸入頻率 50/60Hz
過負載能力 範圍內最大輸入的115% 連續 125% 10秒(不超過AC600V的範圍內)
重複精度 動作值 ±0.5%FS(at 25°C 65%RH、額定電源、50/60Hz 正弦波輸入時)
動作時間 ±50ms(at 25°C 65%RH、額定電源)
對應規格 適合規格 EN60947-5-1安裝環境(污染度2、設置類別Ⅲ)
EMC EN60947-5-1
安全規格 UL508(Recognition)、韓國無線電波法(法律第10564號)、
CSA C22.2 No.14、CCC: GB14048.5
絶縁阻抗

20MΩ以上

外部端子整體與外殼間
輸入端子整體與輸出端子整體間

耐電壓

AC2,000V 1分鐘

外部端子整體與外殼間
輸入端子整體與輸出端子整體間

抗干擾性 1500V共通/一般電源端子
上升方波1ns 正負 脈衝寬度1μs/100ns
耐振動 震動頻率10~ 55Hz 單側振幅0.35mm
X、Y、Z各方向: 5min×10掃描
耐衝撃 100m/s2、 3軸6方向3次
保護構造 端子部位 : IP20

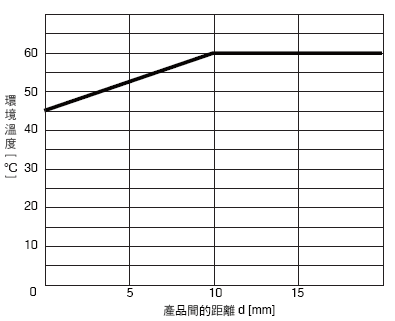

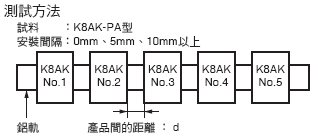

安裝2台以上K8AK-PA型時,其間隔與環境溫度之關係(參考值)

安裝間隔與環境溫度的關係,請參照下圖。
請注意,如果使用時環境溫度超過這個範圍,由於K8AK型溫度上升的原因,有可能導致內部零組件壽命縮短。
