E5DC-800
數位溫度控制器(寬22.5 mm，鋁軌安裝型)
E5DC-800型採用鋁軌安裝，為人機介面(HMI)與PLC連接的理想選擇。 承襲E5[]C-800型系列的優點，同樣兼具易操作性與高階性能。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2018年4月13日

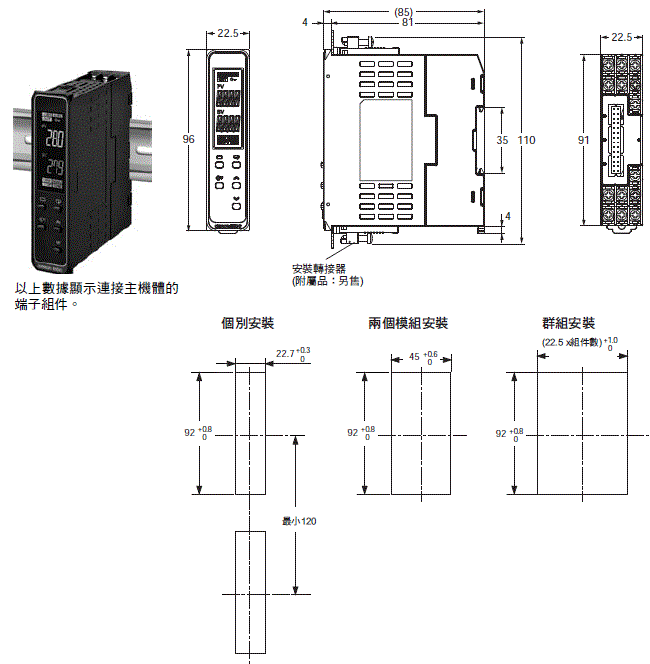

控制器
E5DC-800型
• 建議面板厚度為1 ~ 8 mm。
• 無法在垂直方向上進行群組安裝。(維持控制器之間的指定安裝間隔。)
• 在安裝兩組以上的數位溫度控制器時，請確定周圍溫度不可超過規格中所允許的使用溫度。
附屬品(另購)

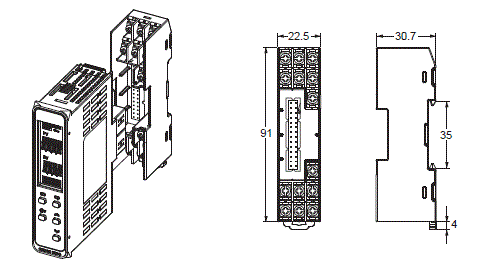

端子組件
E5DC-SCT1S型
比流器

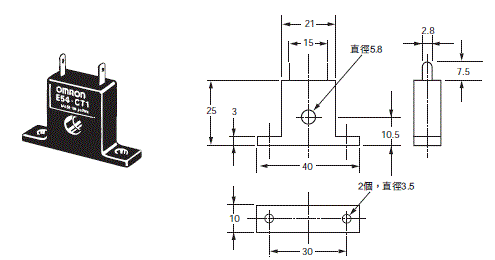

E54-CT1型

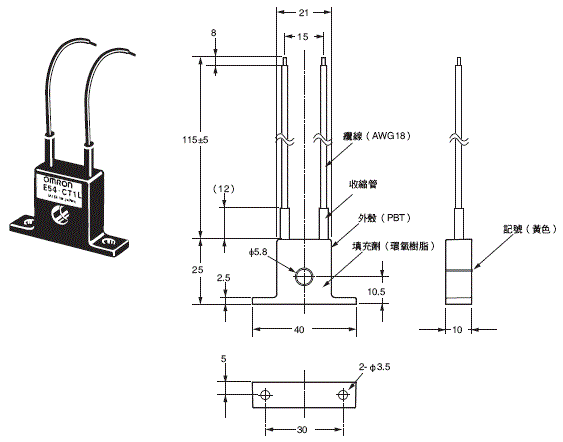

E54-CT1L型

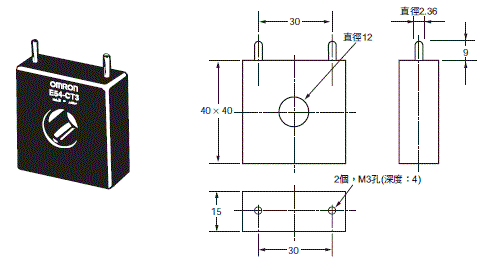

E54-CT3型

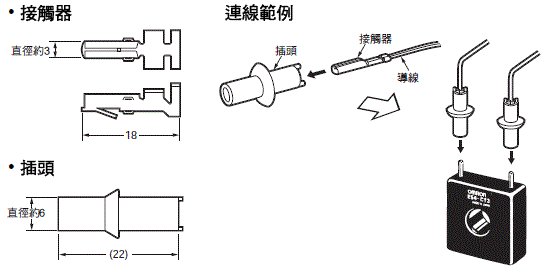

E54-CT3型附屬品

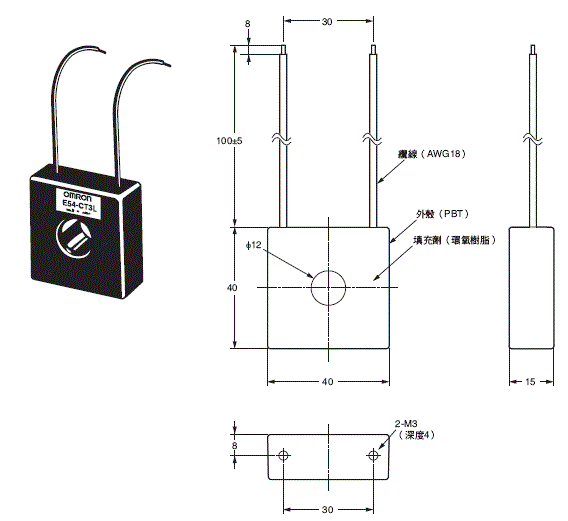

E54-CT3L型

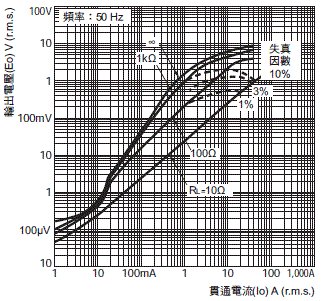

貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1型
連續最高加熱器電流： 50 A (50/60 Hz)
匝數： 400±2
繞線電阻： 18±2 Ω

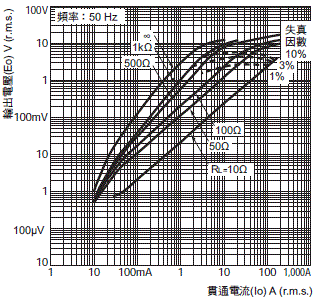

貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3型
連續最高加熱器電流：120 A (50/60 Hz) (OMRON數位溫度控制器的連續最高加熱器電流為50 A。)
匝數：400±2
繞線電阻：8±0.8 Ω

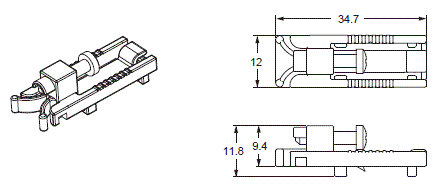

安裝轉接器
Y92F-53型(隨附兩個。)
本配件不包含在產品裡。請另行選購以將產品安裝於面板。

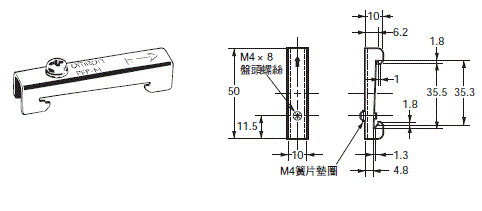

端板
PFP-M型

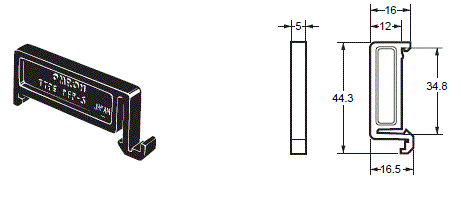

墊片
PFP-S型

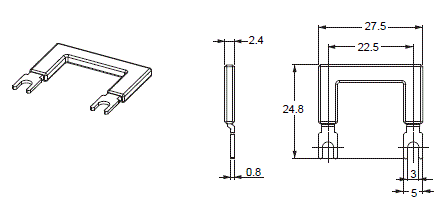

短路片
Y92S-P11型(隨附四個。)
使用多個E5DC-800型控制器時，可在端子之間使用本產品進行連接(用於電源供應、通訊等)。

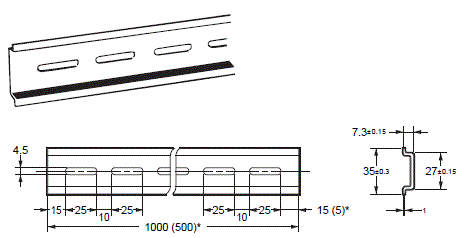

鋁軌
PFP-100N型
PFP-50N型
＊括號內的外觀尺寸適用於PFP-50N型。
單位標籤
Y92S-L2型
使用數位式面板儀表的單位標籤。
請選用貼紙中的°C或°F標籤。

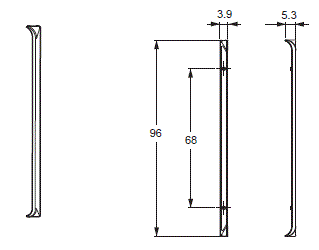

前端外蓋
Y92F-54型(隨附兩個。)
當您安裝E5DC型至面板時，請使用前端外蓋來隱藏控制器和面板之間的縫隙。
