(單位:mm)

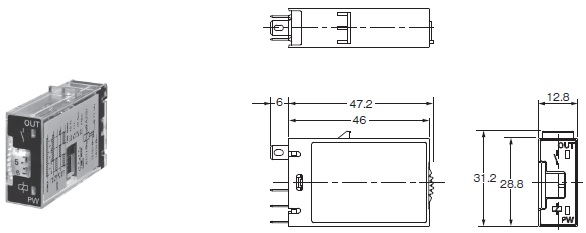

本體

計時器本體

表面安裝(底座式端子)
H3RN-1-B型
H3RN-11-B型


3484_dm_1


註. 連接底座需使用P2RF-05-PU型正面連接底座。

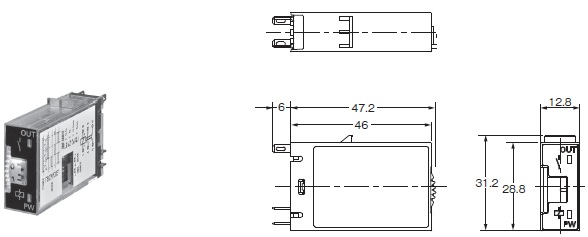

表面安裝(底座式端子)
H3RN-2-B型
H3RN-21-B型


3484_dm_2


註. 連接底座需使用P2RF-08-PU型正面連接底座。

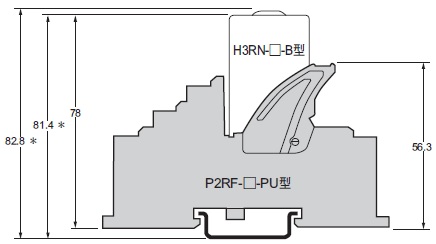

安裝底座時的尺寸

3484_dm_3

連接底座

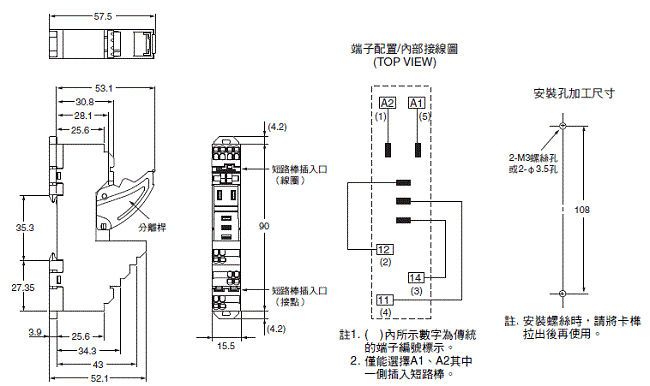

P2RF-05-PU型


3484_dm_4

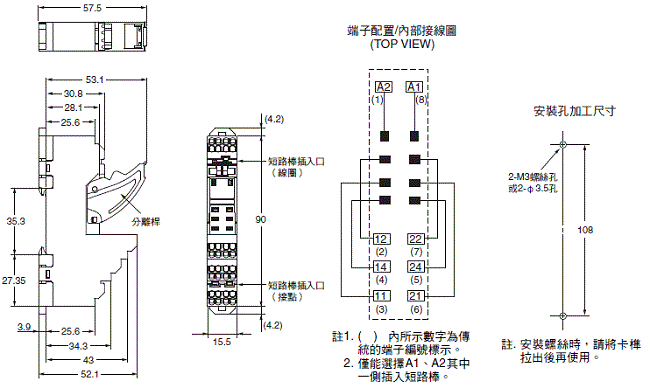

P2RF-08-PU型

3484_dm_5
