S8VK-S

＊1. 為額定輸出電壓並且為額定輸出電流時的值。
＊2. 請勿將變頻器的輸出做為電源供應器的電源使用，在使用輸出頻率50/60Hz的變頻器時，電源供應器的內部溫度升高，可能引起火星或灼燒。
將UPS連接至輸入端後，請勿再連接有可能會輸出矩形波的裝置。否則產品內部溫度一旦上升，恐將造成裝置冒煙或燒毀。
＊3. 本欄所示的漏電流為符合日本電氣用品安全法條件下所制定之數值。

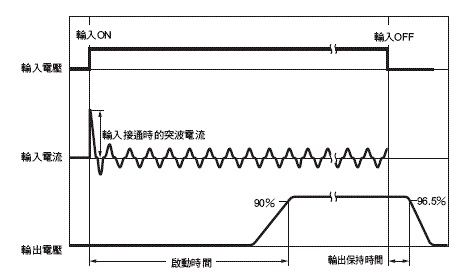

＊4. 請參閱型錄第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊5. V.ADJ的容量操作可使電壓上升至電壓可變範圍的28V以上。
輸出電壓調整時，請確認產品的輸出電壓並注意勿破壞負載。
＊6. 使用環境溫度為25℃ 時。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. 輸入電壓為AC100 ~ 240V時，使輸出電流在0A ~ 額定輸出電流範圍之間變動時的值。
＊9. 關於輸入電源的復歸，請參閱型錄第12頁的「●過電壓保護功能」。
＊10. 在-40 ~ -25°C的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。
另外，漣波雜訊的值也有可能超出範圍。
＊11. MTBF為JEITA 依RCR-9102計算所得到的值。
＊12. 請參閱型錄第23頁的「預防維護的建議更換時間與定期更換」。
＊13. 詳情請參閱以下的「●關於EN/IEC規格的因應」。

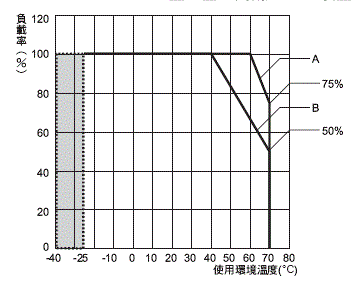

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S06024型：0.9
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

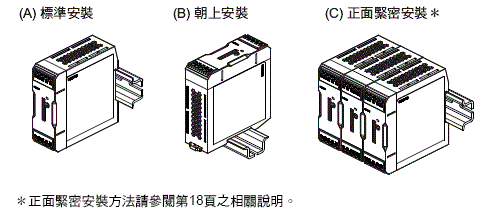

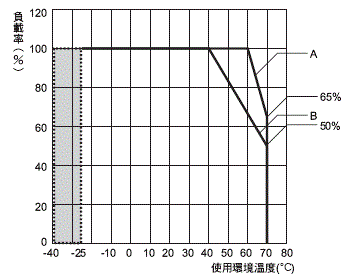

A. 使用標準安裝、正面安裝金具，或側邊安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

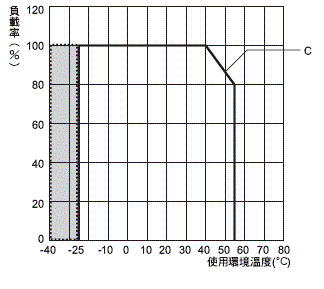

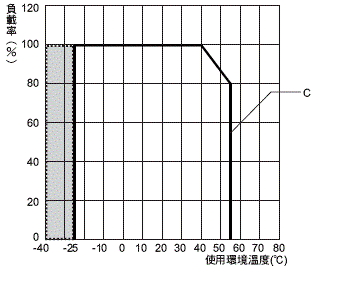

C. .正面緊密安裝時

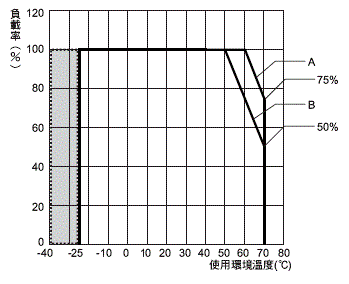

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。 S8VK-S12024型：0.9
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外， 漣波雜訊的值也有可能超出第2頁所記載的範圍。

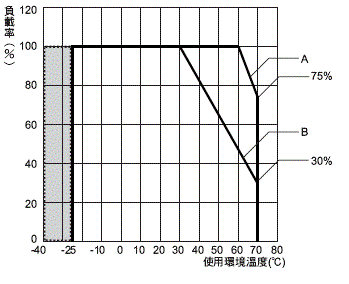

A. 標準安裝時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

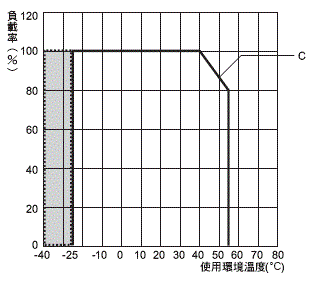

C. .正面緊密安裝時

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S24024型：0.8
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。
A. 使用標準安裝、正面安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。

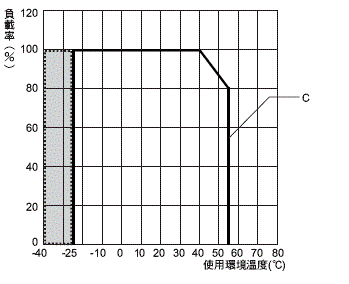

C. 正面緊密安裝時

註1. AC100V不足時請將電壓降額1%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S48024型：0.8
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。
A. 使用標準安裝、正面安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。

C. 正面緊密安裝時

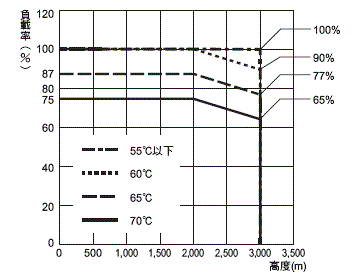

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S06024型：0.9

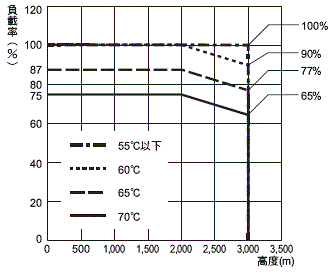

使用標準安裝、正面安裝金具，或側邊安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

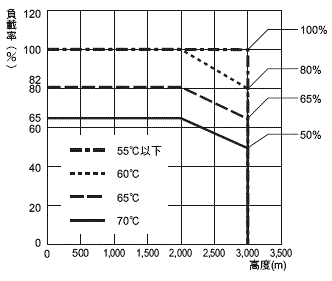

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S12024型：0.9

標準安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

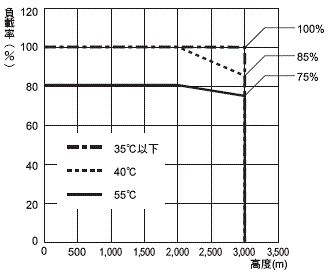

正面緊密安裝時

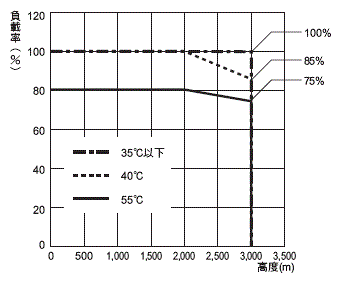

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S24024型：0.8
使用標準安裝、正面安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

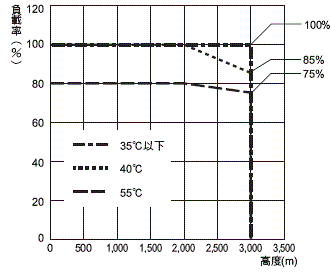

正面緊密安裝時

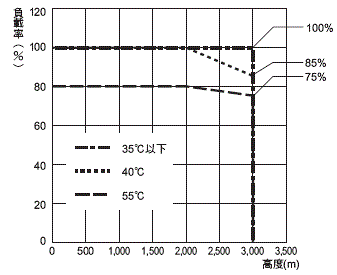

註1. AC100V不足時請將電壓降額1%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S48024型：0.8
使用標準安裝、正面安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
正面緊密安裝時

當S8VK-S06024型、S8VK-S12024型的負載電流達到額定電流的121%~160%時，將會自動降低輸出電壓以保護產品，避免受到短路電流或過電流之危害。

當S8VK-S24024型、S8VKS48024型的負載電流達到額定電流的151%~165%時，將會自動降低輸出電壓以保護產品，避免短路電流或過電流之危害。
過載狀態解除之後，輸出電壓將自動復歸為正常狀態。

註1. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部配件會劣化、 損壞。
2. 請勿用於會讓負載端時常出現突波電流或過負載狀態之應用上，否則有可 能造成內部配件劣化或破損。

用於檢測過電壓，以避免因電源內部之反饋電路故障等情形，導致負載承受過大的電壓。若輸出的過電壓為額定輸出電壓的約130%以上時，將會遮斷輸出電壓。進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開輸入電源。
註. 重開輸入電源之前，請務必先排除造成過電壓的因素。

註. 並聯操作、備用操作，會產生倍於平時的突波電流。此外，若有N 台以跳線方式進行配線時，通過的突波電流將為使用單體時的N倍。請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。

一旦檢測出輸出電壓過低，產品內部的光電開關就會自動關閉。
檢測電壓為額定輸出電壓的約80% (75 ~ 90%)。
　　　　　　　　　　　　　　　　　　　　
(1) 光開關輸出 DC30VmAx.、50mAmAx. ON時殘留電壓2V以下、OFF時漏電流0.1mA以下
(2) 低電壓檢測輸出功能可用來監控產品的輸出端子區的電壓。 若要確認施加於負載的電壓是否正確，請測量負載端的電壓。
(3) 一旦設定輸出電壓低於額定電壓的90%，低電壓檢測功能即有可能啟動。
(4) 低電壓檢測輸出迴路的內部未配備電流控制迴路，使用時需 注意，避免輸出電流超過50mA。
(5) 配線後請確認是否正常動作。
