K8DT-AW

單相過電流 / 不足電流繼電器

K8DT-AW

可透過電流變化檢測裝置、馬達的異常狀,1台即可同時監控是否有過電流與不足電流。

(單位:mm)

單相過電流/不足電流繼電器

K8DT-AW1型
K8DT-AW2

K8DT-AW3

K8DT-AW 外觀尺寸 1

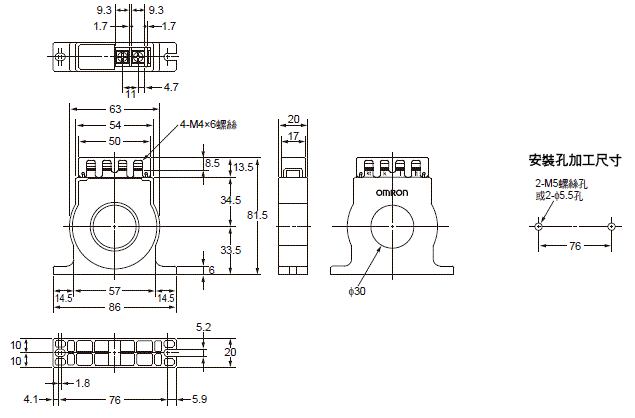

專用CT

K8AC-CT200L型

K8DT-AW 外觀尺寸 2

註. 專用CT為搭配K8DT-AW3型使用的專用產品。
接線時,請配置端子k及端子l的配線。
(不使用端子kt及端子lt。)

選購品(另售)

前蓋

Y92A-D1A型

K8DT-AW 外觀尺寸 5

安裝軌道時另行選購之產品

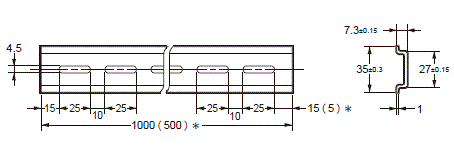

安裝軌道

PFP-100N型
PFP-50N型

K8DT-AW 外觀尺寸 7

*( )為PFP-50N型的尺寸。


型式
PFP-100N型
PFP-50N
