規格選型
| 電源電壓 | K8DT-TH[][]D型：AC24V 50/60Hz、DC24V
K8DT-TH[][]A型：AC100-240V 50/60Hz |
|
|---|---|---|
| 容許電壓變動範圍 | 額定電源電壓之85～110% | |
| 消耗電力 | AC24V/DC24V：2.1VA以下/1.2W以下
AC100-240V：3.1VA以下 |
|
| 額定絕緣電壓 | AC253V | |

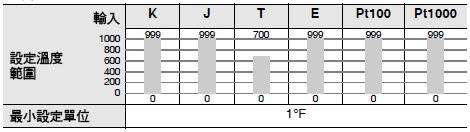

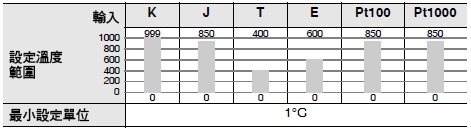

| 感測器輸入 | K8DT-TH1型 | 熱電偶：K、J、T、E
白金測溫阻抗體：Pt100、Pt1000 |

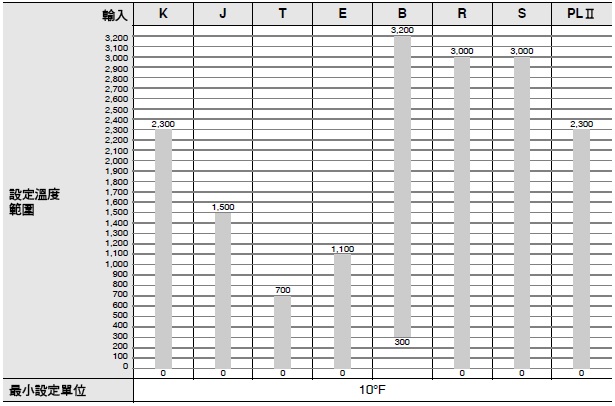

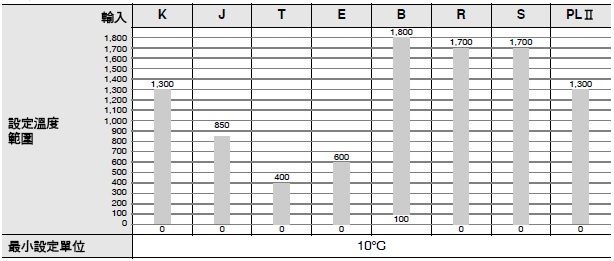

| K8DT-TH2型 | 熱電偶：K、J、T、E、B、R、S、PLⅡ | |
| 設定方式 | 旋轉式指撥開關設定(3連) | |
| LED顯示 | PWR：綠色，ALM：紅色 | |
| 輸出型態 | 繼電器：1c接點輸出
電晶體：NPN輸出 |
|
| 繼電器輸出接點額定 | 額定負載：AC250V 5A、DC30V 5A (電阻負載)
AC250V 1A (電感負載) DC48V 0.2A (電感負載) 最小適用負載：DC5V、10mA (參考值) 機械壽命：1,000萬次以上 電氣壽命：(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 |
|
| 電晶體輸出額定 | 接點構成：1a(NPN電晶體)
額定電壓：DC24V(最大電壓：DC26.4V) 最大電流：DC50mA |
|
| 使用環境溫度 | -20～+60°C(不可結冰結露) | |
| 保存溫度 | -25～+65°C(不可結冰結露) | |
| 使用環境濕度 | 25～85%RH(不可結露) | |
| 保存環境濕度 | 25～85%RH(不可結露) | |
| 高度 | 2,000m以下 | |
| 適合線種 | 絞線/單線/套管端子 | |
| 適合剖面積 | 0.25～1.5mm2 (AWG24～16) | |
| 電線插入力道 | 8N以下(AWG20) | |
| 螺絲起子壓入力 | 15N以下 | |
| 電線剝除 | 8mm | |
| 套管導體長度 | 8mm | |
| 建議的一字螺絲起子 | OMRON製：XW4Z-00B型
Phoenix Contact製：SZF 0.4×2.5 WAGO製：210-719 Weidmuller製：SDI 0.4×2.5×75 |
|
| 電流容量 | 10A(每1極) | |
| 插拔次數 | 50次 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC UL94-V0 | |
| 重量 | 約100g | |
| 安裝 | DIN鋁軌安裝
螺絲安裝 |
|
| 外觀尺寸 | 17.5(W)×90(H)×90(D)mm | |
