E3Z-[]-IL[]

IO-Link 光電感測器

E3Z-[]-IL[]

利用IO-Link實現感測器層級的資訊可視化,進而解決作業現場的3大問題!標準光電感測器。

光電感測器 選型工具

只需選擇檢測方法/檢測距離/檢測目標等必要條件,即可輕鬆搜索光電感測器類型。

(單位:mm)

本體

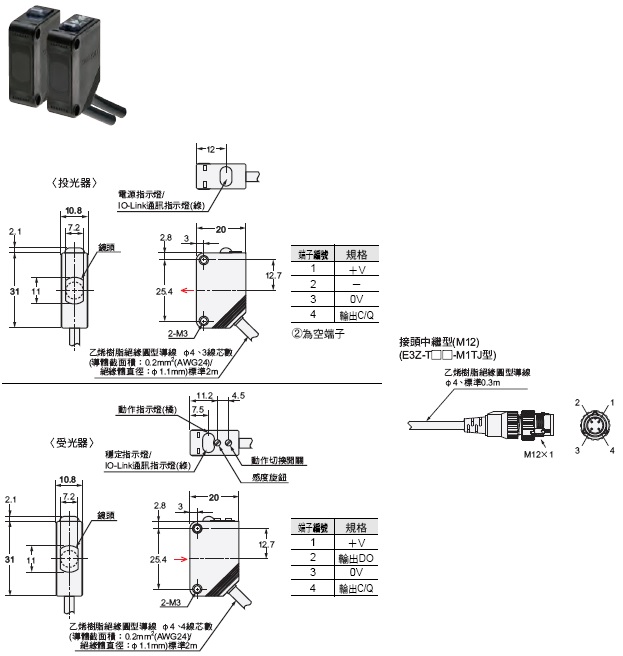

對照型 *

出線型

E3Z-T81-IL[]型

E3Z-[]-IL[] 外觀尺寸 3

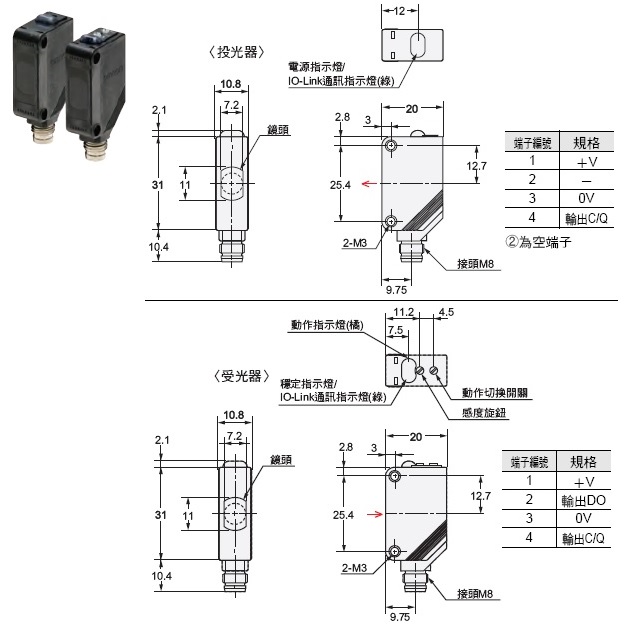

接頭型

E3Z-T86-IL[]型

E3Z-[]-IL[] 外觀尺寸 4

*對照型(E3Z-T[][]型)記載有投光器、受光器的組合型號。
投光器的形式為加上「-L」(例:E3Z-T81-IL[]-L 2M型)、受光器的形式為加上「-D」(例:E3Z-T81-IL[]-D 2M型)的標記。
有關投光器、受光器的個別型號,請確認「種類」。

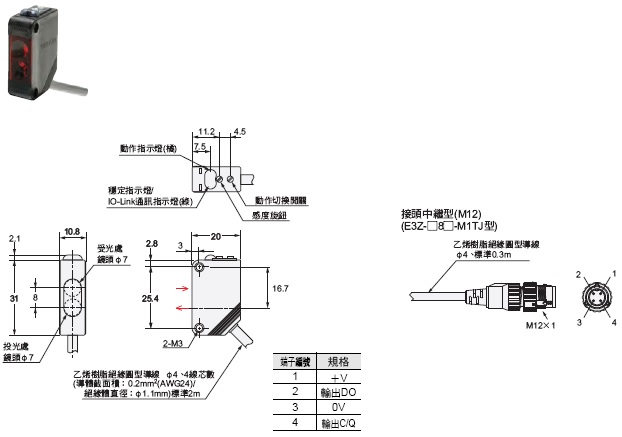

反射型

出線型

E3Z-R81-IL[]
E3Z-D82-IL[]型
E3Z-L81-IL[]

E3Z-[]-IL[] 外觀尺寸 7

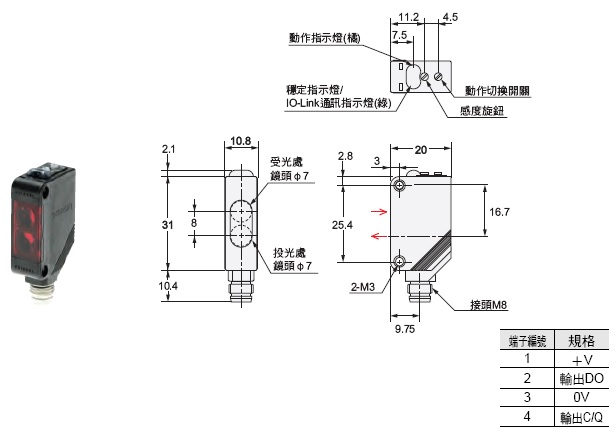

接頭型

E3Z-R86-IL[]型
E3Z-D87-IL[]

E3Z-L86-IL[]

E3Z-[]-IL[] 外觀尺寸 8

註. E3Z-D[]2/D[]7型的鏡頭為黑色。

選購品(另售)

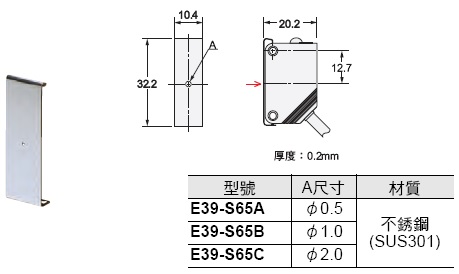

狹縫板

E39-S65A型
E39-S65B


E39-S65C

E3Z-[]-IL[] 外觀尺寸 12

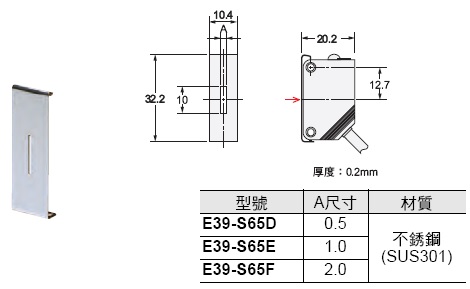

E39-S65D
E39-S65E

E39-S65F

E3Z-[]-IL[] 外觀尺寸 13

安裝金具

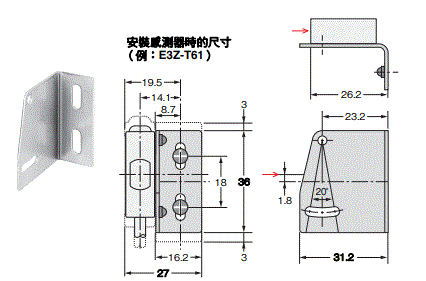

E39-L44型

E3Z-[]-IL[] 外觀尺寸 15

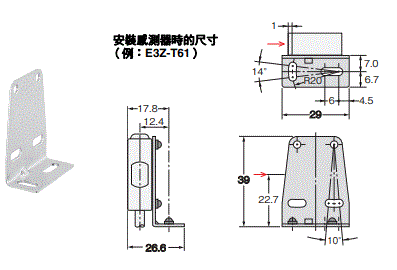

E39-L104型

E3Z-[]-IL[] 外觀尺寸 16

反射板

詳細資訊請參考→本公司網站(https://www.omron.com.tw)的E39-R

感測器I/O接頭

詳細資訊請參考→本公司網站(https://www.omron.com.tw)的XS3、XS5
