![E3Z-[]-IL[]](/Images/l_3542-18-262160-198x198.jpg)
規格選型
| 檢測方式 | 對照型 | 回歸反射型(附M.S.R.功能) | 擴散反射型 | 細光束型 | ||
|---|---|---|---|---|---|---|
| 型號 | PNP
輸出 |
出線 | E3Z-T81-IL[] | E3Z-R81-IL[] | E3Z-D82-IL[] | E3Z-L81-IL[] |
| 接頭中繼(M12) | E3Z-T81-
M1TJ-IL[] |
E3Z-R81-
M1TJ-IL[] |
E3Z-D82-
M1TJ-IL[] |
E3Z-L81-
M1TJ-IL[] |
||
| 接頭(M8) | E3Z-T86-IL[] | E3Z-R86-IL[] | E3Z-D87-IL[] | E3Z-L86-IL[] | ||
| 檢測距離 | 15m | 4m ［100mm］＊
(使用E39-R1S型時) 3m ［100mm］＊ (使用E39-R1型時) |
1m (白紙300×300mm) | 90±30mm
(白紙100×100mm) |
||

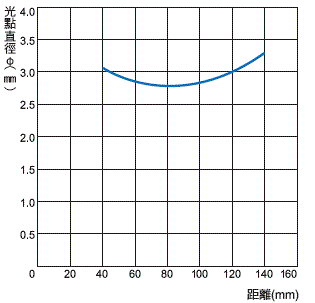

| 光點直徑(參考值) | --- | φ2.5mm
(檢測距離為90mm時) |
||||
| 標準檢測物體 | φ12mm以上不透明體 | φ75mm以上不透明體 | --- | |||
| 最小檢測物體(參考值) | --- | φ0.1mm (銅線) | ||||

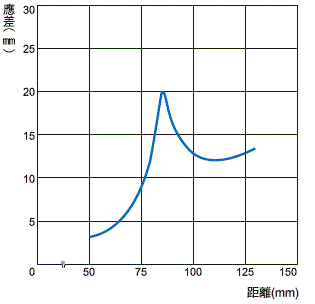

| 應差(標準範例) | --- | --- | 小於檢測距離的20% | 「特性資料」→ 請參考型錄第46頁 | ||
| 指向角 | 投光/受光器：各3 ~ 15° | 2～10° | --- | |||
| 光源(發光波長) | 紅外線發光二極體
(870nm) |
紅色發光二極體
(660nm) |
紅外線發光二極體
(860nm) |
紅色發光二極體
(650nm) |
||
| 電源電壓 | DC10 ~ 30V (包含漣波(p-p) 10%) | |||||
| 消耗電流 | 50mA以下(投光器25mA以 下、受光器25mA以下) | 30mA以下 | ||||
| 控制輸出 | 負載電源電壓DC30V以下、負載電流100mA以下
(殘留電壓 負載電流低於10mA：1V以下、負載電流低於10 ~ 100mA：2V以下) PNP開路集極輸出型、入光時ON/遮光時ON 切換型 |
|||||
| 指示燈 | 標準I/O模式(SIO模式)時：動作指示(橘色/亮燈)、穩定指示(綠色/亮燈)
IO-Link模式時：動作指示(橘色/亮燈)、通訊指示(綠色/閃爍(1 s周期)) |
|||||
| 保護電路 | 電源反接保護、
輸出短路保護 輸出逆接保護 |
電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能 | ||||
| 應答時間 | 動作/復歸：各1ms以下 | |||||
| 感度調整 | 旋鈕調整/IO-Link通訊下的設定 | |||||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | |||||
| 環境溫度範圍 | 動作時：-25 ~ +55℃ (不可結冰結露)
保存時：-40 ~ +70℃ (不可結冰結露) |
|||||
| 環境濕度範圍 | 動作時：35～85%RH、保存時：35 ~ 95%RH (不可結露) | |||||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||||
| 耐電壓 | AC1000V 50/60Hz 1min | |||||
| 振動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h重複振幅 | |||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | |||||
| 保護構造 | IEC60529規格 IP67 | |||||
| 連接方式 | 出線型(標準導線長度2m)、M12接頭中繼型(標準導線長度0.3m)、M8接頭型 | |||||
| 重量
(包裝狀態) |
出線型2m | 約120g | 約65g | |||
| M12接頭中繼型 | 約60g | 約30g | ||||
| M8接頭型 | 約30g | 約20g | ||||
| 材質 | 外殼 | PBT | ||||
| 顯示部
|
變性聚芳基酸酯 | |||||
| 鏡頭區
|
變性聚芳基酸酯 | 甲基丙烯樹脂(PMMA) | 變性聚芳基酸酯 | |||
| 主要的IO-Link功能 |
入光時ON/遮光時ON的動作模式切換、入光不穩定/遮光不穩定檢測層級的設定、控制輸出的計時功能與計時時間的選擇、 入光不穩定/遮光不穩定輸出(IO-Link模式)的ON延遲計時時間的選擇、調校層級的設定與調校的執行、受光感度層級的設定、 監控輸出、通電時間的讀取、起始復歸 |
|||||
| 通訊規格 | IO-Link規格 | Ver1.1 | ||||
| 傳送速度 | -IL3：COM3 (230.4kbps)、-IL2：COM2 (38.4kbps) | |||||
| 資料長度 | PD尺寸：2byte、
OD尺寸：1byte (M-sequence type：TYPE_2_2) |
|||||
| 最小循環時間 | -IL3 (COM3)：1ms、-IL2 (COM2)：2.3ms | |||||
| 附屬品 | 使用說明書 註.反射板、安裝金具為另售 | |||||

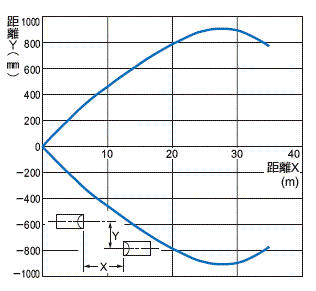

![E3Z-[]-IL[] 額定/性能 4](/Images/3542_sp_118-277940.gif)

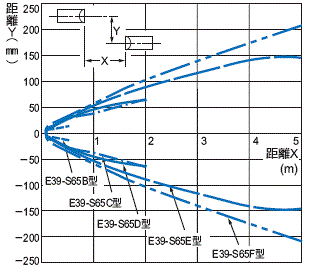

![E3Z-[]-IL[] 額定/性能 5](/Images/3542_sp_218-277941.gif)

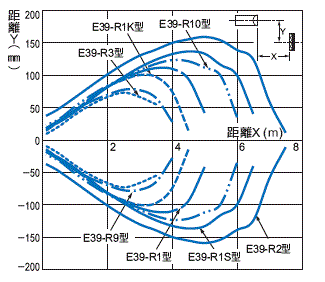

![E3Z-[]-IL[] 額定/性能 6](/Images/3542_sp_318-277942.gif)

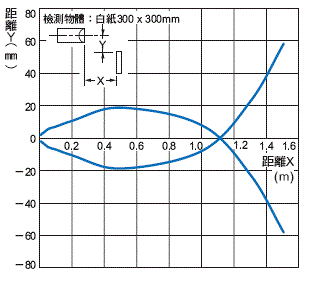

![E3Z-[]-IL[] 額定/性能 7](/Images/3542_sp_418-277943.gif)

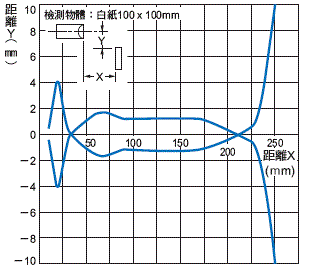

![E3Z-[]-IL[] 額定/性能 8](/Images/3542_sp_518-277944.gif)

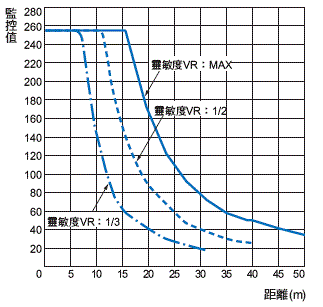

![E3Z-[]-IL[] 額定/性能 9](/Images/3542_sp_618-277945.gif)

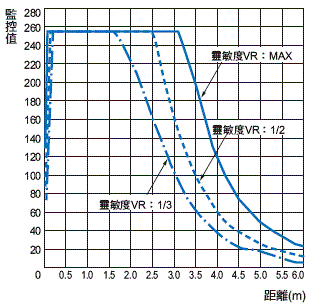

![E3Z-[]-IL[] 額定/性能 10](/Images/3542_sp_718-277946.gif)

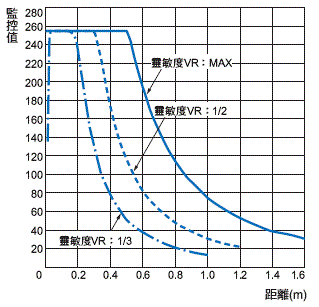

![E3Z-[]-IL[] 額定/性能 11](/Images/3542_sp_818-277947.gif)

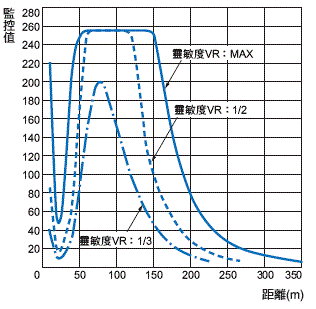

![E3Z-[]-IL[] 額定/性能 12](/Images/3542_sp_918-277948.gif)

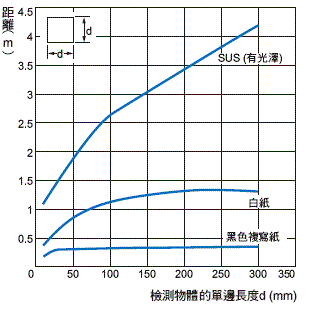

![E3Z-[]-IL[] 額定/性能 13](/Images/3542_sp_1018-277949.gif)

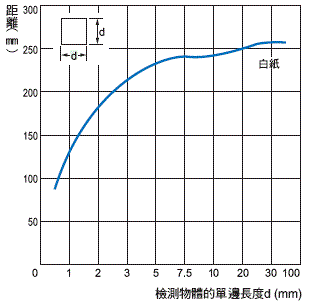

![E3Z-[]-IL[] 額定/性能 14](/Images/3542_sp_1118-277950.gif)
![E3Z-[]-IL[] 額定/性能 15](/Images/3542_sp_1218-277951.gif)
![E3Z-[]-IL[] 額定/性能 16](/Images/3542_sp_1318-277952.gif)
