K6CM

馬達狀態監控機器

K6CM

將三相感應馬達/泵浦的狀態數值化。 警報輸出門檻值設為初始值。 可配合現場狀況自訂。 電流綜合診斷可結合馬達各部位 及負載端進行綜合性劣化檢測。 可於不停機狀態下測量三相感應 馬達/泵浦的絕緣阻抗 (也可檢測出變頻器的二次側漏電)。

K6CM 馬達狀態監控機器

K6CM產品應用影片-輕鬆監控馬達狀態,達成效能極大化!

(單位:mm)

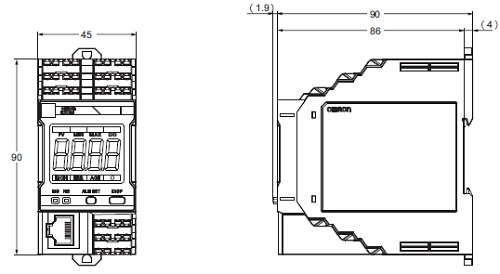

K6CM-CIM

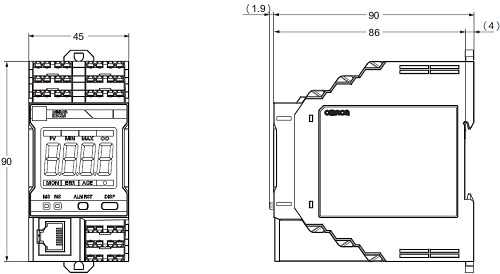

本體

K6CM-[][]M型

K6CM 外觀尺寸 3

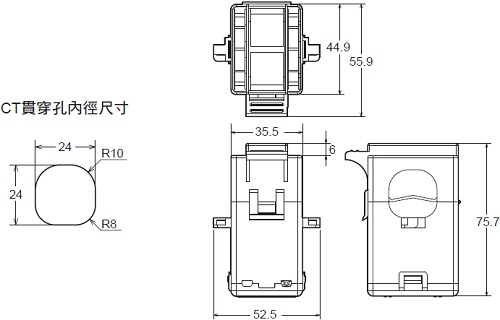

CT

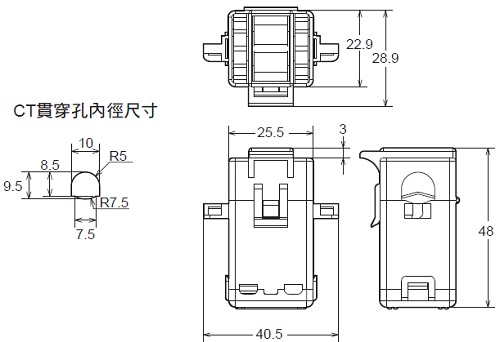

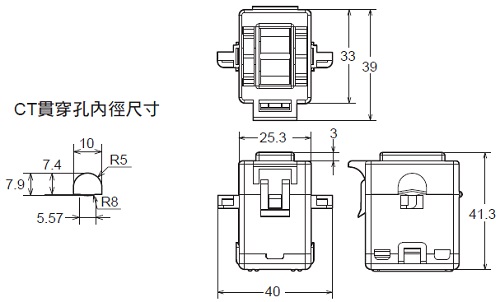

K6CM-CICB005型

K6CM 外觀尺寸 5

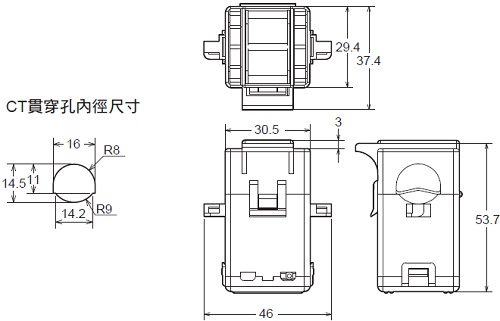

K6CM-CICB025型

K6CM 外觀尺寸 6

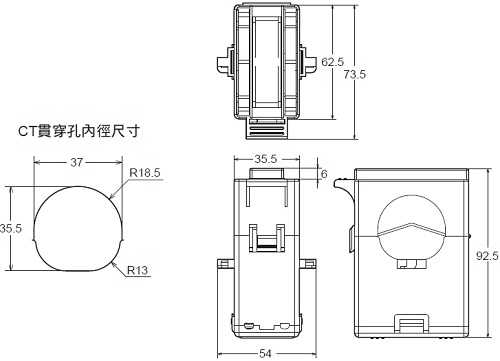

K6CM-CICB100型

K6CM 外觀尺寸 7

K6CM-CICB200型

K6CM 外觀尺寸 8

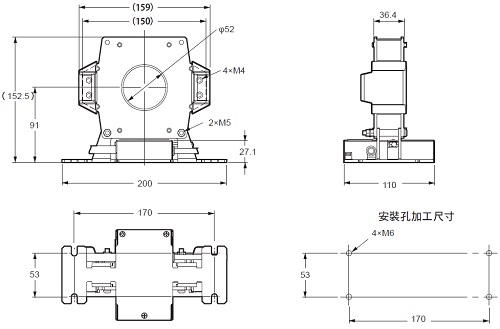

K6CM-CICB400型
K6CM-CICB600型

K6CM 外觀尺寸 10

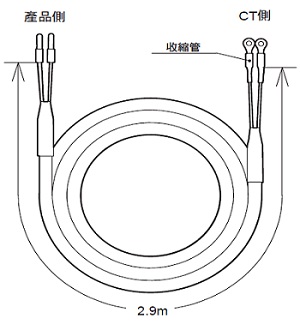

CT附屬電纜

K6CM 外觀尺寸 11

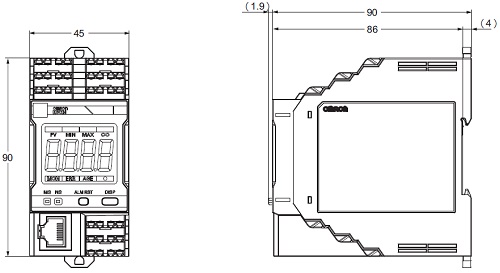

K6CM-VBM

本體

K6CM-[][]M型

K6CM 外觀尺寸 14

振動&溫度感測器

K6CM-VBS1型

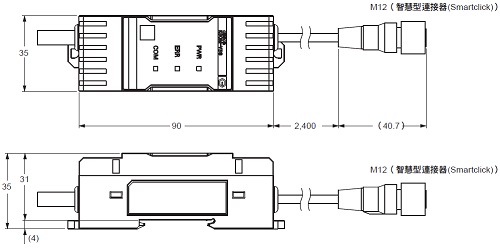

前置放大器

K6CM 外觀尺寸 17

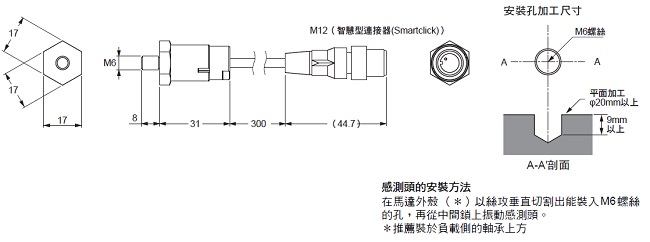

感測頭

K6CM 外觀尺寸 18

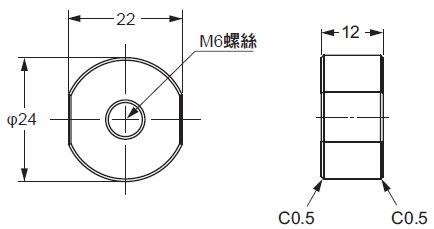

K6CM-VBSAT1型

黏著劑安裝用附屬品
黏著劑安裝用附屬品是供無法以絲攻於馬達上切割時使用。

K6CM 外觀尺寸 20


感測頭的安裝方法
在馬達的外殼(*)上製作φ25mm以上的平面。
在完成的平面上以黏著劑黏貼附屬品。
將感測頭鎖在附屬品上。
*推薦裝於負載側的軸承上方

K6CM-ISM

本體

K6CM-[][]M形

K6CM 外觀尺寸 24

ZCT (IRT)

室內分離型
K6CM-ISZBI52型

K6CM 外觀尺寸 26
