S8VK-WA

開關電源供應器(240/480/960W型)

S8VK-WA

三相200V系列輸入規格產品,解決半導體與FPD業界要求的相位平衡問題。可透過3個LED早期發現異常部位;可在150%峰值電流的高容量負載下啟動

額定/性能/功能

容量 240 W 480 W 960 W
輸出電壓 24 V 24 V 24 V
效率*1 三相 AC200V輸入時 93% typ. 94% typ. 95% typ.
單相 AC200V輸入時 92% typ. 93% typ. 94% typ.
三相 AC230V輸入時 93% typ. 94% typ. 95% typ.
單相 AC230V輸入時 93% typ. 94% typ. 95% typ.
輸入條件 輸入電壓容許範圍 *2 三相、單相 AC170~264V、AC265~300V (1秒)
DC240~350V
頻率 *2 50/60 Hz (47 to 63 Hz)
輸入電流 *1 三相 AC200V輸入時 0.80 A typ. 1.6 A typ. 3.1 A typ.
單相 AC200V輸入時 1.4 A typ. 2.6 A typ. 5.2 A typ.
三相 AC230V輸入時 0.70 A typ. 1.4 A typ. 2.7 A typ.
單相 AC230V輸入時 1.2 A typ. 2.3 A typ. 4.5 A typ.
功率 0.9以上
漏電流 *3 三相 AC200V輸入時 1mA以下
三相 AC230V輸入時 1mA以下
突波電流 *4
(25℃、冷開機)
三相 AC200V輸入時 13 A typ. 13 A typ. 14 A typ.
三相 AC230V輸入時 15 A typ. 15 A typ. 16 A typ.
輸出特性 額定輸出電流 10 A 20 A 40 A
峰值電流 15 A 30 A 60 A
電壓可變範圍 *5 24~29.5V (V.ADJ時) 24~28V (V.ADJ時)
漣波雜訊電壓 *6 三相
AC200~240V輸入時
50mVp-p以下
頻率帶20MHz時
120 mVp-p以下
頻率帶20MHz時
60 mVp-p以下
頻率帶20MHz時
靜態輸入變化影響 *7 0.5%以下
靜態負載變化影響 *8 1.5%以下
溫度變化 三相
AC200~240V輸入時
0.05%/ ℃ 以下
啟動時間 *9 三相 AC200V輸入時 1,000ms以下
三相 AC230V輸入時 1,000ms以下
輸出保持時間 *9 三相 AC200V輸入時 35 ms typ. 30 ms typ. 25 ms typ.
三相 AC230V輸入時 35 ms typ. 30 ms typ. 25 ms typ.
附加功能 過電流保護 有、自動復歸、間歇性動作型請參閱第12頁的「●過電流保護」。
過電壓保護 有、額定輸出電壓的130%以上、遮斷(斷電復歸)請參閱第12頁的「●過電壓保護」。
串聯操作 可(最多2台,需外部二極體)
並聯操作 可(最多2台)詳情請參閱第22頁的「●並聯操作」。
INPUT OK指示燈 有(LED,顏色:綠)
DC OK指示燈 有(LED,顏色:綠)
Iout>100%指示燈 有(LED、顏色:黃)
DC OK訊號輸出 有(MOS FET繼電器輸出 DC30V max、50mA max)
Iout>100%訊號輸出 有(MOS FET繼電器輸出 DC30V max、50mA max)
絕緣耐壓 耐電壓 AC3.0kV 1min (所有輸入端子)與(所有輸出端子、訊號輸出端子)之間 截斷電流20mA
AC2.0kV 1min (所有輸入端子)與(3753_sp_1)之間 截斷電流20mA
AC1.0kV 1min (所有輸出端子、訊號輸出端子)與(3753_sp_1)之間 截斷電流25mA
AC0.5kV 1min (所有輸出端子)與(所有訊號輸出端子)之間 截斷電流10mA
絕緣阻抗 100MΩ以上、DC500V (所有輸出端子、訊號輸出端子)與(所有輸入端子、3753_sp_2)之間
環境 使用環境溫度*10 -40~+70℃ (會因溫度造成降額)(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 95%RH以下(保存濕度95%RH以下)
抗震性 10~55Hz、最大5G 單側振幅0.42mm 3方向 各2h
耐衝擊 294m/s2 6方向 各3次
信賴性 MTBF *11 13.5萬小時以上 6萬小時以上
期待壽命 *12 10年以上
構造 重量 800g以下 1,050g以下 1,750g以下
冷卻風扇
保護構造 依據IP20、EN/IEC 60529
支援規格 高諧波抑制 符合EN 61000-3-2 (單相)*13
符合JIS C 61000-3-2 (三相、單相)
EMI 雜音端子電壓 符合EN 61204-3 Class B、EN 55011 ClassB (三相)
符合EN 61204-3 Class A、EN 55011 ClassA (單相)
EN 61204-3 Class B、
符合EN 55011 ClassB (三相)
EN 61204-3 Class B、
符合EN 55011 ClassB (單相
*14)
EN 61204-3 Class A、
符合EN 55011 ClassA (單相)
放射干擾電場強度
EMS EN 61204-3 high severity levels
安全規格 UL 508, UL121201 (Listing)
CSA C22.2 No.107.1, CSA C22.2 No.213 (cUL)
UL 62368-1 (Recognition) OVCⅡ (≦3000m) Pol2
CSA C22.2 No.62368-1 (cUR) OVCⅡ (≦3000m) Pol2
EN 62477-1 OVCⅢ (≦2000m) OVCⅡ (2000m<and≦3000m) Pol2
EN 50178 OVCⅢ (≦2000m) OVCⅡ (2000m<and≦3000m) Pol2
EN 62368-1 OVCⅡ (≦3000m) Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
遵循PELV (EN/IEC 60204-1)
適用EN/IEC 61558-2-16標準
SEMI規格 遵循SEMI F47-0706 (三相、單相 AC200~240V輸入時)

*1. 為額定輸出電壓並且為額定輸出電流時的值。
*2. 輸出規格方面,根據變頻器而有部分產品的輸出頻率顯示為50/60Hz,但可能因產品內部溫度上升而導致冒煙/燒毀,因此請勿將變頻器的輸出作為產品電源使用。
輸入連接UPS時,請勿連接矩形波輸出的產品。否則將使產品內部溫度上升,可能導致冒煙、燒毀。
*3. 依電氣用品安全法訂定的數值。
*4. 25℃、冷啟動時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
*5. V.ADJ的容量操作可使電壓上升至電壓可變範圍以上。
輸出電壓可變時,請確認產品的輸出電壓並注意勿破壞負載。
*6. 為額定輸出電壓並且為額定輸出電流時的值。使用環境溫度為25℃ 時。
*7. 在額定輸出電壓及額定輸出電流之下,輸入電壓在容許輸入電壓的範圍內緩慢變化時,輸出電壓變化的最大值。
*8. 輸入電壓為AC200~240V時,使輸出電流在0A~額定輸出電流範圍之間緩慢變化時,輸出電壓變化的最大值。
*9. 為額定輸出電壓、額定輸出電流及常溫(25℃)時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
*10.在-40~-25℃ 的溫度下接通輸入電壓後,需要一些時間才能達到額定輸出電壓。
*11.MTBF為依據JEITA RCR-9102計算所得到的值。
*12.請參閱第26頁的「預防維護的建議更換時間與定期更換」。
*13.三相AC200~240V輸入不在EN61000-3-2的適用範圍內。

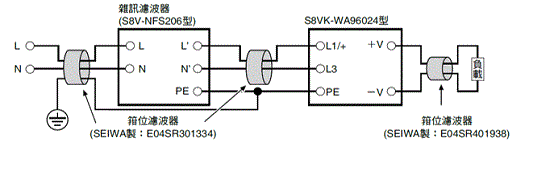

*14.下圖的構成符合ClassB。

S8VK-WA 額定/性能 2

標準適用情況

• 若要用於EN/IEC 60204-1的PELV輸出,請將輸出負極側(-V)連接至PE接地。
•關於EN/IEC 61558-2-16S8VK-WA型的設計遵循EN/IEC 61558-2-16。此外,IEC 61558-2-17目前已替換為IEC 61558-2-16。取得EN/IEC 60204-1 (機械安全)時,控制迴路必須經由控制變壓器,但OVCⅢ且取得安全規格的產品,或採用遵循EN/IEC 61558-2-16變壓器的產品,有可能不需要控制變壓器。
•關於DC輸入時的安全規格對象DC輸入時的安全規格對象為UL 62368-1、cUR (CSA C22.2 No. 62368-1)、EN/IEC 62368-1、EN 50178、EN/IEC62477-1、EN/IEC 61558-2-16。將UL認證的保險絲連接至(L1/+)側,即可符合安全規格。此外,DC輸入時請將(L1/+)側連接至(+),將(L3/-)側連接至(-)。有關UL認證保險絲的選用,請參閱第20頁的「●建議電路斷路器、保險絲」。

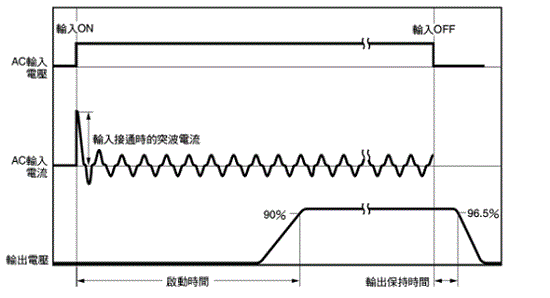

突波電流、起動時間、輸出保持時間

S8VK-WA 額定/性能 4

註. 並聯操作、備用操作時會流過倍於平常的突波電流。請充分確認保險絲的熔斷特性以及斷路器的動作特性後,選擇適當的保險絲。以避免在發生突波電流時,外部保險絲未熔斷或斷路器未動作的情況。

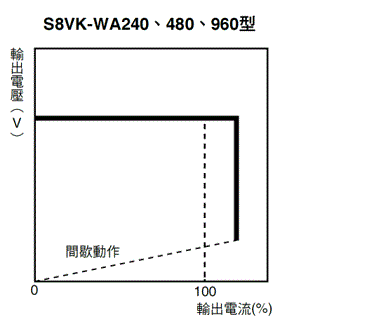

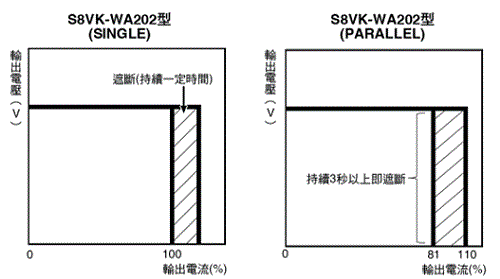

過電流保護

負載電流達到額定電流的151~175%以上時,將會自動降低輸出電壓以保護產品,避免短路電流或過電流之危害。過電流狀態解除之後,輸出電壓將自動復歸為正常狀態。

S8VK-WA 額定/性能 6

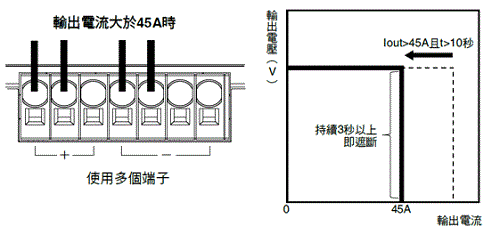

註1. 若持續在短路及過電流的狀態下使用,在極少數的情況下,內部零件會劣化、損壞。使用前請先確定Iout>100%指示燈未亮燈,或Iout>100%訊號輸出為OFF。
2. 萬一不慎,可能造成內部配件劣化及損壞,故請勿將本產品用於會發生負載側突波電流及過負載狀態之處。

過電壓保護

為避免產品內部反饋迴路故障等因素,造成負載過大的電壓,會進行過電壓檢測。若輸出的過電壓為額定輸出電壓的約130%以上時,將會遮斷輸出電壓。進行復歸時,請關閉輸入電源,靜置至少3分鐘後再重新接通輸入電源。
註. 重開輸入電源之前,請務必先排除造成過電壓的因素。

INPUT OK指示燈

輸入電壓高於容許範圍下限值時,指示燈將會亮燈。
註. 即使指示燈未亮燈,也可能已施加電壓,請在進行配線作業時確認輸入電壓。

DC OK指示燈、訊號輸出

輸出電壓為額定輸出電壓的90%以上時,指示燈將會亮燈,產品內部的MOS FET繼電器將會導通(ON)。
註1. 即使指示燈未亮燈,也可能已產生輸出電壓,請在連接至負載裝置時確認輸出電壓。
2. 訊號輸出功能可用於監視產品的輸出端子區的電壓。若要確認施加於負載的電壓是否正確,請測量負載端的電壓。
3. 若將輸出電壓設定為低於額定輸出電壓的90%,指示燈將會熄滅,訊號輸出將變成OFF。

Iout>100%指示燈、訊號輸出

輸出電流超過額定輸出電流時,指示燈將會亮燈,產品內部的MOS
FET繼電器將會導通(ON)。
註1. 在峰值電流時,雖然Iout>100%指示燈會亮燈,Iout>100%訊號輸出將會變成ON,但如果符合●峰值電流(P.21)的使用條件,則仍可使用。
2. 即使符合並聯操作時的使用條件,Iout>100%指示燈、訊號輸出皆可能會動作,因此請勿使用Iout>100%指示燈、訊號輸出。
3. 短路時會因為過電流保護功能而變成間歇性動作。在此情況下,指示燈會配合間歇性動作而閃爍,Iout>100%訊號輸出將會重複ON/OFF的動作。間歇性動作時,Iout>100%訊號輸出的最小ON時間為5ms。

訊號輸出端子的規格(DC OK訊號輸出端子與COM端子之 間、Iout>100%訊號輸出端子與COM端子之間)

訊號輸出由MOS FET繼電器構成,因此沒有極性。
30VDC max、50mA max、ON時殘留電壓2V以下,OFF時漏電流
0.1mA以下
註1. 各訊號輸出的內部未具備電流控制迴路,因此請注意避免流經訊號輸出端子的電流超過50mA。
2. 配線後請確認是否正常動作。

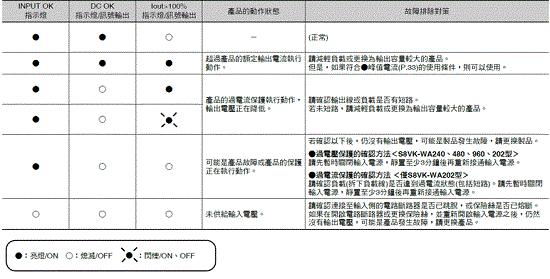

依據指示燈/訊號輸出以找出輸入、產品、負載側的異常部位及因應方法(維護部位通知功能)

可依據INPUT OK、DC OK、Iout>100%指示燈/訊號輸出,找出輸入、產品、負載側的異常部位。

S8VK-WA 額定/性能 12

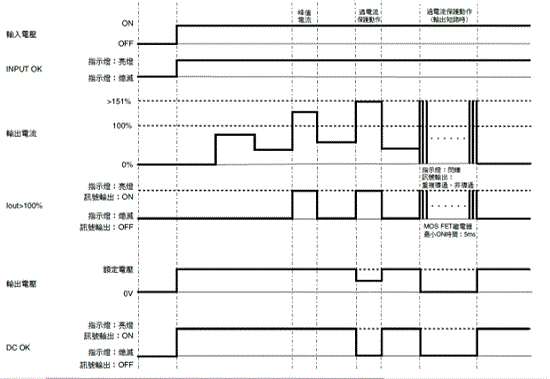

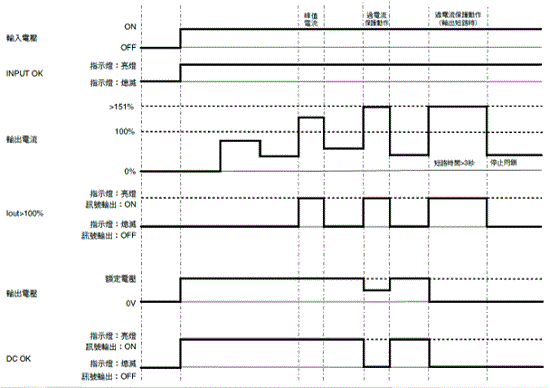

時序圖(依據產品狀態產生的指示燈/訊號輸出的動作)

S8VK-WA 額定/性能 13
