K6PM-TH

盤內狀態監控機器

K6PM-TH

盤內機器的溫度狀態 隨時遠端監控、診斷兼顧節省人力與降低異常停止風險

K6PM系列 介紹影片

遠端監控盤內設備的溫度狀態,以節省人力並降低異常停機的風險。

型號組成說明

本體

K6PM-TH 種類 3

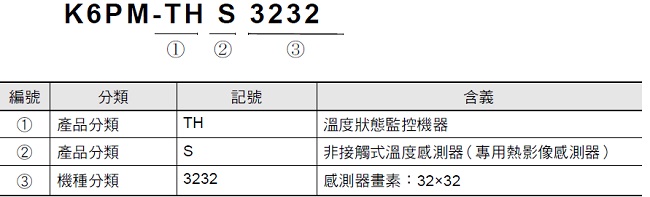

非接觸式溫度感測器(專用熱影像感測器)

K6PM-TH 種類 4

種類

本體

電源電壓 型號
DC24V K6PM-THMD-EIP

非接觸式溫度感測器

解析度 型號
32 × 32 K6PM-THS3232

EtherNet/IP通訊電纜建議品

使用第5類別以上的STP電纜(附屏蔽線的雙絞線電纜)。

附接頭的電纜

產品名稱 廠商 電纜長度
(m)
型號
尺寸、線芯數(對數):
AWG26 × 4P
電纜被覆材質:
LSZH *2
兩側接頭電纜(RJ45/RJ45)
RJ45接頭小型 *1
電纜顏色:黃色 *3
3769_lu_3

OMRON

Corporation

0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
尺寸、線芯數(對數):
AWG22 × 2P
兩側接頭電纜(RJ45/RJ45)
RJ45接頭堅固型*1
電纜顏色:淺藍色
3769_lu_4

OMRON

Corporation

0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K

*1. 小型的電纜長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
堅固型的電纜長度備有0.3、0.5、1、2、3、5、10、15m。
詳細內容請參閱「工業用乙太網路接頭型錄」(型錄編號:CDJC–006)。
*2. 為控制盤內配線用的Low Smoke Zero Halogen電纜。
*3. 電纜顏色另有綠色及藍色。綠色的型號結尾為「-G」,藍色則為「-B」。

電纜/接頭

配件名稱 廠商 型號聯
電纜 Hitachi Metals, Ltd. NETSTAR-C5E SA 0.5 × 4P *
RJ45接頭 Panduit Corp. MPS588-C *

*本電纜及接頭建議使用上述組合。

工業用交換式集線器(建議產品)

產品名稱 廠商 形狀 規格 型號
功能 連接埠數 故障偵測功能
工業用
交換式集線器
OMRON 3769_lu_5
優先權控制(QoS):EtherNet/IP的控制
資料優先
故障偵測:廣播風暴、LSI錯誤偵測
10/100BASE-TX、 Auto-Negotiation
CONTACT
3 × W4S1-03B
3769_lu_6
5 × W4S1-05B
5 W4S1-05C
Cisco Systems 請向廠商洽詢。
http://www.cisco.com/web/JP/index.html
CONTEC
Corporation
請向廠商洽詢。
http://www.contec.co.jp/
PHOENIX
CONTACT
Corporation
請向廠商洽詢。
https://www.phoenixcontact.com/online/portal/jp
