直流3線式 高級機型（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2026年3月24日
無指定尺寸公差：公差等級 IT16

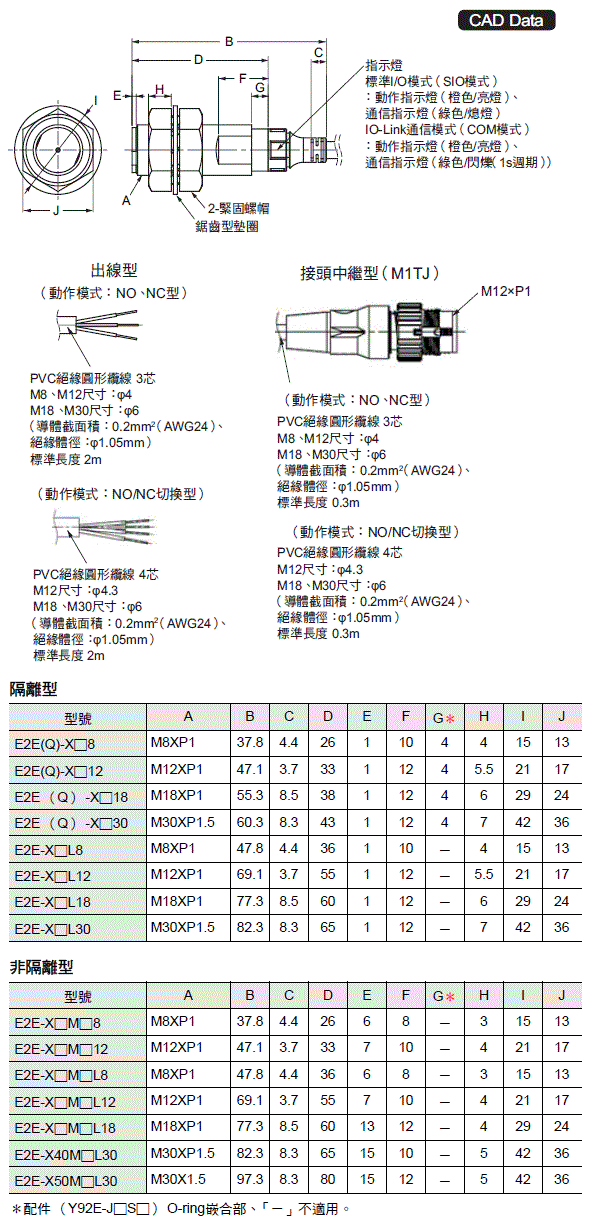

直流3線式 高級機型

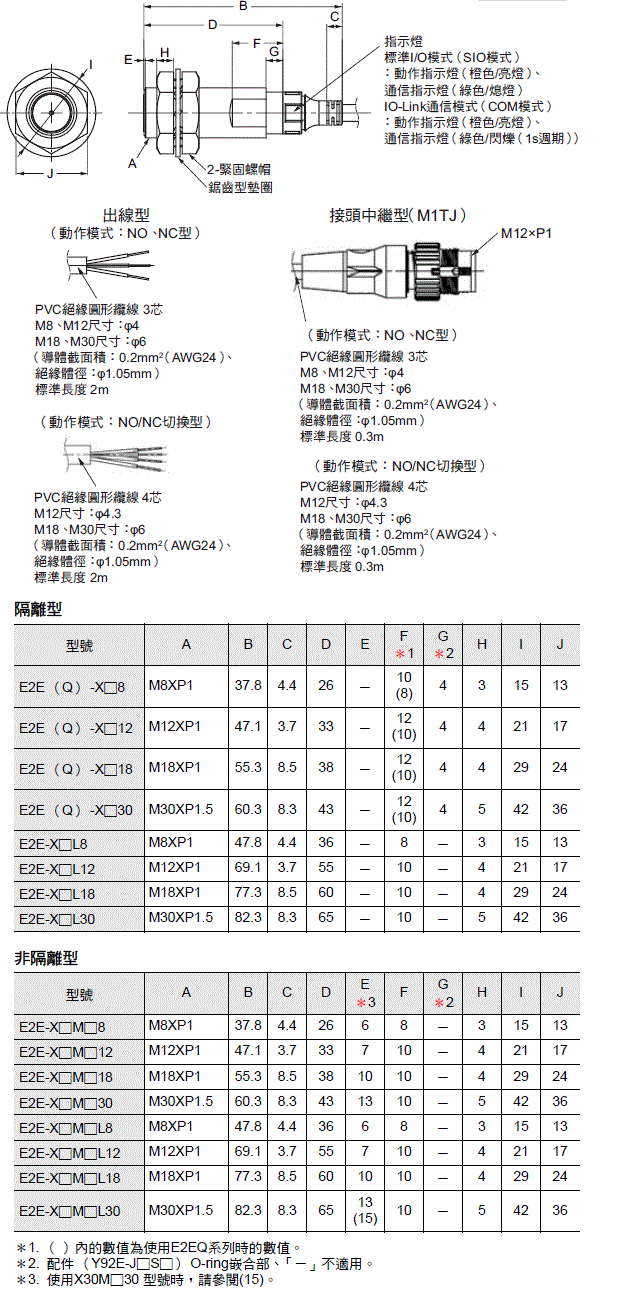

E2E/E2EQ NEXT系列（超長距離/長距離/防濺鍍 長距離型）
出線/接頭中繼型
（隔離/非隔離型）

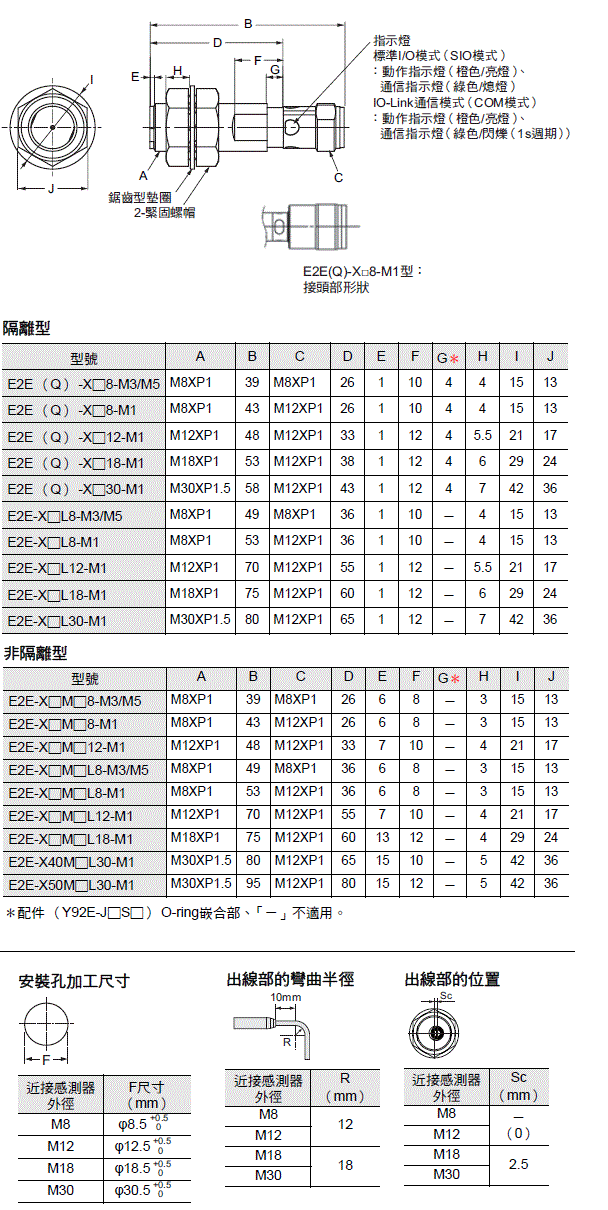

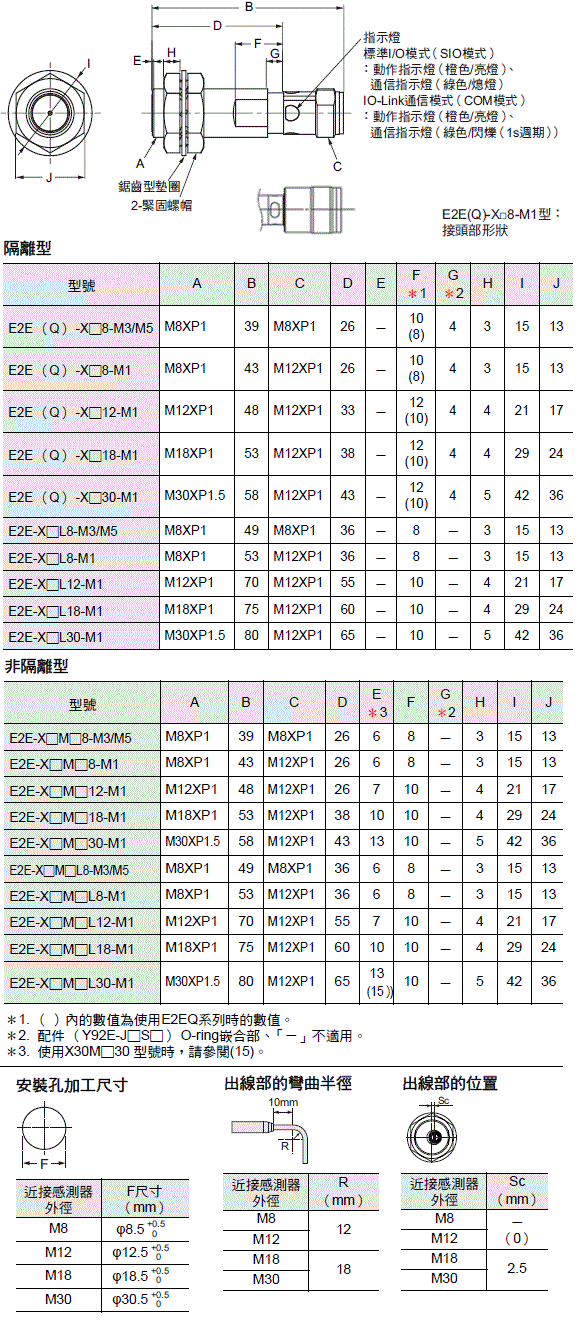

接頭型
（M12接頭、M8（4針）接頭、M8（3針）接頭）（隔離/非隔離型）
直流3線式 基本機型
E2E/E2EQ NEXT系列（中距離/短距離/防濺鍍 中距離及短距離型）
出線/接頭中繼型
（隔離/非隔離型）
接頭型
（M12接頭、M8 （4針）接頭、M8 （3針）接頭）
（隔離/非隔離型）
配件（另售）

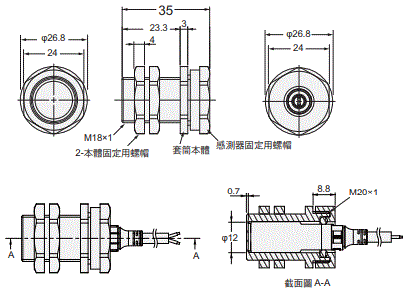

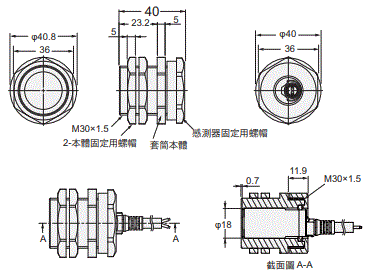

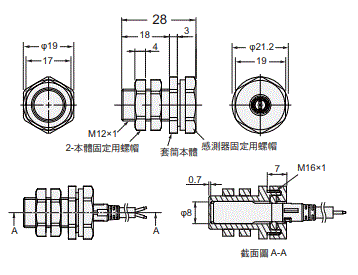

e-治具（安裝套筒）
Y92E-J8S12
Y92E-J12S18
Y92E-J18S30
註.螺絲部的尺寸管理以與附屬的螺帽接合為基準。
直流2線式
E2E NEXT 系列（長距離型）
出線型 （隔離型）

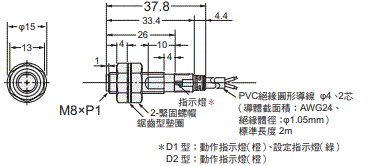

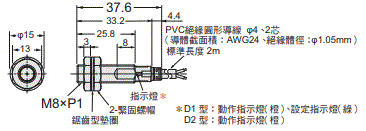

E2E-X3D[]8

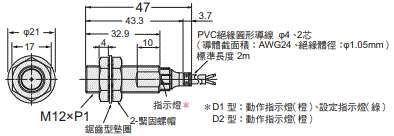

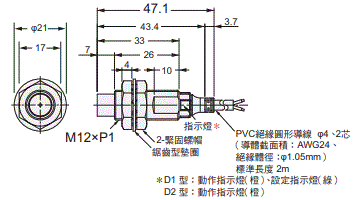

E2E-X7D[]12

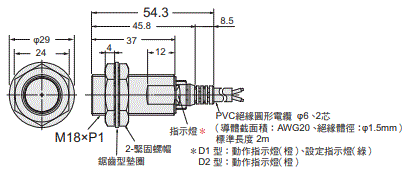

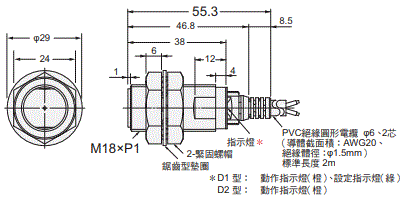

E2E-X11D[]18

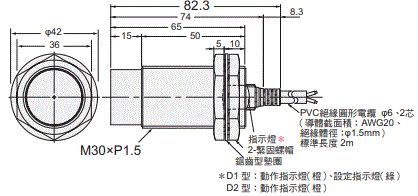

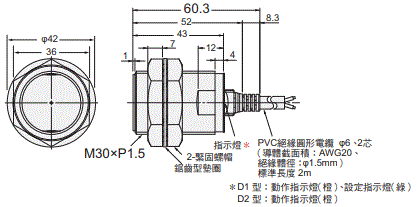

E2E-X20D[]30
出線型 （非隔離型）
E2E-X6MD[]8
E2E-X10MD[]12
E2E-X20MD[]L18
E2E-X40MD[]L30
接頭中繼型 （隔離型）

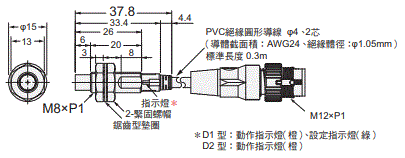

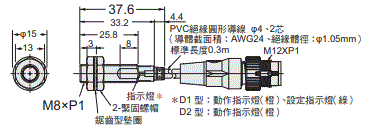

E2E-X3D[]8-M1TGJ

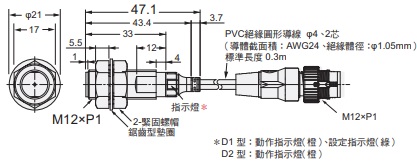

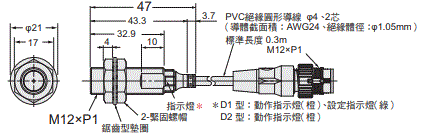

E2E-X7D[]12-M1TGJ

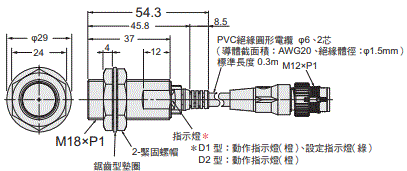

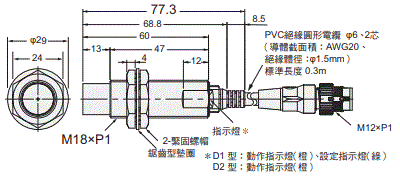

E2E-X11D[]18-M1TGJ

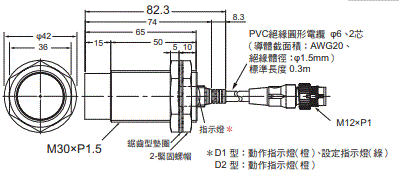

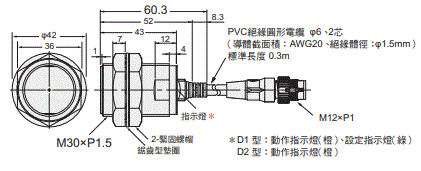

E2E-X20D[]30-M1TGJ
接頭中繼型 （非隔離型）
E2E-X6MD[]8-M1TGJ
E2E-X10MD[]12-M1TGJ
E2E-X20MD[]L18-M1TGJ
E2E-X40MD[]L30-M1TGJ
E2E NEXT系列（短距離型）
出線型 （隔離型）
E2E-X1R5D[]
E2E-X2R5D[]
E2E-X5D[]
接頭中繼型 （隔離型）
E2E-X1R5D[]-M1TGJ
E2E-X2R5D[]-M1TGJ
E2E-X5D[]-M1TGJ
註. 若以長孔安裝，鎖緊時的力道可能導致螺帽破損，因此不可使用。
配件（另售）

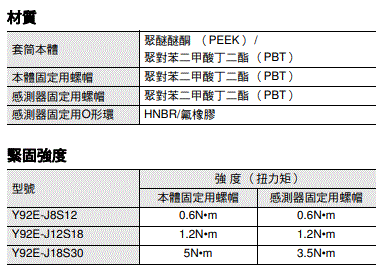

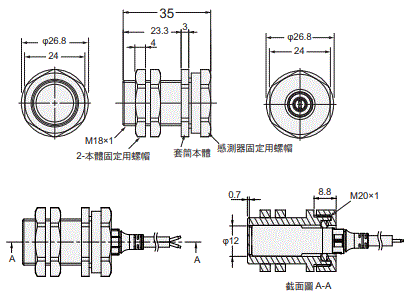

e-治具（安裝套筒）
Y92E-J8S12

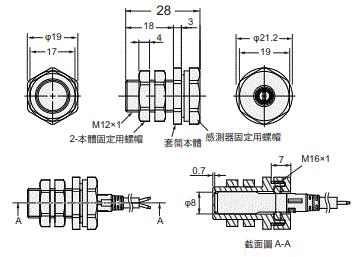

Y92E-J12S18

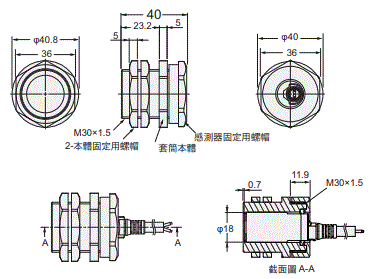

Y92E-J18S30
註.螺絲部的尺寸管理以與附屬的螺帽接合為基準。
