標準型近接感測器

E2E NEXT

利用 「長距離檢測」 打造不會突然停止的設備。支援IO-Link

近接感測器 選型工具

只需選擇檢測距離/材料/尺寸等必要條件，即可搜索接近傳感器類型。

相關資訊

更新日期 2023年5月3日

高級機型

E2E NEXT系列（超長距離型）

直流3線式

隔離型＊1

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(4mm)		 出線(2m)
＊2		 38mm
＊3		 NO E2E-X4B1D8 2M E2E-X4C18 2M
NC E2E-X4B28 2M E2E-X4C28 2M
48mm NO E2E-X4B1DL8 2M E2E-X4C1L8 2M
NC E2E-X4B2L8 2M E2E-X4C2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊4		 NO E2E-X4B1D8-M1TJ 0.3M E2E-X4C18-M1TJ 0.3M
NC E2E-X4B28-M1TJ 0.3M E2E-X4C28-M1TJ 0.3M
48mm NO E2E-X4B1DL8-M1TJ 0.3M E2E-X4C1L8-M1TJ 0.3M
NC E2E-X4B2L8-M1TJ 0.3M E2E-X4C2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X4B1D8-M1 E2E-X4C18-M1
NC E2E-X4B28-M1 E2E-X4C28-M1
53mm NO E2E-X4B1DL8-M1 E2E-X4C1L8-M1
NC E2E-X4B2L8-M1 E2E-X4C2L8-M1
M8 (4針)接頭 39mm NO E2E-X4B1D8-M3 E2E-X4C18-M3
NC E2E-X4B28-M3 E2E-X4C28-M3
49mm NO E2E-X4B1DL8-M3 E2E-X4C1L8-M3
NC E2E-X4B2L8-M3 E2E-X4C2L8-M3
M8 (3針)接頭 39mm NO E2E-X4B1D8-M5 E2E-X4C18-M5
NC E2E-X4B28-M5 E2E-X4C28-M5
49mm NO E2E-X4B1DL8-M5 E2E-X4C1L8-M5
NC E2E-X4B2L8-M5 E2E-X4C2L8-M5
M12
(9mm)		 出線(2m)
＊2		 47mm
＊3		 NO E2E-X9B1D12 2M E2E-X9C112 2M
NC E2E-X9B212 2M E2E-X9C212 2M
69mm NO E2E-X9B1DL12 2M E2E-X9C1L12 2M

NC E2E-X9B2L12 2M E2E-X9C2L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊4		 NO E2E-X9B1D12-M1TJ 0.3M E2E-X9C112-M1TJ 0.3M
NC E2E-X9B212-M1TJ 0.3M E2E-X9C212-M1TJ 0.3M
69mm NO E2E-X9B1DL12-M1TJ 0.3M E2E-X9C1L12-M1TJ 0.3M
NC E2E-X9B2L12-M1TJ 0.3M E2E-X9C2L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X9B1D12-M1 E2E-X9C112-M1
NC E2E-X9B212-M1 E2E-X9C212-M1
70mm NO E2E-X9B1DL12-M1 E2E-X9C1L12-M1
NC E2E-X9B2L12-M1 E2E-X9C2L12-M1
M18
(14mm)		 出線(2m)
＊2		 55mm
＊3		 NO E2E-X14B1D18 2M E2E-X14C118 2M
NC E2E-X14B218 2M E2E-X14C218 2M
77mm NO E2E-X14B1DL18 2M E2E-X14C1L18 2M
NC E2E-X14B2L18 2M E2E-X14C2L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊4		 NO E2E-X14B1D18-M1TJ 0.3M E2E-X14C118-M1TJ 0.3M
NC E2E-X14B218-M1TJ 0.3M E2E-X14C218-M1TJ 0.3M
77mm NO E2E-X14B1DL18-M1TJ 0.3M E2E-X14C1L18-M1TJ 0.3M
NC E2E-X14B2L18-M1TJ 0.3M E2E-X14C2L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X14B1D18-M1 E2E-X14C118-M1
NC E2E-X14B218-M1 E2E-X14C218-M1
75mm NO E2E-X14B1DL18-M1 E2E-X14C1L18-M1
NC E2E-X14B2L18-M1 E2E-X14C2L18-M1
M30
(23mm)		 出線(2m)
＊2		 60mm
＊3		 NO E2E-X23B1D30 2M E2E-X23C130 2M
NC E2E-X23B230 2M E2E-X23C230 2M
82mm NO E2E-X23B1DL30 2M E2E-X23C1L30 2M
NC E2E-X23B2L30 2M E2E-X23C2L30 2M
M12 Smartclick
接頭中繼(0.3m)		 60mm
＊4		 NO E2E-X23B1D30-M1TJ 0.3M E2E-X23C130-M1TJ 0.3M
NC E2E-X23B230-M1TJ 0.3M E2E-X23C230-M1TJ 0.3M
82mm NO E2E-X23B1DL30-M1TJ 0.3M E2E-X23C1L30-M1TJ 0.3M
NC E2E-X23B2L30-M1TJ 0.3M E2E-X23C2L30-M1TJ 0.3M
M12接頭 58mm NO E2E-X23B1D30-M1 E2E-X23C130-M1
NC E2E-X23B230-M1 E2E-X23C230-M1
80mm NO E2E-X23B1DL30-M1 E2E-X23C1L30-M1
NC E2E-X23B2L30-M1 E2E-X23C2L30-M1

＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→82頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X9B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X9B1D12-R 2M/E2E-X9B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X9B1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X9B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式

非隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(8mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X8MB1D8 2M E2E-X8MC18 2M
NC E2E-X8MB28 2M E2E-X8MC28 2M
48mm NO E2E-X8MB1DL8 2M E2E-X8MC1L8 2M
NC E2E-X8MB2L8 2M E2E-X8MC2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X8MB1D8-M1TJ 0.3M E2E-X8MC18-M1TJ 0.3M
NC E2E-X8MB28-M1TJ 0.3M E2E-X8MC28-M1TJ 0.3M
48mm NO E2E-X8MB1DL8-M1TJ 0.3M E2E-X8MC1L8-M1TJ 0.3M
NC E2E-X8MB2L8-M1TJ 0.3M E2E-X8MC2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X8MB1D8-M1 E2E-X8MC18-M1
NC E2E-X8MB28-M1 E2E-X8MC28-M1
53mm NO E2E-X8MB1DL8-M1 E2E-X8MC1L8-M1
NC E2E-X8MB2L8-M1 E2E-X8MC2L8-M1
M8 (4針)接頭 39mm NO E2E-X8MB1D8-M3 E2E-X8MC18-M3
NC E2E-X8MB28-M3 E2E-X8MC28-M3
49mm NO E2E-X8MB1DL8-M3 E2E-X8MC1L8-M3
NC E2E-X8MB2L8-M3 E2E-X8MC2L8-M3
M8 (3針)接頭 39mm NO E2E-X8MB1D8-M5 E2E-X8MC18-M5
NC E2E-X8MB28-M5 E2E-X8MC28-M5
49mm NO E2E-X8MB1DL8-M5 E2E-X8MC1L8-M5
NC E2E-X8MB2L8-M E2E-X8MC2L8-M5
M12
(16mm)		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X16MB1D12 2M E2E-X16MC112 2M
NC E2E-X16MB212 2M E2E-X16MC212 2M
69mm NO E2E-X16MB1DL12 2M E2E-X16MC1L12 2M
NC E2E-X16MB2L12 2M E2E-X16MC2L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X16MB1D12-M1TJ 0.3M E2E-X16MC112-M1TJ 0.3M
NC E2E-X16MB212-M1TJ 0.3M E2E-X16MC212-M1TJ 0.3M
69mm NO E2E-X16MB1DL12-M1TJ 0.3M E2E-X16MC1L12-M1TJ 0.3M
NC E2E-X16MB2L12-M1TJ 0.3M E2E-X16MC2L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X16MB1D12-M1 E2E-X16MC112-M1
NC E2E-X16MB212-M1 E2E-X16MC212-M1
70mm NO E2E-X16MB1DL12-M1 E2E-X16MC1L12-M1
NC E2E-X16MB2L12-M1 E2E-X16MC2L12-M1
M18
(30mm)		 出線(2m)
＊1		 77mm
＊2		 NO E2E-X30MB1DL18 2M E2E-X30MC1L18 2M
NC E2E-X30MB2L18 2M E2E-X30MC2L18 2M
M12 Smartclick
接頭中繼(0.3m)		 77mm
＊3		 NO E2E-X30MB1DL18-M1TJ 0.3M E2E-X30MC1L18-M1TJ 0.3M
NC E2E-X30MB2L18-M1TJ 0.3M E2E-X30MC2L18-M1TJ 0.3M
M12接頭 75mm NO E2E-X30MB1DL18-M1 E2E-X30MC1L18-M1
NC E2E-X30MB2L18-M1 E2E-X30MC2L18-M1
M30
(50mm)		 出線(2m)
＊1		 97mm
＊2		 NO E2E-X50MB1DL30 2M E2E-X50MC1L30 2M
NC E2E-X50MB2L30 2M E2E-X50MC2L30 2M
M12 Smartclick
接頭中繼(0.3m)		 97mm
＊3		 NO E2E-X50MB1DL30-M1TJ 0.3M E2E-X50MC1L30-M1TJ 0.3M
NC E2E-X50MB2L30-M1TJ 0.3M E2E-X50MC2L30-M1TJ 0.3M
M12接頭 95mm NO E2E-X50MB1DL30-M1 E2E-X50MC1L30-M1
NC E2E-X50MB2L30-M1 E2E-X50MC2L30-M1

＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X16MB1D12 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X16MB1D12-R 2M/E2E-X16MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X16MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X16MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

E2E NEXT系列（長距離型）

直流3線式

隔離型＊1

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(3mm)		 出線(2m)
＊2		 38mm
＊3		 NO E2E-X3B1D8 2M E2E-X3C18 2M
NC E2E-X3B28 2M E2E-X3C28 2M
48mm NO E2E-X3B1DL8 2M E2E-X3C1L8 2M
NC E2E-X3B2L8 2M E2E-X3C2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊4		 NO E2E-X3B1D8-M1TJ 0.3M E2E-X3C18-M1TJ 0.3M
NC E2E-X3B28-M1TJ 0.3M E2E-X3C28-M1TJ 0.3M
48mm NO E2E-X3B1DL8-M1TJ 0.3M E2E-X3C1L8-M1TJ 0.3M
NC E2E-X3B2L8-M1TJ 0.3M E2E-X3C2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X3B1D8-M1 E2E-X3C18-M1
NC E2E-X3B28-M1 E2E-X3C28-M1
53mm NO E2E-X3B1DL8-M1 E2E-X3C1L8-M1
NC E2E-X3B2L8-M1 E2E-X3C2L8-M1
M8 (4針)接頭 39mm NO E2E-X3B1D8-M3 E2E-X3C18-M3
NC E2E-X3B28-M3 E2E-X3C28-M3
49mm NO E2E-X3B1DL8-M3 E2E-X3C1L8-M3
NC E2E-X3B2L8-M3 E2E-X3C2L8-M3
M8 (3針)接頭 39mm NO E2E-X3B1D8-M5 E2E-X3C18-M5
NC E2E-X3B28-M5 E2E-X3C28-M5
49mm NO E2E-X3B1DL8-M5 E2E-X3C1L8-M5
NC E2E-X3B2L8-M5 E2E-X3C2L8-M5
M12
（6mm）		 出線(2m)
＊1		 47mm
＊3		 NO E2E-X6B1D12 2M E2E-X6C112 2M
NC E2E-X6B212 2M E2E-X6C212 2M
NO+NC E2E-X6B3D12 2M E2E-X6C312 2M
69mm NO E2E-X6B1DL12 2M E2E-X6C1L12 2M
NC E2E-X6B2L12 2M E2E-X6C2L12 2M
NO+NC E2E-X6B3DL12 2M E2E-X6C3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊4		 NO E2E-X6B1D12-M1TJ 0.3M E2E-X6C112-M1TJ 0.3M
NC E2E-X6B212-M1TJ 0.3M E2E-X6C212-M1TJ 0.3M
NO+NC E2E-X6B3D12-M1TJ 0.3M E2E-X6C312-M1TJ 0.3M
69mm NO E2E-X6B1DL12-M1TJ 0.3M E2E-X6C1L12-M1TJ 0.3M
NC E2E-X6B2L12-M1TJ 0.3M E2E-X6C2L12-M1TJ 0.3M
NO+NC E2E-X6B3DL12-M1TJ 0.3M E2E-X6C3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X6B1D12-M1 E2E-X6C112-M1
NC E2E-X6B212-M1 E2E-X6C212-M1
NO+NC E2E-X6B3D12-M1 E2E-X6C312-M1
70mm NO E2E-X6B1DL12-M1 E2E-X6C1L12-M1
NC E2E-X6B2L12-M1 E2E-X6C2L12-M1
NO+NC E2E-X6B3DL12-M1 E2E-X6C3L12-M1
M18
(12mm)		 出線(2m)
＊1		 55mm
＊3		 NO E2E-X12B1D18 2M E2E-X12C118 2M
NC E2E-X12B218 2M E2E-X12C218 2M
NO+NC E2E-X12B3D18 2M E2E-X12C318 2M
77mm NO E2E-X12B1DL18 2M E2E-X12C1L18 2M
NC E2E-X12B2L18 2M E2E-X12C2L18 2M
NO+NC E2E-X12B3DL18 2M E2E-X12C3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊4		 NO E2E-X12B1D18-M1TJ 0.3M E2E-X12C118-M1TJ 0.3M
NC E2E-X12B218-M1TJ 0.3M E2E-X12C218-M1TJ 0.3M
NO+NC E2E-X12B3D18-M1TJ 0.3M E2E-X12C318-M1TJ 0.3M
77mm
＊3		 NO E2E-X12B1DL18-M1TJ 0.3M E2E-X12C1L18-M1TJ 0.3M
NC E2E-X12B2L18-M1TJ 0.3M E2E-X12C2L18-M1TJ 0.3M
NO+NC E2E-X12B3DL18-M1TJ 0.3M E2E-X12C3L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X12B1D18-M1 E2E-X12C118-M1
NC E2E-X12B218-M1 E2E-X12C218-M1
NO+NC E2E-X12B3D18-M1 E2E-X12C318-M1
75mm NO E2E-X12B1DL18-M1 E2E-X12C1L18-M1
NC E2E-X12B2L18-M1 E2E-X12C2L18-M1
NO+NC E2E-X12B3DL18-M1 E2E-X12C3L18-M1
M30
(22mm)		 出線(2m)
＊1		 60mm
＊3		 NO E2E-X22B1D30 2M E2E-X22C130 2M
NC E2E-X22B230 2M E2E-X22C230 2M
NO+NC E2E-X22B3D30 2M E2E-X22C330 2M
82mm NO E2E-X22B1DL30 2M E2E-X22C1L30 2M
NC E2E-X22B2L30 2M E2E-X22C2L30 2M
NO+NC E2E-X22B3DL30 2M E2E-X22C3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 60mm
＊4		 NO E2E-X22B1D30-M1TJ 0.3M E2E-X22C130-M1TJ 0.3M
NC E2E-X22B230-M1TJ 0.3M E2E-X22C230-M1TJ 0.3M
NO+NC E2E-X22B3D30-M1TJ 0.3M E2E-X22C330-M1TJ 0.3M
82mm NO E2E-X22B1DL30-M1TJ 0.3M E2E-X22C1L30-M1TJ 0.3M
NC E2E-X22B2L30-M1TJ 0.3M E2E-X22C2L30-M1TJ 0.3M
NO+NC E2E-X22B3DL30-M1TJ 0.3M E2E-X22C3L30-M1TJ 0.3M
M12接頭 58mm NO E2E-X22B1D30-M1 E2E-X22C130-M1
NC E2E-X22B230-M1 E2E-X22C230-M1
NO+NC E2E-X22B3D30-M1 E2E-X22C330-M1
80mm NO E2E-X22B1DL30-M1 E2E-X22C1L30-M1
NC E2E-X22B2L30-M1 E2E-X22C2L30-M1
NO+NC E2E-X22B3DL30-M1 E2E-X22C3L30-M1

＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→82頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X6B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X6B1D12-R 2M/E2E-X6B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X6B1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X6B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式

非隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(6mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X6MB1D8 2M E2E-X6MC18 2M
NC E2E-X6MB28 2M E2E-X6MC28 2M
48mm NO E2E-X6MB1DL8 2M E2E-X6MC1L8 2M
NC E2E-X6MB2L8 2M E2E-X6MC2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X6MB1D8-M1TJ 0.3M E2E-X6MC18-M1TJ 0.3M
NC E2E-X6MB28-M1TJ 0.3M E2E-X6MC28-M1TJ 0.3M
48mm NO E2E-X6MB1DL8-M1TJ 0.3M E2E-X6MC1L8-M1TJ 0.3M
NC E2E-X6MB2L8-M1TJ 0.3M E2E-X6MC2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X6MB1D8-M1 E2E-X6MC18-M1
NC E2E-X6MB28-M1 E2E-X6MC28-M1
53mm NO E2E-X6MB1DL8-M1 E2E-X6MC1L8-M1
NC E2E-X6MB2L8-M1 E2E-X6MC2L8-M1
M8(4針)接頭 39mm NO E2E-X6MB1D8-M3 E2E-X6MC18-M3
NC E2E-X6MB28-M3 E2E-X6MC28-M3
49mm NO E2E-X6MB1DL8-M3 E2E-X6MC1L8-M3
NC E2E-X6MB2L8-M3 E2E-X6MC2L8-M3
M8(3針)接頭 39mm NO E2E-X6MB1D8-M5 E2E-X6MC18-M5
NC E2E-X6MB28-M5 E2E-X6MC28-M5
49mm NO E2E-X6MB1DL8-M5 E2E-X6MC1L8-M5
NC E2E-X6MB2L8-M5 E2E-X6MC2L8-M5
M12
(10mm)		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X10MB1D12 2M E2E-X10MC112 2M
NC E2E-X10MB212 2M E2E-X10MC212 2M
NO+NC E2E-X10MB3D12 2M E2E-X10MC312 2M
69mm NO E2E-X10MB1DL12 2M E2E-X10MC1L12 2M
NC E2E-X10MB2L12 2M E2E-X10MC2L12 2M
NO+NC E2E-X10MB3DL12 2M E2E-X10MC3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X10MB1D12-M1TJ 0.3M E2E-X10MC112-M1TJ 0.3M
NC E2E-X10MB212-M1TJ 0.3M E2E-X10MC212-M1TJ 0.3M
NO+NC E2E-X10MB3D12-M1TJ 0.3M E2E-X10MC312-M1TJ 0.3M
69mm NO E2E-X10MB1DL12-M1TJ 0.3M E2E-X10MC1L12-M1TJ 0.3M
NC E2E-X10MB2L12-M1TJ 0.3M E2E-X10MC2L12-M1TJ 0.3M
NO+NC E2E-X10MB3DL12-M1TJ 0.3M E2E-X10MC3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X10MB1D12-M1 E2E-X10MC112-M1
NC E2E-X10MB212-M1 E2E-X10MC212-M1
NO+NC E2E-X10MB3D12-M1 E2E-X10MC312-M1
70mm NO E2E-X10MB1DL12-M1 E2E-X10MC1L12-M1
NC E2E-X10MB2L12-M1 E2E-X10MC2L12-M1
NO+NC E2E-X10MB3DL12-M1 E2E-X10MC3L12-M1
M18
(20mm)		 出線(2m)
＊1		 77mm
＊2		 NO E2E-X20MB1DL18 2M E2E-X20MC1L18 2M
NC E2E-X20MB2L18 2M E2E-X20MC2L18 2M
NO+NC E2E-X20MB3DL18 2M E2E-X20MC3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 77mm
＊3		 NO E2E-X20MB1DL18-M1TJ 0.3M E2E-X20MC1L18-M1TJ 0.3M
NC E2E-X20MB2L18-M1TJ 0.3M E2E-X20MC2L18-M1TJ 0.3M
NO+NC E2E-X20MB3DL18-M1TJ 0.3 E2E-X20MC3L18-M1TJ 0.3M
M12接頭 75mm NO E2E-X20MB1DL18-M1 E2E-X20MC1L18-M1
NC E2E-X20MB2L18-M1 E2E-X20MC2L18-M1
NO+NC E2E-X20MB3DL18-M1 E2E-X20MC3L18-M1
M30
(40mm)		 出線(2m)
＊1		 82mm
＊2		 NO E2E-X40MB1DL30 2M E2E-X40MC1L30 2M
NC E2E-X40MB2L30 2M E2E-X40MC2L30 2M
NO+NC E2E-X40MB3DL30 2M E2E-X40MC3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 82mm
＊3		 NO E2E-X40MB1DL30-M1TJ 0.3M E2E-X40MC1L30-M1TJ 0.3M
NC E2E-X40MB2L30-M1TJ 0.3M E2E-X40MC2L30-M1TJ 0.3M
NO+NC E2E-X40MB3DL30-M1TJ 0.3M E2E-X40MC3L30-M1TJ 0.3M
M12接頭 80mm NO E2E-X40MB1DL30-M1 E2E-X40MC1L30-M1
NC E2E-X40MB2L30-M1 E2E-X40MC2L30-M1
NO+NC E2E-X40MB3DL30-M1 E2E-X40MC3L30-M1

＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X10MB1D12 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X10MB1D12-R 2M/E2E-X10MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X10MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X10MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式 基本型

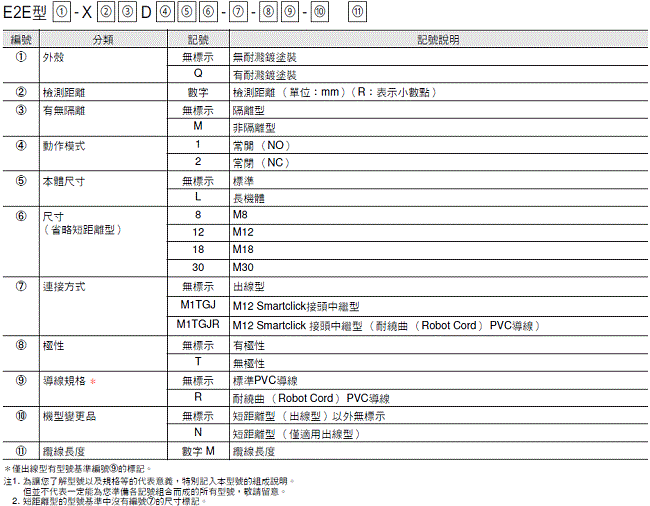

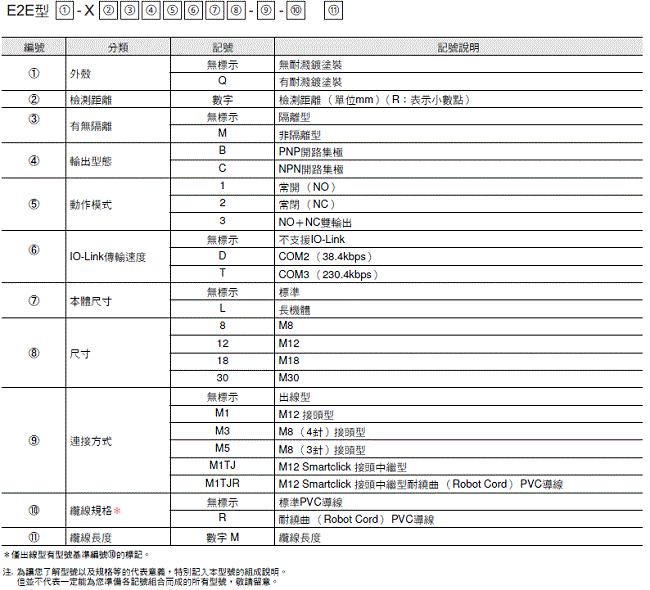

E2E NEXT 系列型號基準

E2E NEXT 種類 17

E2E NEXT系列（中距離型）

直流3線式

隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(2mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X2B1D8 2M E2E-X2C18 2M
NC E2E-X2B28 2M E2E-X2C28 2M
48mm NO E2E-X2B1DL8 2M E2E-X2C1L8 2M
NC E2E-X2B2L8 2M E2E-X2C2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X2B1D8-M1TJ 0.3M E2E-X2C18-M1TJ 0.3M
NC E2E-X2B28-M1TJ 0.3M E2E-X2C28-M1TJ 0.3M
48mm NO E2E-X2B1DL8-M1TJ 0.3M E2E-X2C1L8-M1TJ 0.3M
NC E2E-X2B2L8-M1TJ 0.3M E2E-X2C2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X2B1D8-M1 E2E-X2C18-M1
NC E2E-X2B28-M1 E2E-X2C28-M1
53mm NO E2E-X2B1DL8-M1 E2E-X2C1L8-M1
NC E2E-X2B2L8-M1 E2E-X2C2L8-M1
NO+NC E2E-X2B3DL8-M1 E2E-X2C3L8-M1
M8(4針)接頭 39mm NO E2E-X2B1D8-M3 E2E-X2C18-M3
NC E2E-X2B28-M3 E2E-X2C28-M3
49mm NO E2E-X2B1DL8-M3 E2E-X2C1L8-M3
NC E2E-X2B2L8-M3 E2E-X2C2L8-M3
M8(3針)接頭 39mm NO E2E-X2B1D8-M5 E2E-X2C18-M5
NC E2E-X2B28-M5 E2E-X2C28-M5
49mm NO E2E-X2B1DL8-M5 E2E-X2C1L8-M5
NC E2E-X2B2L8-M5 E2E-X2C2L8-M5
M12
(4mm)		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X4B1D12 2M E2E-X4C112 2M
NC E2E-X4B212 2M E2E-X4C212 2M
NO+NC E2E-X4B3D12 2M E2E-X4C312 2M
69mm NO E2E-X4B1DL12 2M E2E-X4C1L12 2M
NC E2E-X4B2L12 2M E2E-X4C2L12 2M
NO+NC E2E-X4B3DL12 2M E2E-X4C3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X4B1D12-M1TJ 0.3M E2E-X4C112-M1TJ 0.3M
NC E2E-X4B212-M1TJ 0.3M E2E-X4C212-M1TJ 0.3M
NO+NC E2E-X4B3D12-M1TJ 0.3M E2E-X4C312-M1TJ 0.3M
69mm NO E2E-X4B1DL12-M1TJ 0.3M E2E-X4C1L12-M1TJ 0.3M
NC E2E-X4B2L12-M1TJ 0.3M E2E-X4C2L12-M1TJ 0.3M
NO+NC E2E-X4B3DL12-M1TJ 0.3M E2E-X4C3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X4B1D12-M1 E2E-X4C112-M1
NC E2E-X4B212-M1 E2E-X4C212-M1
NO+NC E2E-X4B3D12-M1 E2E-X4C312-M1
70mm NO E2E-X4B1DL12-M1 E2E-X4C1L12-M1
NC E2E-X4B2L12-M1 E2E-X4C2L12-M1
NO+NC E2E-X4B3DL12-M1 E2E-X4C3L12-M1
M18
(8mm)		 出線(2m)
＊1		 55mm
＊2		 NO E2E-X8B1D18 2M E2E-X8C118 2M
NC E2E-X8B218 2M E2E-X8C218 2M
NO+NC E2E-X8B3D18 2M E2E-X8C318 2M
77mm NO E2E-X8B1DL18 2M E2E-X8C1L18 2M
NC E2E-X8B2L18 2M E2E-X8C2L18 2M
NO+NC E2E-X8B3DL18 2M E2E-X8C3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊3		 NO E2E-X8B1D18-M1TJ 0.3M E2E-X8C118-M1TJ 0.3M
NC E2E-X8B218-M1TJ 0.3M E2E-X8C218-M1TJ 0.3M
NO+NC E2E-X8B3D18-M1TJ 0.3M E2E-X8C318-M1TJ 0.3M
77mm NO E2E-X8B1DL18-M1TJ 0.3M E2E-X8C1L18-M1TJ 0.3M
NC E2E-X8B2L18-M1TJ 0.3M E2E-X8C2L18-M1TJ 0.3M
NO+NC E2E-X8B3DL18-M1TJ 0.3M E2E-X8C3L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X8B1D18-M1 E2E-X8C118-M1
NC E2E-X8B218-M1 E2E-X8C218-M1
NO+NC E2E-X8B3D18-M1 E2E-X8C318-M1
75mm NO E2E-X8B1DL18-M1 E2E-X8C1L18-M1
NC E2E-X8B2L18-M1 E2E-X8C2L18-M1
NO+NC E2E-X8B3DL18-M1 E2E-X8C3L18-M1
M30
(15mm)		 出線(2m)
＊1		 60mm
＊2		 NO E2E-X15B1D30 2M E2E-X15C130 2M
NC E2E-X15B230 2M E2E-X15C230 2M
NO+NC E2E-X15B3D30 2M E2E-X15C330 2M
82mm NO E2E-X15B1DL30 2M E2E-X15C1L30 2M
NC E2E-X15B2L30 2M E2E-X15C2L30 2M
NO+NC E2E-X15B3DL30 2M E2E-X15C3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 60mm NO E2E-X15B1D30-M1TJ 0.3M E2E-X15C130-M1TJ 0.3M
NC E2E-X15B230-M1TJ 0.3M E2E-X15C230-M1TJ 0.3M
NO+NC E2E-X15B3D30-M1TJ 0.3M E2E-X15C330-M1TJ 0.3M
82mm NO E2E-X15B1DL30-M1TJ 0.3M E2E-X15C1L30-M1TJ 0.3M
NC E2E-X15B2L30-M1TJ 0.3M E2E-X15C2L30-M1TJ 0.3M
NO+NC E2E-X15B3DL30-M1TJ 0.3M E2E-X15C3L30-M1TJ 0.3M
M12接頭 58mm NO E2E-X15B1D30-M1 E2E-X15C130-M1
NC E2E-X15B230-M1 E2E-X15C230-M1
NO+NC E2E-X15B3D30-M1 E2E-X15C330-M1
80mm NO E2E-X15B1DL30-M1 E2E-X15C1L30-M1
NC E2E-X15B2L30-M1 E2E-X15C2L30-M1
NO+NC E2E-X15B3DL30-M1 E2E-X15C3L30-M1

＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X2B1D8 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X2B1D8-R 2M/E2E-X2B1D8-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X4B1T12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X2B1T8 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式

非隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(4mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X4MB1D8 2M E2E-X4MC18 2M
NC E2E-X4MB28 2M E2E-X4MC28 2M
48mm NO E2E-X4MB1DL8 2M E2E-X4MC1L8 2M
NC E2E-X4MB2L8 2M E2E-X4MC2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X4MB1D8-M1TJ 0.3M E2E-X4MC18-M1TJ 0.3M
NC C E2E-X4MB28-M1TJ 0.3M E2E-X4MC28-M1TJ 0.3M
48mm NO E2E-X4MB1DL8-M1TJ 0.3M E2E-X4MC1L8-M1TJ 0.3M
NC E2E-X4MB2L8-M1TJ 0.3M E2E-X4MC2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X4MB1D8-M1 E2E-X4MC18-M1
NC E2E-X4MB28-M1 E2E-X4MC28-M1
53mm NO E2E-X4MB1DL8-M1 E2E-X4MC1L8-M1
NC E2E-X4MB2L8-M1 E2E-X4MC2L8-M1
NO+NC E2E-X4MB3DL8-M1 E2E-X4MC3L8-M1
M8(4針)接頭 39mm NO E2E-X4MB1D8-M3 E2E-X4MC18-M3
NC E2E-X4MB28-M3 E2E-X4MC28-M3
49mm NO E2E-X4MB1DL8-M3 E2E-X4MC1L8-M3
NC E2E-X4MB2L8-M3 E2E-X4MC2L8-M3
M8(3針)接頭 39mm NO E2E-X4MB1D8-M5 E2E-X4MC18-M5
NC E2E-X4MB28-M5 E2E-X4MC28-M5
49mm NO E2E-X4MB1DL8-M5 E2E-X4MC1L8-M5
NC E2E-X4MB2L8-M5 E2E-X4MC2L8-M5
M12
(8mm)		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X8MB1D12 2M E2E-X8MC112 2M
NC E2E-X8MB212 2M E2E-X8MC212 2M
NO+NC E2E-X8MB3D12 2M E2E-X8MC312 2M
69mm NO E2E-X8MB1DL12 2M E2E-X8MC1L12 2M
NC E2E-X8MB2L12 2M E2E-X8MC2L12 2M
NO+NC E2E-X8MB3DL12 2M E2E-X8MC3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X8MB1D12-M1TJ 0.3M E2E-X8MC112-M1TJ 0.3M
NC E2E-X8MB212-M1TJ 0.3M E2E-X8MC212-M1TJ 0.3M
NO+NC E2E-X8MB3D12-M1TJ 0.3M E2E-X8MC312-M1TJ 0.3M
69mm NO E2E-X8MB1DL12-M1TJ 0.3M E2E-X8MC1L12-M1TJ 0.3M
NC E2E-X8MB2L12-M1TJ 0.3M E2E-X8MC2L12-M1TJ 0.3M
NO+NC E2E-X8MB3DL12-M1TJ 0.3M E2E-X8MC3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X8MB1D12-M1 E2E-X8MC112-M1
NC E2E-X8MB212-M1 E2E-X8MC212-M1
NO+NC E2E-X8MB3D12-M1 E2E-X8MC312-M1
70mm NO E2E-X8MB1DL12-M1 E2E-X8MC1L12-M1
NC E2E-X8MB2L12-M1 E2E-X8MC2L12-M1
NO+NC E2E-X8MB3DL12-M1 E2E-X8MC3L12-M1
M18
(16mm)		 出線(2m)
＊1		 55mm
＊2		 NO E2E-X16MB1D18 2M E2E-X16MC118 2M
NC E2E-X16MB218 2M E2E-X16MC218 2M
NO+NC E2E-X16MB3D18 2M E2E-X16MC318 2M
77mm NO E2E-X16MB1DL18 2M E2E-X16MC1L18 2M
NC E2E-X16MB2L18 2M E2E-X16MC2L18 2M
NO+NC E2E-X16MB3DL18 2M E2E-X16MC3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊3		 NO E2E-X16MB1D18-M1TJ 0.3M E2E-X16MC118-M1TJ 0.3M
NC E2E-X16MB218-M1TJ 0.3M E2E-X16MC218-M1TJ 0.3M
NO+NC E2E-X16MB3D18-M1TJ 0.3M E2E-X16MC318-M1TJ 0.3
77mm NO E2E-X16MB1DL18-M1TJ 0.3M E2E-X16MC1L18-M1TJ 0.3M
NC E2E-X16MB2L18-M1TJ 0.3M E2E-X16MC2L18-M1TJ 0.3M
NO+NC E2E-X16MB3DL18-M1TJ 0.3M E2E-X16MC3L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X16MB1D18-M1 E2E-X16MC118-M1
NC E2E-X16MB218-M1 E2E-X16MC218-M1
NO+NC E2E-X16MB3D18-M1 E2E-X16MC318-M1
75mm NO E2E-X16MB1DL18-M1 E2E-X16MC1L18-M1
NC E2E-X16MB2L18-M1 E2E-X16MC2L18-M1
NO+NC E2E-X16MB3DL18-M1 E2E-X16MC3L18-M1
M30
(30mm)		 出線(2m)
＊1		 82mm
＊2		 NO E2E-X30MB1DL30 2M E2E-X30MC1L30 2M
NC E2E-X30MB2L30 2M E2E-X30MC2L30 2M
NO+NC E2E-X30MB3DL30 2M E2E-X30MC3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 82mm
＊3		 NO E2E-X30MB1DL30-M1TJ 0.3M E2E-X30MC1L30-M1TJ 0.3M
NC E2E-X30MB2L30-M1TJ 0.3M E2E-X30MC2L30-M1TJ 0.3M
NO+NC E2E-X30MB3DL30-M1TJ 0.3M E2E-X30MC3L30-M1TJ 0.3M
M12接頭 80mm NO E2E-X30MB1DL30-M1 E2E-X30MC1L30-M1
NC E2E-X30MB2L30-M1 E2E-X30MC2L30-M1
NO+NC E2E-X30MB3DL30-M1 E2E-X30MC3L30-M1

＊1. 提供纜線長度5m的類型。型號末尾為5M (例：E2E-X8MB1D12 5M)。
＊2. 另有耐繞曲導線 (Robot Cord) 2m與5m的類型。型號中會加上-R (例：E2E-X8MB1D12-R 2M/E2E-X8MB1D12-R 5M)。
＊3. 另有耐繞曲導線 (Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X8MB1D12-M1TJR 0.3M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X8MB1T12 2M)。動作模式NO可透過IO-Link通信變更為NC。
 2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商

E2E NEXT系列 (短距離型)

直流3線式

隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(1.5mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X1R5B1D8 2M E2E-X1R5C18 2M
NC E2E-X1R5B28 2M E2E-X1R5C28 2M
48mm NO E2E-X1R5B1DL8 2M E2E-X1R5C1L8 2M
NC E2E-X1R5B2L8 2M E2E-X1R5C2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X1R5B1D8-M1TJ 0.3M E2E-X1R5C18-M1TJ 0.3M
NC E2E-X1R5B28-M1TJ 0.3M E2E-X1R5C28-M1TJ 0.3M
48mm NO E2E-X1R5B1DL8-M1TJ 0.3M E2E-X1R5C1L8-M1TJ 0.3M
NC E2E-X1R5B2L8-M1TJ 0.3M E2E-X1R5C2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X1R5B1D8-M1 E2E-X1R5C18-M1
NC E2E-X1R5B28-M1 E2E-X1R5C28-M1
53mm NO E2E-X1R5B1DL8-M1 E2E-X1R5C1L8-M1
NC E2E-X1R5B2L8-M1 E2E-X1R5C2L8-M1
NO+NC E2E-X1R5B3DL8-M1 E2E-X1R5C3L8-M1
M8(4針)接頭 39mm NO E2E-X1R5B1D8-M3 E2E-X1R5C18-M3
NC E2E-X1R5B28-M3 E2E-X1R5C28-M3
49mm NO E2E-X1R5B1DL8-M3 E2E-X1R5C1L8-M3
NC E2E-X1R5B2L8-M3 E2E-X1R5C2L8-M3
M8(3針)接頭 39mm NO E2E-X1R5B1D8-M5 E2E-X1R5C18-M5
NC E2E-X1R5B28-M5 E2E-X1R5C28-M5
49mm NO E2E-X1R5B1DL8-M5 E2E-X1R5C1L8-M5
NC E2E-X1R5B2L8-M5 E2E-X1R5C2L8-M5
M12
(2mm)		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X2B1D12 2M E2E-X2C112 2M
NC E2E-X2B212 2M E2E-X2C212 2M
NO+NC E2E-X2B3D12 2M E2E-X2C312 2M
69mm NO E2E-X2B1DL12 2M E2E-X2C1L12 2M
NC E2E-X2B2L12 2M E2E-X2C2L12 2M
NO+NC E2E-X2B3DL12 2M E2E-X2C3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X2B1D12-M1TJ 0.3M E2E-X2C112-M1TJ 0.3M
NC E2E-X2B212-M1TJ 0.3M E2E-X2C212-M1TJ 0.3M
NO+NC E2E-X2B3D12-M1TJ 0.3M E2E-X2C312-M1TJ 0.3M
69mm NO E2E-X2B1DL12-M1TJ 0.3 E2E-X2C1L12-M1TJ 0.3M
NC E2E-X2B2L12-M1TJ 0.3M E2E-X2C2L12-M1TJ 0.3M
NO+NC E2E-X2B3DL12-M1TJ 0.3M E2E-X2C3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X2B1D12-M1 E2E-X2C112-M1
NC E2E-X2B212-M1 E2E-X2C212-M1
NO+NC E2E-X2B3D12-M1 E2E-X2C312-M1
70mm NO E2E-X2B1DL12-M1 E2E-X2C1L12-M1
NC E2E-X2B2L12-M1 E2E-X2C2L12-M1
NO+NC E2E-X2B3DL12-M1 E2E-X2C3L12-M1
M18
(5mm)		 出線(2m)
＊1		 55mm
＊2		 NO E2E-X5B1D18 2M E2E-X5C118 2M
NC E2E-X5B218 2 E2E-X5C218 2M
NO+NC E2E-X5B3D18 2M E2E-X5C318 2M
77mm NO E2E-X5B1DL18 2M E2E-X5C1L18 2M
NC E2E-X5B2L18 2M E2E-X5C2L18 2M
NO+NC E2E-X5B3DL18 2M E2E-X5C3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊3		 NO E2E-X5B1D18-M1TJ 0.3M E2E-X5C118-M1TJ 0.3M
NC E2E-X5B218-M1TJ 0.3M E2E-X5C218-M1TJ 0.3M
NO+NC E2E-X5B3D18-M1TJ 0.3M E2E-X5C318-M1TJ 0.3M
77mm NO E2E-X5B1DL18-M1TJ 0.3M E2E-X5C1L18-M1TJ 0.3M
NC E2E-X5B2L18-M1TJ 0.3M E2E-X5C2L18-M1TJ 0.3M
NO+NC E2E-X5B3DL18-M1TJ 0.3M E2E-X5C3L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X5B1D18-M1 E2E-X5C118-M1
NC E2E-X5B218-M1 E2E-X5C218-M1
NO+NC E2E-X5B3D18-M1 E2E-X5C318-M1
75mm NO E2E-X5B1DL18-M1 E2E-X5C1L18-M1
NC E2E-X5B2L18-M1 E2E-X5C2L18-M1
NO+NC E2E-X5B3DL18-M1 E2E-X5C3L18-M1
M30
(10mm)		 出線(2m)
＊1		 60mm
＊2		 NO E2E-X10B1D30 2M E2E-X10C130 2M
NC E2E-X10B230 2M E2E-X10C230 2M
NO+NC E2E-X10B3D30 2M E2E-X10C330
82mm
＊2		 NO E2E-X10B1DL30 2M E2E-X10C1L30 2M
NC E2E-X10B2L30 2M E2E-X10C2L30 2M
NO+NC E2E-X10B3DL30 2M E2E-X10C3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 60mm
＊3		 NO E2E-X10B1D30-M1TJ 0.3M E2E-X10C130-M1TJ 0.3M
NC E2E-X10B230-M1TJ 0.3M E2E-X10C230-M1TJ 0.3M
NO+NC E2E-X10B3D30-M1TJ 0.3M E2E-X10C330-M1TJ 0.3M
82mm
＊3		 NO E2E-X10B1DL30-M1TJ 0.3M E2E-X10C1L30-M1TJ 0.3M
NC E2E-X10B2L30-M1TJ 0.3M E2E-X10C2L30-M1TJ 0.3M
NO+NC E2E-X10B3DL30-M1TJ 0.3M E2E-X10C3L30-M1TJ 0.3M
M12接頭 58mm NO E2E-X10B1D30-M1 E2E-X10C130-M1
NC E2E-X10B230-M1 E2E-X10C230-M1
NO+NC E2E-X10B3D30-M1 E2E-X10C330-M1
80mm NO E2E-X10B1DL30-M1 E2E-X10C1L30-M1
NC E2E-X10B2L30-M1 E2E-X10C2L30-M1
NO+NC E2E-X10B3DL30-M1 E2E-X10C3L30-M1

＊1. 提供纜線長度5m的類型。型號末尾為5M (例：E2E-X2B1D12 5M)。
＊2. 另有耐繞曲導線 (Robot Cord) 2m與5m的類型。型號中會加上-R (例：E2E-X2B1D12-R 2M/E2E-X2B1D12-R 5M)。
＊3. 另有耐繞曲導線 (Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X2B1D12-M1TJR 0.3M)。
注1. 標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X2B1T12 2M)。 動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。 交期請洽詢各經銷商。

直流3線式

非隔離型

尺寸
(檢測距離)		 連接方式 本體
尺寸		 動作
模式		 型號
PNP輸出 NPN輸出
M8
(2mm)		 出線(2m)
＊1		 38mm
＊2		 NO E2E-X2MB1D8 2M E2E-X2MC18 2M
NC E2E-X2MB28 2M E2E-X2MC28 2M
48mm NO E2E-X2MB1DL8 2M E2E-X2MC1L8 2M
NC E2E-X2MB2L8 2M E2E-X2MC2L8 2M
M12 Smartclick
接頭中繼(0.3m)		 38mm
＊3		 NO E2E-X2MB1D8-M1TJ 0.3M E2E-X2MC18-M1TJ 0.3M
NC E2E-X2MB28-M1TJ 0.3M E2E-X2MC28-M1TJ 0.3M
48mm NO E2E-X2MB1DL8-M1TJ 0.3M E2E-X2MC1L8-M1TJ 0.3M
NC E2E-X2MB2L8-M1TJ 0.3M E2E-X2MC2L8-M1TJ 0.3M
M12接頭 43mm NO E2E-X2MB1D8-M1 E2E-X2MC18-M1
NC E2E-X2MB28-M1 E2E-X2MC28-M1
53mm NO E2E-X2MB1DL8-M1 E2E-X2MC1L8-M1
NC E2E-X2MB2L8-M1 E2E-X2MC2L8-M1
NO+NC E2E-X2MB3DL8-M1 E2E-X2MC3L8-M1
M8(4針)接頭 39mm NO E2E-X2MB1D8-M3 E2E-X2MC18-M3
NC E2E-X2MB28-M3 E2E-X2MC28-M3
49mm NO E2E-X2MB1DL8-M3 E2E-X2MC1L8-M3
NC E2E-X2MB2L8-M3 E2E-X2MC2L8-M3
M8(3針)接頭 39mm NO E2E-X2MB1D8-M5 E2E-X2MC18-M5
NC E2E-X2MB28-M5 E2E-X2MC28-M5
49mm NO E2E-X2MB1DL8-M5 E2E-X2MC1L8-M5
NC E2E-X2MB2L8-M5 E2E-X2MC2L8-M5
M12
（5mm）		 出線(2m)
＊1		 47mm
＊2		 NO E2E-X5MB1D12 2M E2E-X5MC112 2M
NC E2E-X5MB212 2M E2E-X5MC212 2M
NO+NC E2E-X5MB3D12 2M E2E-X5MC312 2M
69mm NO E2E-X5MB1DL12 2M E2E-X5MC1L12 2M
NC E2E-X5MB2L12 2M E2E-X5MC2L12 2M
NO+NC E2E-X5MB3DL12 2M E2E-X5MC3L12 2M
M12 Smartclick
接頭中繼(0.3m)		 47mm
＊3		 NO E2E-X5MB1D12-M1TJ 0.3M E2E-X5MC112-M1TJ 0.3M
NC E2E-X5MB212-M1TJ 0.3M E2E-X5MC212-M1TJ 0.3M
NO+NC E2E-X5MB3D12-M1TJ 0.3M E2E-X5MC312-M1TJ 0.3M
69mm NO E2E-X5MB1DL12-M1TJ 0.3M E2E-X5MC1L12-M1TJ 0.3M
NC E2E-X5MB2L12-M1TJ 0.3M E2E-X5MC2L12-M1TJ 0.3M
NO+NC E2E-X5MB3DL12-M1TJ 0.3M E2E-X5MC3L12-M1TJ 0.3M
M12接頭 48mm NO E2E-X5MB1D12-M1 E2E-X5MC112-M1
NC E2E-X5MB212-M1 E2E-X5MC212-M1
NO+NC E2E-X5MB3D12-M1 E2E-X5MC312-M1
70mm NO E2E-X5MB1DL12-M1 E2E-X5MC1L12-M1
NC E2E-X5MB2L12-M1 E2E-X5MC2L12-M1
NO+NC E2E-X5MB3DL12-M1 E2E-X5MC3L12-M1
M18
(10mm)		 出線(2m)
＊1		 55mm
＊2		 NO E2E-X10MB1D18 2M E2E-X10MC118 2M
NC E2E-X10MB218 2M E2E-X10MC218 2M
NO+NC E2E-X10MB3D18 2M E2E-X10MC318 2M
77mm NO E2E-X10MB1DL18 2M E2E-X10MC1L18 2M
NC E2E-X10MB2L18 2M E2E-X10MC2L18 2M
NO+NC E2E-X10MB3DL18 2M E2E-X10MC3L18 2M
M12 Smartclick
接頭中繼(0.3m)		 55mm
＊3		 NO E2E-X10MB1D18-M1TJ 0.3M E2E-X10MC118-M1TJ 0.3M
NC E2E-X10MB218-M1TJ 0.3M E2E-X10MC218-M1TJ 0.3M
NO+NC E2E-X10MB3D18-M1TJ 0.3M E2E-X10MC318-M1TJ 0.3M
77mm NO E2E-X10MB1DL18-M1TJ 0.3M E2E-X10MC1L18-M1TJ 0.3M
NC E2E-X10MB2L18-M1TJ 0.3M E2E-X10MC2L18-M1TJ 0.3M
NO+NC E2E-X10MB3DL18-M1TJ 0.3M E2E-X10MC3L18-M1TJ 0.3M
M12接頭 53mm NO E2E-X10MB1D18-M1 E2E-X10MC118-M1
NC E2E-X10MB218-M1 E2E-X10MC218-M1
NO+NC E2E-X10MB3D18-M1 E2E-X10MC318-M1
75mm NO E2E-X10MB1DL18-M1 E2E-X10MC1L18-M1
NC E2E-X10MB2L18-M1 E2E-X10MC2L18-M1
NO+NC E2E-X10MB3DL18-M1 E2E-X10MC3L18-M1
M30
(18mm)		 出線(2m)
＊1		 60mm
＊2		 NO E2E-X18MB1D30 2M E2E-X18MC130 2M
NC E2E-X18MB230 2M E2E-X18MC230 2M
NO+NC E2E-X18MB3D30 2M E2E-X18MC330 2M
82mm NO E2E-X18MB1DL30 2M E2E-X18MC1L30 2M
NC E2E-X18MB2L30 2M E2E-X18MC2L30 2M
NO+NC E2E-X18MB3DL30 2M E2E-X18MC3L30 2M
M12 Smartclick
接頭中繼(0.3m)		 60mm
＊3		 NO E2E-X18MB1D30-M1TJ 0.3M E2E-X18MC130-M1TJ 0.3M
NC E2E-X18MB230-M1TJ 0.3M E2E-X18MC230-M1TJ 0.3M
NO+NC E2E-X18MB3D30-M1TJ 0.3M E2E-X18MC330-M1TJ 0.3M
82mm NO E2E-X18MB1DL30-M1TJ 0.3M E2E-X18MC1L30-M1TJ 0.3M
NC E2E-X18MB2L30-M1TJ 0.3M E2E-X18MC2L30-M1TJ 0.3M
NO+NC E2E-X18MB3DL30-M1TJ 0.3M E2E-X18MC3L30-M1TJ 0.3M
M12接頭 58mm NO E2E-X18MB1D30-M1 E2E-X18MC130-M1
NC E2E-X18MB230-M1 E2E-X18MC230-M1
NO+NC E2E-X18MB3D30-M1 E2E-X18MC330-M1
80mm NO E2E-X18MB1DL30-M1 E2E-X18MC1L30-M1
NC E2E-X18MB2L30-M1 E2E-X18MC2L30-M1
NO+NC E2E-X18MB3DL30-M1 E2E-X18MC3L30-M1

＊1. 提供纜線長度5m的類型。型號􀒑尾為5M (例：E2E-X5MB1D12 5M)
＊2. 另有耐繞曲導線(Robot Cord) 2m與5m的類型􀈄型號中會加上-R (例：E2E-X5MB1D12-R 2M/E2E-X5MB1D12-R 5M)
＊3. 另有耐繞曲導線(Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X5MB1D12-M1TJR 2M)
注1. 標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X5MB1T12 2M)
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

配件(另售)

感測器I/O接頭

(必須使用接頭中繼型) 未附於感測器，請務必訂購。

圓型耐油接頭　XS5 NEXT系列

形狀 纜線規格 種類 纜線外徑
(mm)		 纜線
出線方向		 纜線長度
(m)		 感測器I/O 接頭型號 適用近接感測器型號

M12
Smartclick
接頭


直線型


3790_lu_10_1

 耐油強化
PVC電纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-X E2E-X[][][]-M1TJ(R)
E2EQ-X[][][]-M1TJ
E2E(Q)-X[][][]-M1
2 XS5F-D421-D80-X
3 XS5F-D421-E80-X
5 XS5F-D421-G80-X
10 XS5F-D421-J80-X
耐油強化
PVC耐繞曲電
纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-XR
2 XS5F-D421-D80-XR
3 XS5F-D421-E80-XR
5 XS5F-D421-G80-XR
10 XS5F-D421-J80-XR
耐油強化
PVC電纜		 雙側接頭 φ6 直線
(插座)/
直線
(插頭)		 1 XS5W-D421-C81-X
2 XS5W-D421-D81-X
3 XS5W-D421-E81-X
5 XS5W-D421-G81-X
10 XS5W-D421-J81-X
耐油強化
PVC耐繞曲電
纜		 雙側接頭 φ6 直線
(插座)/
直線
(插頭)		 1 XS5W-D421-C81-XR
2 XS5W-D421-D81-XR
3 XS5W-D421-E81-XR
5 XS5W-D421-G81-XR
10 XS5W-D421-J81-XR

注. 有關接頭的詳情，請參閱XS5 NEXT系列→87頁

圓型防水接頭　XS5系列

形狀 纜線規格 種類 纜線外徑
(mm)		 纜線
出線方向		 纜線長度
(m)		 感測器I/O 接頭型號 適用近接感測器型號
M12
Smartclick
接頭

直線型
3790_lu_11_1

L形類型
3790_lu_11_2		 PVC耐繞曲電
纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-F E2E-X[][][]-M1TJ(R)
E2EQ-X[][][]-M1TJ
E2E(Q)-X[][][]-M1
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L形 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
雙側接頭 φ6 直線 (插座)/
直線 (插頭)		 1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L形 (插座)/
L形 (插頭)		 2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直線 (插座)/
L形 (插頭)		 2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L形 (插座)/
直線 (插頭)		 2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

注. 有關接頭的詳情，請參閱XS5系列→94頁

圓型防水接頭　XS3W-M8/XS3F-M8系列

形狀 纜線
規格		 種類 纜線外徑
(mm)		 纜線
芯線數
(Poles)		 纜線
出線方向		 纜線長度
(m)		 感測器I/O 接頭型號 適用近接感測器型號
M8接頭

直線型
3790_lu_12_1

L形類型
3790_lu_12_2		 PVC電
纜		 插座
單側接頭		 φ５ 3 直線 2 XS3F-M8PVC3S2M E2E-X[][][]-M5
5 XS3F-M8PVC3S5M
10 XS3F-M8PVC3S10M
L形 2 XS3F-M8PVC3A2M
5 XS3F-M8PVC3A5M
10 XS3F-M8PVC3A10M
4 直線 2 XS3F-M8PVC4S2M E2E-X[][][]-M3
5 XS3F-M8PVC4S5M
10 XS3F-M8PVC4S10M
L形 2 XS3F-M8PVC4A2M
5 XS3F-M8PVC4A5M
10 XS3F-M8PVC4A10M
插座
雙側接頭		 3 直線
(插頭)/
直線
(插座)		 2 XS3W-M8PVC3SS2M E2E-X[][][]-M5
5 XS3W-M8PVC3SS5M
10 XS3W-M8PVC3SS10M
直線
(插頭)/
L形
(插座)		 2 XS3W-M8PVC3SA2M
5 XS3W-M8PVC3SA5M
10 XS3W-M8PVC3SA10M
4 直線
(插頭)/
直線
(插座)		 2 XS3W-M8PVC4SS2M E2E-X[][][]-M3
5 XS3W-M8PVC4SS5M
10 XS3W-M8PVC4SS10M
直線
(插頭)/
L形
(插座)		 2 XS3W-M8PVC4SA2M
5 XS3W-M8PVC4SA5M
10 XS3W-M8PVC4SA10M

注. 有關接頭的詳情，請參閱XS3W-M8/XS3F-M8系列→102頁

感測器I/O接頭　嵌合組合的耐油性能

E2E NEXT系列 適用接頭型號
連接方式 型號 XS5 NEXT系列 XS5系列 XS3W-M8/XS3F-M8系列
接頭中繼型 E2E-X[][]-M1TJ(R) 耐油實力值2年＊ 防水 (IP67) ---
M12 接頭型 E2E-X[][]-M1 防水 (IP67) 防水 (IP67) ---
M8 (4-pin)
接頭型		 E2E-X[][]-M3 --- --- 防水 (IP67)
M8 (3-pin)
接頭型		 E2E-X[][]-M5 --- --- 防水 (IP67)

＊使用油種：JIS K 2241：2000規定的切削油類

耐油實力值2年代表商品設計及耐油性能評價結果的中位數(＝Typ值)

出貨的產品實力值以2年為中心存在誤差

e-治具 (安裝套筒)

並未隨附於感測器，請依據需求另行訂
E2E NEXT 系列的本體尺寸僅適用標準型

形狀 型號 適用感測器
3790_lu_14_1 Y92E-J8S12 E2E NEXT M8 系列 M8隔離型
Y92E-J12S18 E2E NEXT M12 系列 M12隔離型
Y92E-J18S30 E2E NEXT M18 系列 M18隔離型

注. E2E NEXT系列的本體尺寸不適用於長型與E2EQ NEXT系列(防濺鍍產品)

直流2線式

E2E NEXT 系列型號基準

E2E NEXT 種類 46

本體

E2E NEXT 系列（長距離型）

直流2線式

隔離型＊1

尺寸
（檢測距離）		 連接方式 極性 型號
動作模式：NO 動作模式：NC
M8
(3 mm)		 出線（2m）
＊2 ＊3		 有
E2E-X3D18 2M E2E-X3D28 2M
無 E2E-X3D18-T 2M E2E-X3D28-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X3D18-M1TGJ 0.3M E2E-X3D28-M1TGJ 0.3M
無 E2E-X3D18-M1TGJ-T 0.3M E2E-X3D28-M1TGJ-T 0.3M
M12
(7 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X7D112 2M E2E-X7D212 2M
無 E2E-X7D112-T 2M E2E-X7D212-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X7D112-M1TGJ 0.3M E2E-X7D212-M1TGJ 0.3M
無 E2E-X7D112-M1TGJ-T 0.3M E2E-X7D212-M1TGJ-T 0.3M
M18
(11 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X11D118 2M E2E-X11D218 2M
無 E2E-X11D118-T 2M E2E-X11D218-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X11D118-M1TGJ 0.3M E2E-X11D218-M1TGJ 0.3M
無 E2E-X11D118-M1TGJ-T 0.3M E2E-X11D218-M1TGJ-T 0.3M
M30
(20 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X20D130 2M E2E-X20D230 2M
無 E2E-X20D130-T 2M E2E-X20D230-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X20D130-M1TGJ 0.3M E2E-X20D230-M1TGJ 0.3M
無 E2E-X20D130-M1TGJ-T 0.3M E2E-X20D230-M1TGJ-T 0.3M

非隔離型

尺寸
（檢測距離）		 連接方式 極性 型號
動作模式：NO 動作模式：NC
M8
(6 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X6MD18 2M E2E-X6MD28 2M
無 E2E-X6MD18-T 2M E2E-X6MD28-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X6MD18-M1TGJ 0.3M E2E-X6MD28-M1TGJ 0.3M
無 E2E-X6MD18-M1TGJ-T 0.3M E2E-X6MD28-M1TGJ-T 0.3M
M12
(10 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X10MD112 2M E2E-X10MD212 2M
無 E2E-X10MD112-T 2M E2E-X10MD212-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X10MD112-M1TGJ 0.3M E2E-X10MD212-M1TGJ 0.3M
無 E2E-X10MD112-M1TGJ-T 0.3M E2E-X10MD212-M1TGJ-T 0.3M
M18
(20 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X20MD1L18 2M E2E-X20MD2L18 2M
無 E2E-X20MD1L18-T 2M E2E-X20MD2L18-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X20MD1L18-M1TGJ 0.3M E2E-X20MD2L18-M1TGJ 0.3M
無 E2E-X20MD1L18-M1TGJ-T 0.3M E2E-X20MD2L18-M1TGJ-T 0.3M
M30
(40 mm)		 出線（2m）
＊2 ＊3		 有 E2E-X40MD1L30 2M E2E-X40MD2L30 2M
無 E2E-X40MD1L30-T 2M E2E-X40MD2L30-T 2M
M12 Smartclick
接頭中繼（0.3m）＊4		 有 E2E-X40MD1L30-M1TGJ 0.3M E2E-X40MD2L30-M1TGJ 0.3M
無 E2E-X40MD1L30-M1TGJ-T 0.3M E2E-X40MD2L30-M1TGJ-T 0.3M

＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→29 頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X3D18 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X3D18-R 2M/E2E-X3D18-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X3D18-M1TGJR 0.3M/E2E-X3D18-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。

E2E NEXT 系列（短距離型）

直流2線式

隔離型

尺寸
（檢測距離）		 連接方式 極性 型號
動作模式：NO 動作模式：NC
M8
(1.5 mm)		 出線（2m）
＊1 ＊2		 有 E2E-X1R5D1-N 2M E2E-X1R5D2-N 2M
無 E2E-X1R5D1-T-N 2M E2E-X1R5D2-T-N 2M
M12 Smartclick
接頭中繼（0.3m）＊3		 有 E2E-X1R5D1-M1TGJ 0.3M E2E-X1R5D2-M1TGJ 0.3M
無 E2E-X1R5D1-M1TGJ-T 0.3M E2E-X1R5D2-M1TGJ-T 0.3M
M12
(2.5 mm)		 出線（2m）
＊1 ＊2		 有 E2E-X2R5D1-N 2M E2E-X2R5D2-N 2M
無 E2E-X2R5D1-T-N 2M E2E-X2R5D2-T-N 2M
M12 Smartclick
接頭中繼（0.3m）＊3		 有 E2E-X2R5D1-M1TGJ 0.3M E2E-X2R5D2-M1TGJ 0.3M
無 E2E-X2R5D1-M1TGJ-T 0.3M E2E-X2R5D2-M1TGJ-T 0.3M
M18
(5 mm)		 出線（2m）
＊1 ＊2		 有 E2E-X5D1-N 2M E2E-X5D2-N 2M
無 E2E-X5D1-T-N 2M E2E-X5D2-T-N 2M
M12 Smartclick
接頭中繼（0.3m）＊3		 有 E2E-X5D1-M1TGJ 0.3M E2E-X5D2-M1TGJ 0.3M
無 E2E-X5D1-M1TGJ-T 0.3M E2E-X5D2-M1TGJ-T 0.3M

＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X1R5D1-N 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X1R5D1-R-N 2M/E2E-X1R5D1-R-N 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X1R5D1-M1TGJR 0.3M/E2E-X1R5D1-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。

配件（另售）

感測器I/O接頭

（必須使用接頭中繼型）未隨附於感測器，請務必訂購。

圓型耐油接頭　XS5 NEXT系列

形狀 纜線規格 種類 纜線外徑
（mm）		 纜線
出線方向		 纜線長度
（m）		 感測器I/O 接頭型號 適用近接感測器型號
M12
Smartclick
接頭
直線型
3790_lu_19_1		 耐油強化
PVC電纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-X E2E-X[]D[]-
M1TGJ(R)(-T)
E2EQ-X[]D[]-
M1TGJ(-T)
2 XS5F-D421-D80-X
3 XS5F-D421-E80-X
5 XS5F-D421-G80-X
10 XS5F-D421-J80-X
耐油強化
PVC耐繞曲電
纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-XR
2 XS5F-D421-D80-XR
3 XS5F-D421-E80-XR
5 XS5F-D421-G80-XR
10 XS5F-D421-J80-XR
耐油強化
PVC電纜		 雙側接頭 φ6 直線（插座） /
直線（插頭）		 1 XS5W-D421-C81-X
2 XS5W-D421-D81-X
3 XS5W-D421-E81-X
5 XS5W-D421-G81-X
10 XS5W-D421-J81-X
耐油強化
PVC耐繞曲電
纜		 雙側接頭 φ6 直線（插座） /
直線（插頭）		 1 XS5W-D421-C81-XR
2 XS5W-D421-D81-XR
3 XS5W-D421-E81-XR
5 XS5W-D421-G81-XR
10 XS5W-D421-J81-XR

注. 有關接頭的詳情，請參閱XS5 NEXT系列→87頁。

圓型防水接頭　XS5系列

形狀 纜線規格 種類 纜線外徑
（mm）		 纜線
出線方向		 纜線長度
（m）		 感測器I/O 接頭型號 適用近接感測器型號
M12
Smartclick
接頭

直線型
3790_lu_20_1

L形類型
3790_lu_20_2		 PVC耐繞曲電
纜		 插座
單側接頭		 φ6 直線 1 XS5F-D421-C80-F E2E-X[]D[]-
M1TGJ(R)(-T)
E2EQ-X[]D[]-
M1TGJ(-T)
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L形 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
雙側接頭 φ6 直線（插座） /
直線（插頭）		 1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L形（插座） /
L形（插頭）		 2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直線（插座） /
L形（插頭）		 2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L形（插座） /
直線（插頭）		 2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

注. 有關接頭的詳情，請參閱XS5系列→94頁。

感測器I/O接頭　嵌合組合的耐油性能

E2E NEXT系列
接頭中繼型		 適用接頭型號
XS5 NEXT系列 XS5系列
E2E-X□D□-M1TGJ （R）（-T） 耐油實力值2年＊ 防水（IP67）

＊使用油種：JIS K 2241：2000規定的切削油類
耐油實力值2年代表商品設計及耐油性能評價結果的中位數（＝Typ值）。
出貨的產品實力值以2年為中心存在誤差。

e-治具（安裝套筒）

並未隨附於感測器，請依據需求另行訂購。

形狀 型號 適用感測器
3790_lu_22_1 Y92E-J8S12 E2E NEXT系列 M8隔離型
Y92E-J12S18 E2E NEXT系列 M12隔離型
Y92E-J18S30 E2E NEXT系列 M18隔離型

更新日期 2023年5月3日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
