(單位:mm)

直流2線式

本體

E2E NEXT系列(防濺鍍 長距離型)
出線型(隔離型)

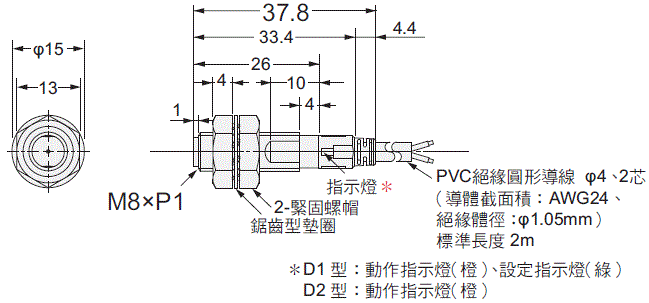

E2EQ-X3D□8

E2EQ NEXT 外觀尺寸 3

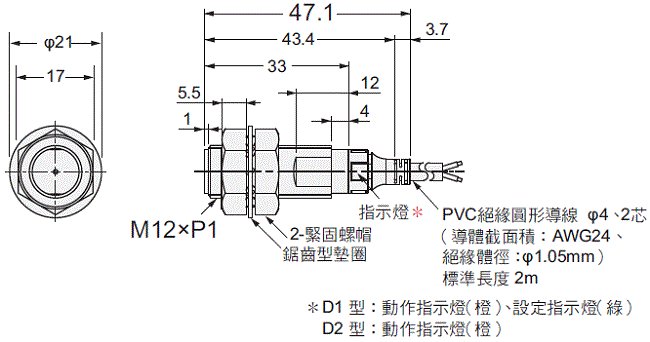

E2EQ-X7D□12

E2EQ NEXT 外觀尺寸 4

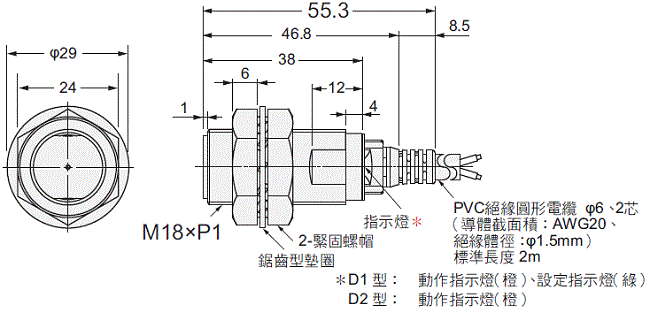

E2EQ-X11D□18

E2EQ NEXT 外觀尺寸 5

E2EQ-X20D□30

E2EQ NEXT 外觀尺寸 6

接頭中繼型
(隔離型)

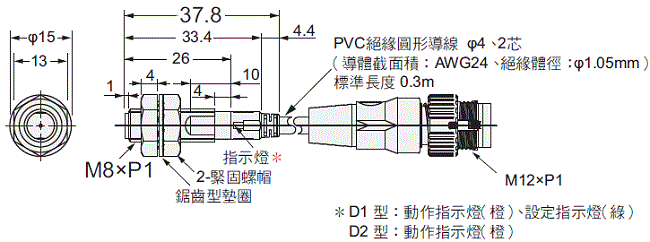

E2EQ-X3D□8-M1TGJ

E2EQ NEXT 外觀尺寸 8

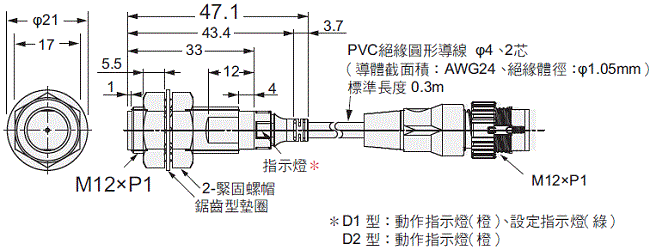

E2EQ-X7D□12-M1TGJ

E2EQ NEXT 外觀尺寸 9

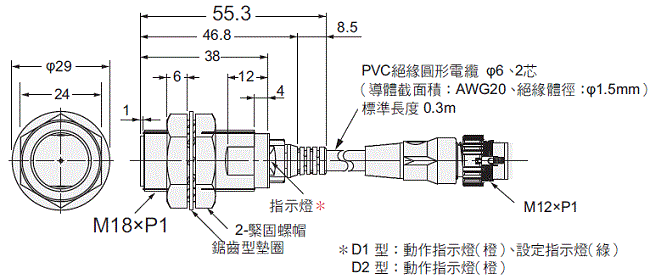

E2EQ-X11D□18-M1TGJ

E2EQ NEXT 外觀尺寸 10

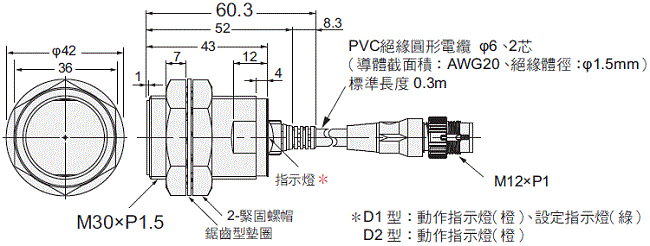

E2EQ-X20D□30-M1TGJ

E2EQ NEXT 外觀尺寸 11

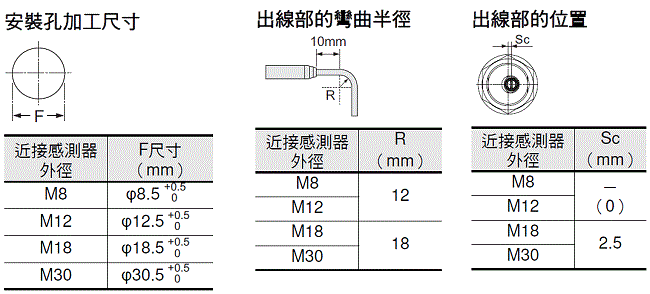

E2EQ NEXT 外觀尺寸 12

直流3線式 高級機型

本體

E2E/E2EQ NEXT系列(防濺鍍長距離型)

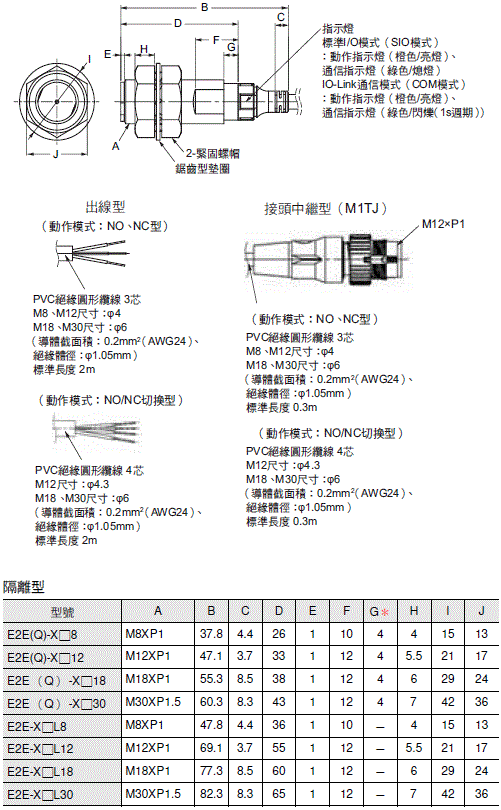

出線/接頭中繼型(隔離)

E2EQ NEXT 外觀尺寸 15

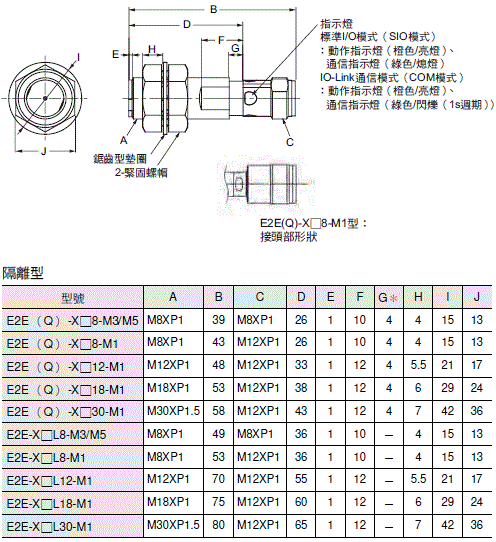

接頭型(M12接頭)(隔離)

E2EQ NEXT 外觀尺寸 16

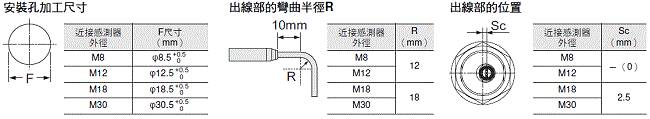

E2EQ NEXT 外觀尺寸 17

直流3線式 基本機型

形E2E/E2EQ NEXT系列(中距離/短距離 防濺鍍)

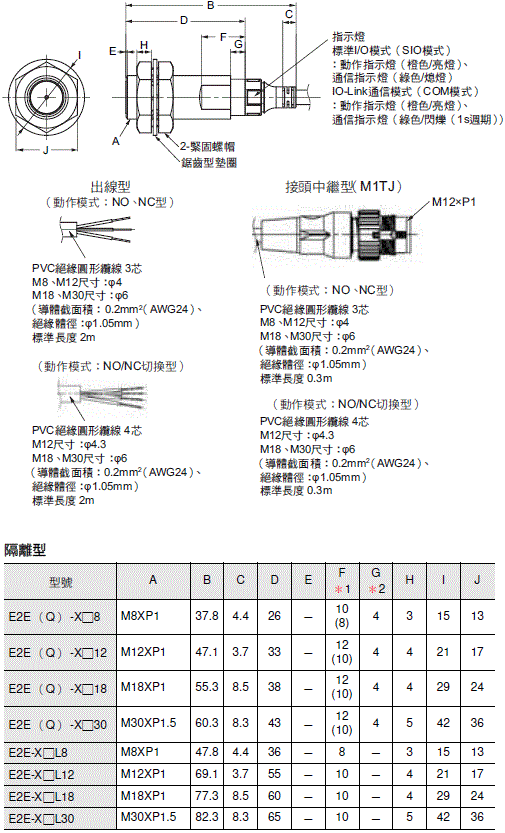

出線/接頭中繼型(隔離)

E2EQ NEXT 外觀尺寸 19

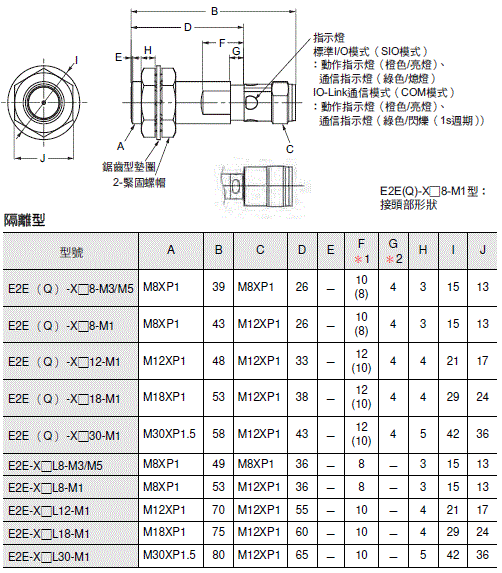

接頭型(M12接頭)(隔離)

E2EQ NEXT 外觀尺寸 20

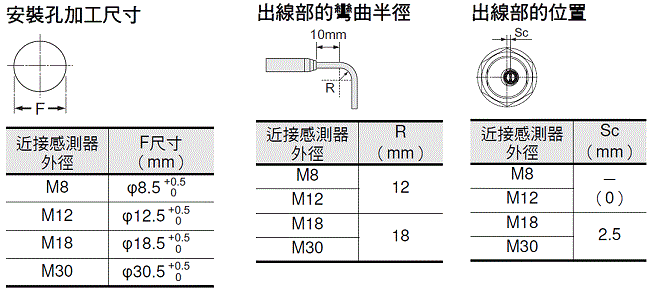

E2EQ NEXT 外觀尺寸 21
