直流2線式

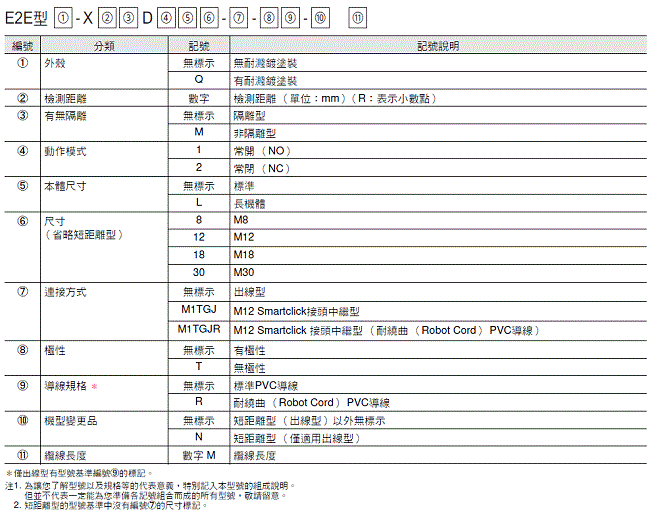

E2E/E2EQ NEXT 系列 型號基準

E2EQ NEXT 種類 2

本體

E2E NEXT 系列 (長距離型)

直流2線式

隔離型 *1

尺寸
(檢測距離)
連接方式 極性 型號
動作模式:NO 動作模式:NC
M8
(3mm)

出線 (2m) *2*3

E2EQ-X3D18 2M E2EQ-X3D28 2M
E2EQ-X3D18-T 2M E2EQ-X3D28-T 2M

M12 Smartclick

接頭中繼 (0.3m) *4

E2EQ-X3D18-M1TGJ 0.3M E2EQ-X3D28-M1TGJ 0.3M
E2EQ-X3D18-M1TGJ-T 0.3M E2EQ-X3D28-M1TGJ-T 0.3M
M12
(7mm)
出線 (2m) *2*3 E2EQ-X7D112 2M E2EQ-X7D212 2M
E2EQ-X7D112-T 2M E2EQ-X7D212-T 2M

M12 Smartclick

接頭中繼 (0.3m) *4

E2EQ-X7D112-M1TGJ 0.3M E2EQ-X7D212-M1TGJ 0.3M
E2EQ-X7D112-M1TGJ-T 0.3M E2EQ-X7D212-M1TGJ-T 0.3M
M18
(11mm)
出線 (2m) *2*3 E2EQ-X11D118 2M E2EQ-X11D218 2M
E2EQ-X11D118-T 2M E2EQ-X11D218-T 2M

M12 Smartclick

接頭中繼 (0.3m) *4

E2EQ-X11D118-M1TGJ 0.3M E2EQ-X11D218-M1TGJ 0.3M
E2EQ-X11D118-M1TGJ-T 0.3M E2EQ-X11D218-M1TGJ-T 0.3M
M30
(20mm)
出線 (2m) *2*3 E2EQ-X20D130 2M E2EQ-X20D230 2M
E2EQ-X20D130-T 2M E2EQ-X20D230-T 2M

M12 Smartclick

接頭中繼 (0.3m) *4

E2EQ-X20D130-M1TGJ 0.3M E2EQ-X20D230-M1TGJ 0.3M
E2EQ-X20D130-M1TGJ-T 0.3M E2EQ-X20D230-M1TGJ-T 0.3M

*1. 若要嵌入金屬中使用時,請參閱「周圍金屬影響」→29 頁。
*2. 提供纜線長度5m的類型。型號末尾為5M (例:E2E-X3D18 5M)。

配件 (另售)

感測器I/O接頭
(必須使用接頭中繼型)未隨附於感測器,請務必訂購。

圓型防水接頭 XS5系列

形狀 纜線規格 種類 纜線外徑
( mm )
纜線
出線方向
纜線長度
(m)
感測器I/O 接頭型號 適用近接感測器型號

M12
Smartclick
接頭


直線型
  3791_lu_2

L形類型
3791_lu_3

PVC耐繞曲電
插座
單側接頭
φ6 直線 1 XS5F-D421-C80-F E2E-X[]D[]-
M1TGJ(R)(-T)
E2EQ-X[]D[]-
M1TGJ(-T)
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L形 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
雙側接頭 φ6 直線(插座) /
直線(插頭)
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L形(插座)/
L形(插頭)
2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直線(插座)/
L形(插頭)
2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L形(插座)/
直線(插頭)
2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

注. 有關接頭的詳情,請參閱XS5系列→94頁。

直流3線式 高級機型

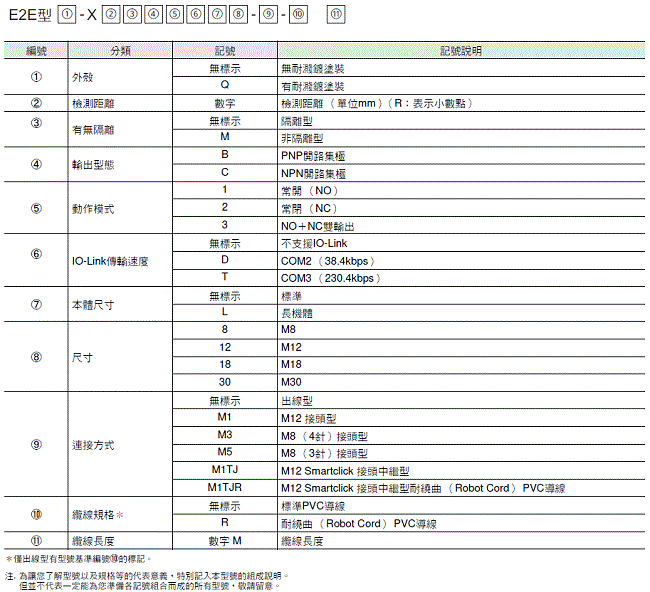

E2E/E2EQ NEXT 系列 型號基準

E2EQ NEXT 種類 12

E2EQ NEXT系列 (防濺鍍 長距離型)

直流3線式
隔離型*1

尺寸
(檢測距離)
連接方式 本體
尺寸
動作
模式
型號
PNP輸出 NPN輸出
M8
(3mm)
出線
(2m)*2
38mm NO E2EQ-X3B1D8 2M E2EQ-X3C18 2M
NC E2EQ-X3B28 2M E2EQ-X3C28 2M
M12 Smartclick
接頭中繼
(0.3m)
38mm NO E2EQ-X3B1D8-M1TJ 0.3M E2EQ-X3C18-M1TJ 0.3M
NC E2EQ-X3B28-M1TJ 0.3M E2EQ-X3C28-M1TJ 0.3M
M12接頭 43mm NO E2EQ-X3B1D8-M E2EQ-X3C18-M1
NC E2EQ-X3B28-M1 E2EQ-X3C28-M1
M12
(6mm)
出線
(2m)*2
47mm NO E2EQ-X6B1D12 2M E2EQ-X6C112 2M
NC E2EQ-X6B212 2M E2EQ-X6C212 2M
NO+NC E2EQ-X6B3D12 2M E2EQ-X6C312 2M
M12 Smartclick
接頭中繼
(0.3m)
47mm NO E2EQ-X6B1D12-M1TJ 0.3M E2EQ-X6C112-M1TJ 0.3M
NC E2EQ-X6B212-M1TJ 0.3M E2EQ-X6C212-M1TJ 0.3M
NO+NC E2EQ-X6B3D12-M1TJ 0.3M E2EQ-X6C312-M1TJ 0.3M
M12接頭 48mm NO E2EQ-X6B1D12-M1 E2EQ-X6C112-M1
NC E2EQ-X6B212-M1 E2EQ-X6C212-M1
NO+NC E2EQ-X6B3D12-M1 E2EQ-X6C312-M1
M18
(12mm)
出線
(2m)*2
55mm NO E2EQ-X12B1D18 2M E2EQ-X12C118 2M
NC E2EQ-X12B218 2M E2EQ-X12C218 2M
NO+NC E2EQ-X12B3D18 2M E2EQ-X12C318 2M
M12 Smartclick
接頭中繼
(0.3m)
55mm NO E2EQ-X12B1D18-M1TJ 0.3M E2EQ-X12C118-M1TJ 0.3M
NC E2EQ-X12B218-M1TJ 0.3M E2EQ-X12C218-M1TJ 0.3M
NO+NC E2EQ-X12B3D18-M1TJ 0.3M E2EQ-X12C318-M1TJ 0.3M
M12接頭 53mm NO E2EQ-X12B1D18-M1 E2EQ-X12C118-M1
NC E2EQ-X12B218-M1 E2EQ-X12C218-M1
NO+NC E2EQ-X12B3D18-M1 E2EQ-X12C318-M1
M30
(22mm)
出線
(2m)*2
60mm NO E2EQ-X22B1D30 2M E2EQ-X22C130 2M
NC E2EQ-X22B230 2M E2EQ-X22C230 2M
NO+NC E2EQ-X22B3D30 2M E2EQ-X22C330 2M
M12 Smartclick
接頭中繼
(0.3m)
60mm NO E2EQ-X22B1D30-M1TJ 0.3M E2EQ-X22C130-M1TJ 0.3M
NC E2EQ-X22B230-M1TJ 0.3M E2EQ-X22C230-M1TJ 0.3M
NO+NC E2EQ-X22B3D30-M1TJ 0.3M E2EQ-X22C330-M1TJ 0.3M
M12接頭 58mm NO E2EQ-X22B1D30-M1 E2EQ-X22C130-M1
NC E2EQ-X22B230-M1 E2EQ-X22C230-M1
NO+NC E2EQ-X22B3D30-M1 E2EQ-X22C330-M1

*1. 若要嵌入金屬中使用時,請參閱「周圍金屬影響」→82頁。
*2. 提供纜線長度5m的類型。型號末尾為5M (例:E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3),型號為E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式 基本機型

E2E/E2EQ NEXT 系列 型號基準

E2EQ NEXT 種類 17

E2EQ NEXT系列 (防濺鍍 中距離型)


直流3線式【外觀尺寸圖→P.85】
隔離型

尺寸
(檢測距離)
連接方式 本體
尺寸
動作
模式
格式
PNP輸出 NPN輸出
M8
(2mm)
出線
(2m)*2
38mm NO E2EQ-X2B1D8 2M ** E2EQ-X2C18 2M
NC E2EQ-X2B28 2M E2EQ-X2C28 2M
M12 Smartclick
接頭中繼
(0.3m)
38mm NO E2EQ-X2B1D8-M1TJ 0.3M ** E2EQ-X2C18-M1TJ 0.3M
NC E2EQ-X2B28-M1TJ 0.3M E2EQ-X2C28-M1TJ 0.3M
M12接頭 43mm NO E2EQ-X2B1D8-M1 ** E2EQ-X2C18-M1
NC E2EQ-X2B28-M1 E2EQ-X2C28-M1
M12
(4mm)
出線
(2m)*2
47mm NO E2EQ-X4B1D12 2M ** E2EQ-X4C112 2M
NC E2EQ-X4B212 2M E2EQ-X4C212 2M
NO+NC E2EQ-X4B3D12 2M ** E2EQ-X4C312 2M
M12 Smartclick
接頭中繼
(0.3m)
47mm NO E2EQ-X4B1D12-M1TJ 0.3M ** E2EQ-X4C112-M1TJ 0.3M
NC E2EQ-X4B212-M1TJ 0.3M E2EQ-X4C212-M1TJ 0.3M
NO+NC E2EQ-X4B3D12-M1TJ 0.3M ** E2EQ-X4C312-M1TJ 0.3M
M12接頭 48mm NO E2EQ-X4B1D12-M1 ** E2EQ-X4C112-M1
NC E2EQ-X4B212-M1 E2EQ-X4C212-M1
NO+NC E2EQ-X4B3D12-M1 ** E2EQ-X4C312-M1
M18
(8mm)
出線
(2m)*2
55mm NO E2EQ-X8B1D18 2M ** E2EQ-X8C118 2M
NC E2EQ-X8B218 2M E2EQ-X8C218 2M
NO+NC E2EQ-X8B3D18 2M ** E2EQ-X8C318 2M
M12 Smartclick
接頭中繼
(0.3m)
55mm NO E2EQ-X8B1D18-M1TJ 0.3M ** E2EQ-X8C118-M1TJ 0.3M
NC E2EQ-X8B218-M1TJ 0.3M E2EQ-X8C218-M1TJ 0.3M
NO+NC E2EQ-X8B3D18-M1TJ 0.3M ** E2EQ-X8C318-M1TJ 0.3M
M12接頭 53mm NO E2EQ-X8B1D18-M1 ** E2EQ-X8C118-M1
NC E2EQ-X8B218-M1 E2EQ-X8C218-M1
NO+NC E2EQ-X8B3D18-M1 ** E2EQ-X8C318-M1
M30
(15mm)
出線
(2m)*2
60mm NO E2EQ-X15B1D30 2M ** E2EQ-X15C130 2M
NC E2EQ-X15B230 2M E2EQ-X15C230 2M
NO+NC E2EQ-X15B3D30 2M ** E2EQ-X15C330 2M
M12 Smartclick
接頭中繼
(0.3m)
60mm NO E2EQ-X15B1D30-M1TJ 0.3M ** E2EQ-X15C130-M1TJ 0.3M
NC E2EQ-X15B230-M1TJ 0.3M E2EQ-X15C230-M1TJ 0.3M
NO+NC E2EQ-X15B3D30-M1TJ 0.3M ** E2EQ-X15C330-M1TJ 0.3M
M12接頭 58mm NO E2EQ-X15B1D30-M1 ** E2EQ-X15C130-M1
NC E2EQ-X15B230-M1 E2EQ-X15C230-M1
NO+NC E2EQ-X15B3D30-M1 ** E2EQ-X15C330-M1


*提供纜線長度5m的類型。型號尾為5M (例:E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3),型號為E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

E2EQ NEXT系列 (防濺鍍 短距離型)

直流3線式【外觀尺寸圖→P.85】
隔離型

尺寸
(檢測距離)
連接方式 機身 操作 格式
尺寸 方式 PNP輸出 NPN輸出
M8
(1.5mm)
出線
(2m)*
38mm NO E2EQ-X1R5B1D8 2M
E2EQ-X1R5C18 2M
NC E2EQ-X1R5B28 2M E2EQ-X1R5C28 2M
M12 Smartclick
接頭中繼
(0.3m)
38mm NO E2EQ-X1R5B1D8-M1TJ 0.3M  E2EQ-X1R5C18-M1TJ 0.3M
NC E2EQ-X1R5B28-M1TJ 0.3M E2EQ-X1R5C28-M1TJ 0.3M
M12接頭 43mm NO E2EQ-X1R5B1D8-M1
E2EQ-X1R5C18-M1
NC E2EQ-X1R5B28-M1 E2EQ-X1R5C28-M1
M12
(2mm)
出線
(2m)*
47mm NO E2EQ-X2B1D12 2M
E2EQ-X2C112 2M
NC E2EQ-X2B212 2M E2EQ-X2C212 2M
NO+NC E2EQ-X2B3D12 2M
E2EQ-X2C312 2M
M12 Smartclick
接頭中繼
(0.3m)
47mm NO E2EQ-X2B1D12-M1TJ 0.3M
E2EQ-X2C112-M1TJ 0.3M
NC E2EQ-X2B212-M1TJ 0.3M E2EQ-X2C212-M1TJ 0.3M
NO+NC E2EQ-X2B3D12-M1TJ 0.3M
E2EQ-X2C312-M1TJ 0.3M
M12接頭 48mm NO E2EQ-X2B1D12-M1 E2EQ-X2C112-M1
NC E2EQ-X2B212-M1 E2EQ-X2C212-M1
NO+NC E2EQ-X2B3D12-M1
E2EQ-X2C312-M1
M18
(5mm)
出線
(2m)*
55mm NO E2EQ-X5B1D18 2M E2EQ-X5C118 2M
NC E2EQ-X5B218 2M E2EQ-X5C218 2M
NO+NC E2EQ-X5B3D18 2M E2EQ-X5C318 2M
M12 Smartclick
接頭中繼
(0.3m)
55mm NO E2EQ-X5B1D18-M1TJ 0.3M E2EQ-X5C118-M1TJ 0.3M
NC E2EQ-X5B218-M1TJ 0.3M E2EQ-X5C218-M1TJ 0.3M
NO+NC E2EQ-X5B3D18-M1TJ 0.3M E2EQ-X5C318-M1TJ 0.3M
M12接頭 53mm NO E2EQ-X5B1D18-M1 E2EQ-X5C118-M1
NC E2EQ-X5B218-M1 E2EQ-X5C218-M1
NO+NC E2EQ-X5B3D18-M1 E2EQ-X5C318-M1
M30
(10mm)
出線
(2m)*
60mm NO E2EQ-X10B1D30 2M E2EQ-X10C130 2M
NC E2EQ-X10B230 2M E2EQ-X10C230 2M
NO+NC E2EQ-X10B3D30 2M E2EQ-X10C330 2M
M12 Smartclick
接頭中繼
(0.3m)
60mm NO E2EQ-X10B1D30-M1TJ 0.3M E2EQ-X10C130-M1TJ 0.3M
NC E2EQ-X10B230-M1TJ 0.3M E2EQ-X10C230-M1TJ 0.3M
NO+NC E2EQ-X10B3D30-M1TJ 0.3M
E2EQ-X10C330-M1TJ 0.3M
M12接頭 58mm NO E2EQ-X10B1D30-M1
E2EQ-X10C130-M1
NC E2EQ-X10B230-M1 E2EQ-X10C230-M1
NO+NC E2EQ-X10B3D30-M1 E2EQ-X10C330-M1


*提供纜線長度5m的類型。型號末尾為5M (例:E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3),型號為E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

配件(另售)

圓型防水接頭 XS5系列

形狀 纜線規格 種類 纜線外徑
(mm)
纜線
出線方向
纜線長度
(m)
感測器I/O 接頭型號 適用近接感測器型號

M12
Smartclick
接頭

直線型
3791_lu_5

L形類型

3791_lu_6

PVC耐繞曲電纜 插座
單側接頭
φ6 直線 1 XS5F-D421-C80-F E2E-X[][][]-M1TJ (R)
E2EQ-X[][][]-M1TJ
E2E (Q) -X[][][]-M1
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L形 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
雙側接頭 φ6 直線
(插座) /
直線
(插頭)
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L形(插座) /
L形(插頭)
2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直線
(插座) /
L形(插頭)
2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L形(插座) /
直線
(插頭)
2 XS5W-D424-D81-F
5 XS5W-D424-G81-F
注. 有關接頭的詳情,請參閱XS5系列→94頁。
