P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

共用連接座

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

方形連接座和圓形連接座的表面連接與背面連接型品項豐富

型號P2RF-05(-E)/-08(-E),、型號PTF08(14)A-E、型號PYC-2/-3/-5將於2023年3月停產

‣推薦替代型號查詢

相關資訊

更新日期 2024年12月5日

方形連接座

形狀 P2RF （表面連接）
針腳數
5 pins P2RFZ-05型
約30g
811_lu_1_3		 P2RF-05型
約27g
811_lu_1_1		 P2RFZ-05-E型 ＊　
約30g
811_lu_1_14		 P2RF-05-E型 ＊　
約38g
811_lu_1_3
8 pins P2RFZ-08型
約38g
811_lu_1_6		 P2RF-08型　
約33g
811_lu_1_4		 P2RFZ-08-E型 ＊　
約38g
811_lu_1_15		 P2RF-08-E型 ＊　
約38g
811_lu_1_3

形狀 P2R （背面連接） P7TF （表面連接）
針腳數 焊接端子 印刷電路板用端子
5 pins

P2R-05A型　

約5g

811_lu_1_7

P2R-05P型　

約5g

811_lu_1_8		 P2R-057P型　
約5.5g
811_lu_1_9

P7TF-05型　

約28g

811_lu_1_13
8 pins

P2R-08A型

約5g

811_lu_1_10

P2R-08P型　

約5g

811_lu_1_11		 P2R-087P型　
約5.5g
811_lu_1_12		 ―――

注1. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
2. 要拆下繼電器時，請壓著連接座的壓桿同時用手指抓著壓桿另一邊的繼電器外殼部位，一邊搖晃一邊拔下。
＊鎖緊本產品的螺絲時，請使用1號螺絲起子。

請至少訂購最小交貨單位　

訂購以下型號時，請至少訂購最小訂購單位。

形狀 P2RF P2R P7TF 最小訂購單位(個)
5PIN P2RFZ-05型 P2RF-05型 P2RFZ-05-E型 P2RF-05-E型 P2R-05A型 P2R-05P型 P7TF-05型 10
8PIN P2RFZ-08型 P2RF-08型 P2RFZ-08-E型 P2RF-08-E型 P2R-08A型 P2R-08P型 ――

形狀 PYF（表面連接） PY （背面連接）
針腳數 焊接端子 繞線端子 印刷電路板用端子
8 pins PYFZ-08型
約32g
811_lu_3_4		 PYFZ-08-E型 ＊1
約32g
811_lu_3_25		 PY08型
約8g
811_lu_3_10		 PY08-Y1型
PY08-Y3型
811_lu_3_11

PY08QN型　

約12g
PY08QN2型


811_lu_3_16		 PY08QN-Y1型
PY08QN2-Y1型
811_lu_3_17		 PY08-02型 ＊2
約7.2g
811_lu_3_22
PYF08M型
約26g
811_lu_3_3
11 pins PYF11A型　約43g
811_lu_3_5		 PY11型
約9g
811_lu_3_12		 PY11-Y1型
811_lu_3_13		 PY11QN型
PY11QN2型
811_lu_3_18		 PY11QN-Y1型
PY11QN2-Y1型
811_lu_3_19		 PY11-02型 ＊2
811_lu_3_23
14 pins PYFZ-14型　
約50g
811_lu_3_8		 PYFZ-14-E型 ＊1
約50g
811_lu_3_9		 PY14型
約10g
811_lu_3_14		 PY14-Y1型
PY14-Y3型
811_lu_3_15		 PY14QN型
約14g
PY14QN2型
811_lu_3_20		 PY14QN-Y1型
PY14QN2-Y1型
PY14QN-Y3型
PY14QN2-Y3型
811_lu_3_21		 PY14-02型 ＊2
811_lu_3_24

注. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
＊1. 鎖緊本產品的螺絲時，請使用1號螺絲起子。
＊2. 非耐錫膏構造。建議採用手動焊接。

形狀 PTF （表面連接） PT （背面連接）
針腳數 焊接端子 繞線端子 印刷電路板用端子
8 pins PTF08A型 約47g
811_lu_4_1		 PTFZ-08-E型 ＊1
約46g
811_lu_4_15		 PT08型　約11g
811_lu_4_6		 PT08QN型
約10.4g
811_lu_4_9		 PT08-0型 ＊2
約8g
811_lu_4_12
PTF08A-E型 ＊1 約49g
811_lu_4_2
11 pins PTF11A型 約61g
811_lu_4_3		 PT11型　約13g
811_lu_4_7		 PT11QN型
811_lu_4_10		 PT11-0型 ＊2
約12.2g
811_lu_4_13
14 pins PTF14A型 約77g
811_lu_4_4		 PTFZ-14-E型 ＊1
約74g
811_lu_4_16		 PT14型　約17g
811_lu_4_8		 PT14QN型
約20g
811_lu_4_11		 PT14-0型 ＊2
約16.2g
811_lu_4_14
PTF14A-E型 ＊1 約79g
811_lu_4_5

注. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
＊1. 鎖緊本產品的螺絲時，請使用1號螺絲起子。
＊2. 非耐錫膏構造。建議採用手動焊接。

請至少訂購最小交貨單位　

訂購以下型號時，請至少訂購最小訂購單位。

形狀 PYF PY PTF PT 最小訂購單位(個)
8PIN PYFZ-08型
PYFZ-08-E型
PYF08M型		 PY08型 PTF08A型
PTFZ-08-E型
PTF08A-E型		 PT08型 10
11PIN PYF11A型 PY11型 PTF11A型 PT11型
14PIN PYFZ-14型
PYFZ-14-E型		 PY14型 PTF14A型
PTFZ-14-E型
PTF14A-E型		 PT14型

形狀 P7LF （表面連接）
針腳數
6 pins P7LF-06型　約60g
811_lu_6_1

圓形連接座

形狀 PF （表面連接）
P2CF （表面連接）
PFA （表面連接）
P3G （背面連接）
PL（背面連接）
針腳數 焊接端子 繞線端子 印刷
電路板用端
子
8 pins PF083A型
約34g
811_lu_8_1		 P2CF-08型
約55g
811_lu_8_6		 8PFA型
約57g
811_lu_8_10		 P3G-08型
約40g
811_lu_8_14注. 與端子護蓋
（Y92A-48G型）搭
配使用，可保護手
指。
PL08型
約14g
811_lu_8_16		 PLE08-0型
約10.6g
811_lu_8_20		 PLE08-0型
約10.6g
811_lu_8_22
PF083A-E型 ＊
811_lu_8_2		 P2CF-08-E型
811_lu_8_7		 8PFA1型
約66g
811_lu_8_11
PF085A型
約40g
811_lu_8_3
11 pins PF113A型
約47g
811_lu_8_4		 P2CF-11型
約70g
811_lu_8_8		 11PFA型
約74g
811_lu_8_12		 P3GA-11型
約47g
811_lu_8_15注. 與端子護蓋
（Y92A-48G型）搭
配使用，可保護手
指。
PL11型
約15g
811_lu_8_17		 PL11-Q型
約18.5g
811_lu_8_21		 PLE11-0型
約10.8g
811_lu_8_23
PF113A-E型 ＊
811_lu_8_5		 P2CF-11-E型
811_lu_8_9
14 pins ―― ―― 14PFA型　約104g
811_lu_8_13		 ―― PL15型
約28g
811_lu_8_18		 ―― ――
20 pins ―― ―― ―― ―― PL20型
約17g
811_lu_8_19		 ―― ――

注. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
＊鎖緊本產品的螺絲時，請使用1號螺絲起子。

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。 表中未記載的型號，最小訂購單位為1個。


形狀 PF PFA PL
8PIN PF083A 8PFA型、8PFA1型 PL08
11PIN PF113A型 11PFA型 PL11
14PIN 一 14PFA型 PL15型
最小訂購單位
(個)		 20 20 10

端子護蓋

型號 Y92A-48G
形狀 811_lu_10_1
注. 共用連接座的規格認證機種詳細內容，請參閱「規格認證機種一覽表」。

安裝支架

(單位: mm)

方形連接座用

PKC
1組（2支）
811_lu_11_2		 PTC-1
811_lu_11_3		 PYC-A1
約0.54g
1組（2支）
811_lu_11_4		 PYC-E1
1組（2支）
811_lu_11_6		 PYC-P
約1.4 g
811_lu_11_7		 PYC-P2
約1.2 g
811_lu_11_8
PYC-S
約1.8 g
811_lu_11_9		 PYC-1
約 6 g
811_lu_11_10		 PYC-2
811_lu_11_11		 PYC-3
811_lu_11_12		 PYC-5
811_lu_11_13		 PYC
約0.2 g
811_lu_11_14
Y92H-1
1組（2支）
811_lu_11_15		 Y92H-3
1組（2支）
811_lu_11_16		 Y92H-4
811_lu_11_17		 ―――

圓形連接座用

PFC-A1
約2.2 g
1組（2支）
811_lu_12_1		 PFC-A6
約2.4 g
1組（2支）
811_lu_12_2		 PFC-A7
約3.0 g
1組（2支）
811_lu_12_3		 PLC
約2.4 g
1組（2支）
811_lu_12_4		 PLC-1
約 2.6 g
1組（2支）
811_lu_12_5
PLC-7
約3.0 g
1組（2支）
811_lu_12_6		 PLC-8
約6.4 g
1組（2支）
811_lu_12_7		 PLC-10
約2.0 g
1組（2支）
811_lu_12_8		 PLC-12
約5.4 g
1組（2支）
811_lu_12_9		 ―――

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。

分類 型號 最小訂購單位
方形連接座用 PYC-A1 100組(200支)
PYC-P 100個
PYC-A2 10組(20支)
PYC-S 10個
PYC-1 11個
PYC-2 12個
PYC-3 13個
PYC-5 14個
圓形連接座用 PFC-A1 20組(40支)
PFC-A6 20組(40支)
PFC-A7 20組(40支)
PLC 20組(40支)

安裝支架適用機種

方形連接座用

連接座 PYF(Z) 系列 PTF(Z) 系列 PYF08M PY[](QN) PT[](QN) PY[]-02 PT[]-0
適用機種
MY[], MY[]N,
MY[]-D,
MY2[]-CR,
MY4[]-CR,
MY4Z[]-CR,
MY[]-TU,
MY2K,
MY[]N-D2,
MYQ[],
G3F(D) Series,
G3FM		 PYC-A1 --- PYC
PYC-P		 PYC-P --- PYC-P ---
LY[], LY[]N,
LY[]-TU,
G3H(D) Series,
G9H		 --- PYC-A1 --- --- PYC-P --- PYC-P
MY[]I * PYC-A1 --- --- PYC-P2 --- PYC-P2 ---
LY[]I --- PYC-A1 --- --- PYC-P2 --- PYC-P2
MY4H PYC-A1 --- --- PYC-P --- PYC-P ---
MY2Z[]-CR,
MY3[]-CR		 Y92H-3 --- --- PYC-1 --- PYC-1 ---
LY[]-CR --- Y92H-3 --- --- PYC-1 --- ---
G7K --- PKC --- --- --- --- ---
H3Y Y92H-3 --- Y92H-4 --- Y92H-4 ---

注. 連接座型號的□內可填入08、11、14。
＊ MY2I型若使用安裝支架時，將無法使用PYFZ-08型。
請使用PYFZ-14型。

圓形連接座用

連接座 PF083A
PF113A		 PL08 (-Q)
PL11 (-Q)		 PLE08-0
PLE11-0		 P2CF-11
適用機種
61F-03B, -04B PFC-A1 PLC PLC-10 ---
61F-GP-N, -GPN-BT
61F-GP-N8
61F-APN2		 PFC-N8 PHC-5
MK2P Series, MK2KP,
MK3P[](-US), G3B(D) 系列		 PFC-A1 PLC
MK3ZP
MK3LP		 PLC-1
MYA-NA1, -NB1
MYA-LA1, -LB1
MYA-NA2, -NB2
MYA-LA2, -LB2		 PFC-A6 PLC-7 --- ---
MYA-LA12, -LB12 PFC-A7 PLC-8 --- ---
APR-S PFC-A6 PLC-7 --- ---
APR-S380/-S440 --- --- --- Y92H-1
LG2 PFC-A7 PLC-8 --- ---
K6EL --- Y92H-1 --- ---

注1. 8PFA （1）型、11PFA型、14PFA型為掛鉤安裝方式。
2. PL15型、PL20型、PF202型以及上表的適用機種未記載的機種為面板加工安裝。
3. PF085A型的安裝支架隨附於H3M型、H2A型中。H2C型為選購品（另售）。

P2RFZ-□ （-E）用短路棒

短路棒

適用
連接座
型號		 間距 外形尺寸 (mm) 極數 外皮
顏色		 短路棒型號 大
通電
電流		 最小
訂購單位
（組）
P2RFZ-05-E
P2RFZ-08-E		 6.8
mm		 811_lu_19_1 20 藍(S) P2DN-6.8-100S 20 A 1
15.7
mm		 811_lu_19_2 10 P2DN-15.7-100S
P2RFZ-05
P2RFZ-08		 8.5
mm		 811_lu_19_3 20 藍(S) P2DN-8.5-100S 20 A 1
19.4
mm		 811_lu_19_4 10 P2DN-19.4-100S

注1. 請先確認適用連接座型號、形狀、外形尺寸後再選購。
2. 請使用於同一個連接座或相鄰連接座的跨接配線。
3. 無法使用於P2RF-05型、P2RF-05-E型、P2RF-08型、P2RF-08-E型連接座。

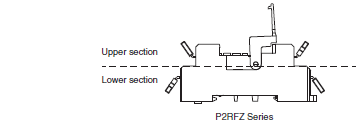

4. 請於下段使用短路棒。
若要在上段使用短路棒時，請朝上方（參閱下圖）配線。
否則短路棒可能會與連接座干擾，導致短路棒無法正確配線、接觸不良。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 29

＊1組（訂購單位）裡面包含10支短路棒與20個絕緣蓋。

P2DN短路棒用絕緣蓋

絕緣蓋

短路棒型號 形狀 外形尺寸 (mm) 型號 最小訂購單位 （組）
P2DN-8.5-100S
P2DN-19.4-100S
P2DN-6.8-100S
P2DN-15.7-100S		 811_lu_20_1 811_lu_20_2 P2DN-CP100 1＊ （100個/組）

注. 請當成將短路棒裁切後使用時的絕緣蓋使用。
＊1組（訂購單位）裡面有100個絕緣蓋。

P2RFZ-□用端子護蓋

端子護蓋

適用機種 形狀 型號 最小訂購單位
P2RFZ-05
P2RFZ-08		 811_lu_21_1 P2CZ-C 10＊

注1. 本端子護蓋無法使用於P2RF-05型、P2RF-08型的連接座上。
2. 當您選購時，請選擇與P2RFZ-05型及P2RFZ-08型的連接座搭配。
3. 若在上段（參閱下圖）安裝短路棒（選購品）時，便無法使用端子護蓋，否則會相互干擾。


P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 36

＊訂購時，請訂購最小訂購單位10組的倍數。

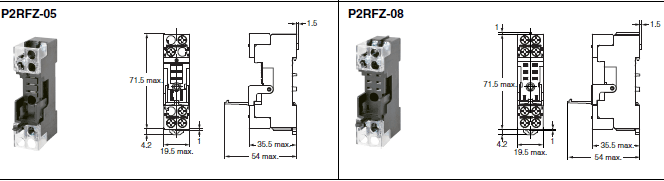

安裝端子護蓋時的外形尺寸　（單位：mm）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 38

PYFZ用短路棒

同一個連接座內跨接

間距 適用機種 外形尺寸（mm） 型號 ＊1 規格
7 mm PYFZ-14 811_lu_14_1 PYD-020B[](2P) 最大通電電流：20A
（但，70℃ 時為
18A）
使用環境溫度：－40～＋70℃
（但，不可結冰及
結露）
使用環境濕度：45～85％RH
（但，不可結冰及
結露）
導電部位材質：黃銅
導電部位表面處理：鍍鎳
包裝單位：50支/包
811_lu_14_2 PYD-030B[](3P)

＊1 型號中的□內填入外皮顏色的指定記號。B （黑）、Y （黃）
＊2 訂購時請指定要幾包。

相鄰連接座間跨接

間距 適用機種 外形尺寸（mm） 型號＊1 規格
22 mm PYFZ-08 811_lu_15_1 PYD-025B[](2P) 最大通電電流：20A
（但，70℃ 時為
18A）
使用環境溫度：－40～＋70℃
（但，不可結冰及
結露）
使用環境濕度：45～85％RH
（但，不可結冰及
結露）
導電部位材質：黃銅
導電部位表面處理：鍍鎳
包裝單位：10支/包
811_lu_15_2 PYD-085B[](8P)
29 mm PYFZ-14 811_lu_15_3 PYD-026B[](2P) 最大通電電流：20A
（但，70℃ 時為
18A）
使用環境溫度：－40～＋70℃
（但，不可結冰及
結露）
使用環境濕度：45～85％RH
（但，不可結冰及
結露）
導電部位材質：黃銅
導電部位表面處理：鍍鎳
包裝單位：10支/包
811_lu_15_4 PYD-086B[](8P)

＊1. 型號中的□內填入外皮顏色的指定記號。B （黑）、S （藍）、R （紅）
＊2. 訂購時請指定要幾包。

PYFZ-□用端子護蓋

端子護蓋

適用機種 形狀 型號 最小訂購單位（組）
PYFZ-08 811_lu_18_1 PYCZ-C08 10
PYFZ-14 811_lu_18_2 PYCZ-C14 10

注. 當您選購時，請選擇與PYFZ-08型及PYFZ-14型的連接座搭配。
＊訂購時，請訂購最小訂購單位10組的倍數。

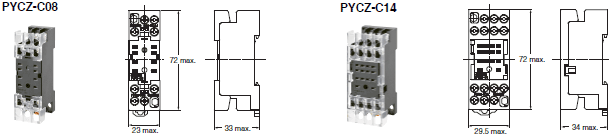

安裝端子護蓋時的外形尺寸

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 47
