E5CN-H

數位溫度控制器高性能型(尺寸48×48mm)

E5CN-H

通用溫度控制器推出高性能(高解析度、高速、高精度輸入)機型
新系列產品。支援簡易運算、預防維護功能。
採用新型液晶,提升視野角度及對比度。

(單位:mm)

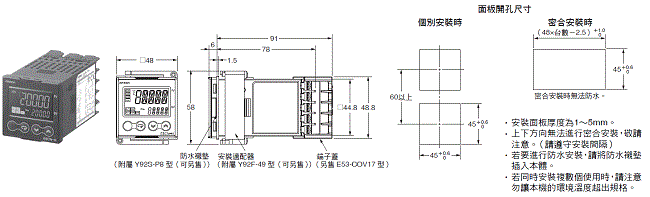

本體

E5CN-H型


1946_dm_1


註. 端子台無法卸下。

選購品(另售)

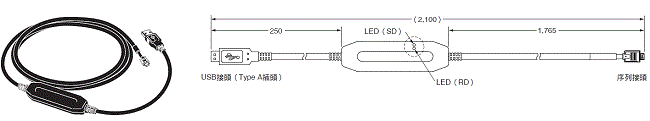

USB序列轉換纜線

E58-CIFQ1型


1946_dm_2

端子蓋

E53-COV17型


1946_dm_3

防水襯墊

Y92S-P8型〔DIN48×48用〕


1946_dm_4

若防水襯墊遺失、損毀時請另行訂購左列型號。
使用防水襯墊時,保護構造相當於IP66。
(IP66會因使用環境而劣 化、收縮或硬化,為確保防水等級,建議您定期更換。
定期更換時期因使用環境而異。 請客戶自行確認。請以1年以內為基準。
此外, 對於未定期更換的防水襯墊,本公司恕不負責。) 如不需要防水構造,則無需安裝防水襯墊。

比流器

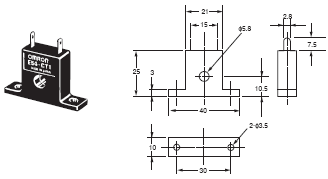

E54-CT1型


1946_dm_5

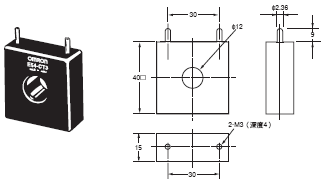

E54-CT3型

1946_dm_6

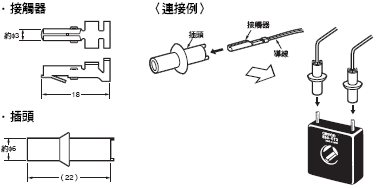

E54-CT3型附屬品

1946_dm_7

貫通電流(Io)對輸出電壓(Eo)特性(參考值)
E54-CT1型

連續最高加熱器電流:50A (50/60Hz)
匝數:400±2圈
繞線電阻:18±2Ω
1946_dm_8




貫通電流(Io)對輸出電壓(Eo)特性(參考值)
E54-CT3型

連續最高加熱器電流:120A (50/60Hz)
(但OMRON的溫控器之連續最高加熱器電流值為50A。)
匝數:400±2圈
繞線電阻:8±0.8Ω
1946_dm_9

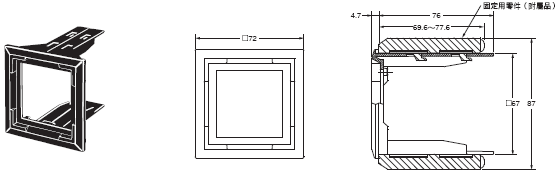

轉接器

Y92F-45型

註1. 請於已加工為E5B□型用面板時使用。
   2. 轉接器的顏色僅有黑色。
1946_dm_10

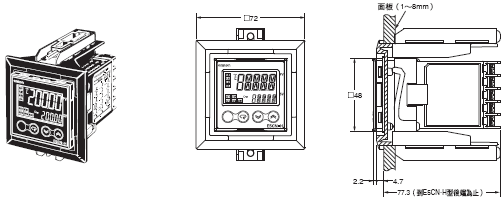

〈E5CN-H型安裝例〉

1946_dm_11

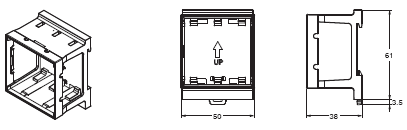

鋁軌安裝轉接器

Y92F-52型

註. 無法與端子蓋併用。
請拆卸端子蓋後使用。
1946_dm_12


〈E5CN-H型安裝例〉
1946_dm_13
