（單位：mm）
E5CC / E5CC-B / E5CC-U
數位溫度控制器（尺寸48×48mm）
採用大型白色PV顯示器，提高辨識清晰度，無論在選擇、操作、設定各方面，好用度百分百。配備多個輸出入點，功能／性能充實豐富，應用層面大幅提升。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年1月25日
本體
E5CC型
E5CC-B型
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。

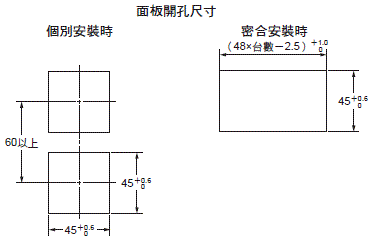

・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
・將Y92A-48N型與USB序列轉換纜線組合使用時，控制盤的厚度請設為1～3mm。
E5CC-U型
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。
・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
・將Y92A-48N型與USB序列轉換纜線組合使用時，控制盤的厚度請設為1～3mm。
選購品（另售）
USB序列轉換纜線
E58-CIFQ2型
端子蓋
E53-COV17型
端子蓋
E53-COV23型（3入）
端子蓋（背面連接插座P3GA-11型用）
Y92A-48G型
註. 安裝於背面連接插座（P3GA-11型）後使用，可保護手指。
防水襯墊
Y92S-P8型（DIN48×48用）
E5CC型隨附於產品。
E5CC-U型未隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。 使用防水襯墊時，保護構造相當於IP66。
（IP66會因使用環境而劣化、收縮或硬化， 為確保防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。
此外，E5CC-U型即使安裝防水襯墊，亦不具有防水功能。
比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω
E54-CT1L型
E54-CT3型
E54-CT3型選購品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型
適配器
Y92F-45型
註1. 請於已加工為E5B□型用面板時使用。
2. 適配器的顏色為黑色。
3. 使用Y92F-45型時，無法使用USB序列轉換纜線E58-CIFQ2型。
如要透過USB序列轉換纜線進行設定，請先進行設定後再安裝面板。
4. 無法與隨附於E5CC型本體的Y92F-49型組合使用。
〈E5CC型安裝例〉
鋁軌安裝適配器
Y92F-52型
註1. 無法與端子蓋併用。
請拆卸端子蓋後使用。
2. 無法使用於E5CC-B型。
此為用來將E5CC型安裝至鋁軌的的適配器。
不需要為了盤內安裝而進行鈑金、或為了加裝而進行盤面開孔加工。
〈E5CC型安裝例〉
防水保護蓋
Y92A-48N型
安裝適配器
Y92F-49型
隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。
保護套
Y92A-48D型
註. 安裝防水襯墊後無法使用本選購品。
此為軟式的保護套。
裝上保護套後仍可操作產品。
保護套
Y92A-48H型
此為硬式的保護套。
請作為防止誤操作等使用。
E5CC-U型配線用連接插座
表面連接插座
P2CF-11型
註1. 亦備有手指防護型（P2CF-11-E型）。
2. 不適用於P2CF-11型（P2CF-11-E型）與Y92F-45型的組合。
背面連接插座
P3GA-11型
註1. 其他類型的插座會影響精度，故請勿使用。
2. 亦備有手指防護用端子蓋（Y92A-48G型）。
3. 不適用於P3GA-11型與Y92F-45型的組合。
更新日期 2019年1月25日
