規格選型
（單位：mm）
E5EC / E5EC-B
數位溫度控制器（尺寸48×96mm/尺寸96×96mm）
採用大型白色PV顯示器，提高辨識清晰度。無論在選擇、操作、設定各方面，好用度百分百。48 x 96 mm尺寸新增Push-in Plus 端子台型產品系列。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年1月25日
本體
E5EC型
設定工具埠位在本產品的正面面板與上方。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB 序列通訊轉換纜線的狀態下使用本產品。
E5EC-B型
• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。頂面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型），前面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（不可在常時連接的狀態下使用）。
・安裝面板厚度為1～8mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
＊控制輸出1、2之選擇：QQ、QR、RR、CC、PR、CQ
選購品No.選擇：選擇011、012、013、014
的組合機型且採用密合安裝方式使用時，環境溫度請勿超過45℃。
如需在環境溫度55℃ 下使用，安裝時請保留以下間隔。
選購品（另售）

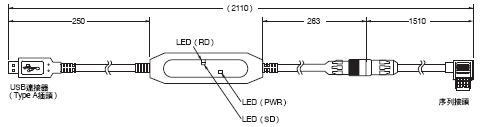

USB序列轉換纜線
E58-CIFQ2型

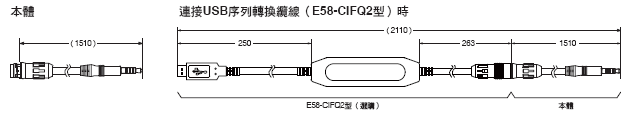

通訊轉換纜線
E58-CIFQ2-E型
註. 請務必與E58-CIFQ2型成組使用。
端子蓋
E53-COV24型（3入）
防水襯墊
Y92S-P9型〔DIN48×96用〕
隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。
使用防水襯墊時，保護構造為IP66。
此外，E5EC型/E5AC型的設定工具埠蓋供頂部面板請確實關閉。
（防水襯墊及正面設定工具埠蓋供頂部
面板會因使用環境而劣化、收縮或硬化，為確保IP66
的防水等級，建議您定期更換。定期更換時期因使用
環境而異。請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。
設定工具埠蓋供頂部面板
Y92S-P7型
設定工具埠蓋供頂部面板供頂部面板如有遺失、破損，請另行訂購。
此選購品會因使用環境而劣化、收縮或硬化，建議您定期更換。
安裝適配器
Y92F-51型（2入）
整組隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。
防水保護蓋
Y92A-49N型（48×96用）
比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω
E54-CT1L型
E54-CT3型

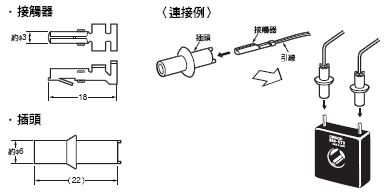

E54-CT3型選購品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）

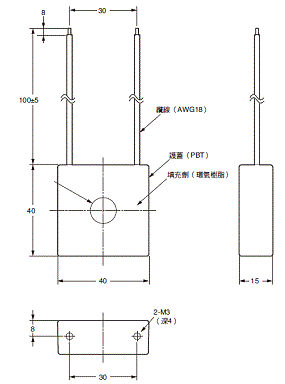

E54-CT3型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型
更新日期 2019年1月25日
