E5AC

數位溫度控制器

E5AC

採用大型白色PV顯示器,提高辨識清晰度。無論在選擇、操作、設定各方面,好用度百分百。

額定

電源電壓 電源電壓A類型:AC100~240V 50/60Hz
電源電壓D類型:AC24V 50/60Hz/DC24V
容許電壓變動範圍 電源電壓的85~110%

消耗電力

E5AC

選購品-000型:7.0VA以下(AC100~240V)、4.2VA以下(AC24V) /2.4W以下(DC24V)
上述以外:9.0VA以下(AC100~240V)、5.6VA以下(AC24V) /3.4W以下(DC24V)

感測器輸入 溫度輸入
 熱電偶:K、J、T、E、L、U、N、R、S、B、W、PLⅡ
 白金阻抗測溫體:Pt100、JPt100
 非接觸式溫度感測器(ES1B型):10~70℃、60~120℃、115~165℃、140~260℃
類比輸入
 電流輸入:4~20mA、0~20mA
 電壓輸入:1~5V、0~5V、0~10V
輸入阻抗 電流輸入150Ω以下、電壓輸入1MΩ以上(連接ES2-HB-N/THB-N型時,請採用1:1連接方式)
控制方式 ON/OFF或2 PID控制(附自動調節功能)
控制輸出 繼電器輸出 1a AC250V 5A (電阻負載)電氣壽命10萬次 最小適用負載 5V 10mA (參考值)
電壓輸出
(SSR驅動用)
輸出電壓DC12V±20% (PNP) 最大負載電流40mA,附短路保護回路
(配備控制輸出2的機型其最大負載電流為21mA)
線性電流輸出 DC4~20mA/DC0~20mA負載500Ω以下解析度約10,000
輔助輸出 點數 2點或4點(視機種而定)
輸出規格 繼電器輸出1a AC250V、2組輸出型:3A (電阻負載)或4組輸出型:2A (電阻負載)
電氣壽命10萬次 最小適用負載5V 10mA (參考值)
事件輸入 點數 2點、4點及6點(視機種而定)
外部輸入
接點規格
有接點輸入時:ON:1kΩ以下 OFF:100kΩ以上
無接點輸入時:ON:殘留電壓1.5V以下 OFF:漏電流0.1mA以下
流出電流:約7mA (每1接點)
傳送輸出 點數 1點(視機種而定:有傳送輸出的型式)
輸出規格 電流輸出:DC4~20mA 負載:500Ω以下 解析度:約10,000
線性電壓輸出:DC1~5V 負載:1kΩ以上 解析度:約10,000
遠端SP輸入 電流輸入:DC4~20mA、DC0~20mA (輸入阻抗150Ω以下)
電壓輸入:DC1~5V、DC0~5V、DC0~10V (輸入阻抗1MΩ以上)
電位計輸入 100Ω~10kΩ
設定方式 使用前置面板鍵數位設定
指示方式 11段數位顯示及個別指示
文字高度E5EC型:PV:18.0mm、SV:11.0mm、MV:7.8mm
    E5AC型:PV:25.0mm,SV:15.0mm,MV:9.5mm
3段顯示。 內容:PV/SV/MV,PV/SV/多重SP或殘留時間
位數:PV、SV、MV皆為4位數
多重SP功能 最多記憶8個目標值(SP0~SP7),可透過事件輸入、按鍵操作或序列通訊進行選擇
BANK切換功能
其他功能 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
(包含SSR故障檢測)、40% AT、100% AT、操作量限制、輸入數位濾波器、自動調校、
穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、
操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡單程式功能、輸入移動平均、顯示亮度設定
使用環境溫度 -10~+55℃ (不可結冰結露)
使用環境濕度 相對濕度25~85%
保存溫度 -25~+65℃ (不可結冰結露)
高度 2,000m以下
建議保險絲 T2A、AC250V時間延遲低遮斷容量
設置環境 設置類別Ⅱ,污染度2 (依據IEC61010-1)

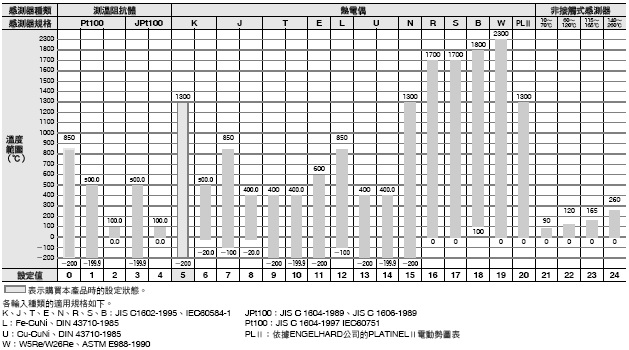

輸入範圍

溫度輸入


3157_sp_1

類比輸入

輸入種類 電流 電壓
輸出規格 4~20mA 0~20mA 1~5V 0~5V 0~10V
設定範圍 根據刻度指示在下列任一種範圍內使用
-1999~9999、-199.9~999.9、
-19.99~99.99、-1.999~9.999
設定值 25 26 27 28 29

警報類型

本產品提供以下19種警報類型,可針對各種警報分別進行設定。初始值為「2:上限值」。
(註)輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲(0~999s)。
註. 具有加熱器斷線/SSR故障檢測功能的機型,其「警報1」預設為「加熱器警報(HA)」,

在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能,請透過輸出分配功能配置警報1。


設定値 警報類型 警報輸出功能 功能說明
警報值(X)為正 警報值(X)為負
0 無警報功能 輸出OFF 無警報功能。
1 上下限*1
e5_c_sp_4_1
*2 以警報上限值(H)設定相對於目標值(SP)的上方偏差,以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。
2
(初始値)
上限
e5_c_sp_4_2
e5_c_sp_4_13
以警報值(X)設定相對於目標值(SP)的上方偏差。
超過偏差值則警報ON。
3 下限
e5_c_sp_4_3
e5_c_sp_4_14
以警報值(X)設定相對於目標值(SP)的下方偏差。
低於偏差值則警報ON。
4 上下限範圍*1
e5_c_sp_4_4
*3 以警報上限值(H)設定相對於目標值(SP)的上方偏差,以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。
5 上下限待機
附待機時序功能*1
e5_c_sp_4_1
*5
*4 「1:上下限」的警報動作附有待機時序功能。*6
6

上限待機
附待機時

序功能

e5_c_sp_4_2
e5_c_sp_4_13
「2:上限」的警報動作附有待機時序功能。*6
7

下限待機
附待機時

序功能

e5_c_sp_4_3
e5_c_sp_4_14
「3:下限」的警報動作附有待機時序功能。*6
8 絕對值上限
e5_c_sp_4_5
e5_c_sp_4_15

無論目標值(SP)為何,只要當目前值(PV)大於警報值(X)時

警報即變成ON。

9 絕對值下限
e5_c_sp_4_6
e5_c_sp_4_16

無論目標值(SP)為何,只要當目前值(PV)小於警報值(X)時

警報即變成ON。

10

絕對值上限

待機 附待

機時序功能

e5_c_sp_4_5
e5_c_sp_4_15
「8:絕對值上限」的警報動作附有待機時序功能。*6
11

絕對值下限

待機 附待

機時序功能

e5_c_sp_4_6
e5_c_sp_4_16
「9:絕對值下限」的警報動作附有待機時序功能。*6
12 LBA (僅限警報1類型) ── *7
13

PV變化率

警報

── *8
14

SP絕對值

上限

e5_c_sp_4_7
e5_c_sp_4_17
當目標值(SP)大於警報值(X)時,警報即變成ON。
15

SP絕對值

下限

e5_c_sp_4_8
e5_c_sp_4_18
當目標值(SP)小於警報值(X)時,警報即變成ON。
16

MV絕對值

上限*9

標準控制時
e5_c_sp_4_9
標準控制時
e5_c_sp_4_19
當操作量(MV)大於警報值(X)時,警報即變成ON。
加熱/冷卻控制時
(加熱操作量)
e5_c_sp_4_9
加熱/冷卻控制時
(加熱操作量)
常時ON
17

MV絕對值

下限*9

標準控制時
e5_c_sp_4_10
標準控制時
e5_c_sp_4_20
當操作量(MV)小於警報值(X)時,警報即變成ON。
加熱/冷卻控制時
(冷卻操作量)
e5_c_sp_4_9
加熱/冷卻控制時
(冷卻操作量)
常時ON
18 RSP絕對值上限 *10
e5_c_sp_4_11
e5_c_sp_4_21
當遠端SP (RSP)大於警報值(X)時,警報即變成ON。
19 RSP絕對值下限 *10
e5_c_sp_4_12
e5_c_sp_4_22
當遠端SP (RSP)小於警報值(X)時,警報即變成ON。

*1. 設定值1、4、5可個別設定警報類型的上、下限值,分別以L、H表示。
*2. 設定值:1上下限警報

3157_sp_2

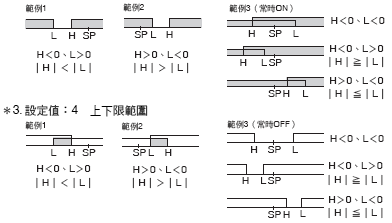

*4. 設定值:5附上下限待機時序警報發生「*2」的上下限警報時

・範例1、2時若遲滯的上下限重疊時警報為常時OFF

・範例3時為常時OFF

*5. 設定值:5附上下限待機時序警報若遲滯的上下限重疊時,警報為常時OFF
*6. 請參閱「E5[]C型數位調節器使用手冊」「4-11項警報遲滯」的「待機時序」。
*7. 請參閱「E5[]C型數位調節器使用手冊」「5-11項迴路斷線警報」的「迴路斷線警報(LBA)」。位置比例型無法使用。
*8. 請參閱「E5[]C型數位調節器使用手冊」「4-10項如何輸出警報」的「PV變化率警報」。
*9. 進行加熱/冷卻控制時,MV絕對值上限警報僅對加熱操作量發揮作用,而MV絕對值下限警報僅對冷卻操作量發揮作用。
*10. 有遠端SP輸入時顯示。SP模式無論是本地SP或遠端SP皆可運作。

性能

顯示精度
(環境溫度23℃)
熱電偶:(指示值的±0.3%或±1℃ 中以較大值為準) ±1位數以下*1
白金阻抗測溫體:(指示值的±0.2%或±0.8℃ 中以較大值為準) ±1位數以下
類比輸入:±0.2%FS±1位數以下
CT輸入:±5%FS±1位數以下
電位計輸入:±5%FS±1位數以下
傳送輸出精度 ±0.3%FS以下
遠端SP輸入精度 ±0.2%FS±1位數以下
溫度的影響*2 輸入熱電偶(R、S、B、W、PLⅡ):(指示值的±1%或±10℃ 中以較大值為準) ±1位數以下
其他輸入熱電偶:(指示值的±1%或±4℃ 中以較大值為準) ±1位數以下*3
白金阻抗測溫體:(以指示值±1%或±2℃ 中較大者為準) ±1位數以下
類比輸入:±1%FS±1位數以下
CT輸入:±5%FS±1位數以下
遠端SP輸入:±1%FS±1位數以下
電壓的影響*2
電磁干擾的影響
(EN61326-1規格)
輸入取樣週期 50ms
感度調整 溫度輸入:0.1~999.9℃/°F (0.1℃/°F單位)
類比輸入:0.01~99.99%FS (0.01%FS單位)
比例帶(P) 溫度輸入:0.1~999.9℃/°F (0.1℃/°F單位)
類比輸入:0.1~999.9%FS (0.1%FS單位)
積分時間(I) 標準/加熱冷卻、位置比例(交叉):0~9999s (1s單位)、0.0~999.9s (0.1s單位)
位置比例(浮動):1~9999s (1s單位)、0.1~999.9s (0.1s單位)*4
微分時間(D) 0~9999s (1s單位)、0.0~999.9s (0.1s單位)*4
冷卻比例帶(P) 溫度輸入:0.1~999.9℃/°F (0.1℃/°F單位)
類比輸入:0.1~999.9%FS (0.1%FS單位)
冷卻積分時間(I) 0~9999s (1s單位)、0.0~999.9s (0.1s單位)*4
冷卻微分時間(D) 0~9999s (1s單位)、0.0~999.9s (0.1s單位)*4
控制週期 0.1、0.2、0.5、1~99s (1s單位)
手動重置值 0.0~100.0% (0.1%單位)
警報設定範圍 -1999~9999 (小數點位置依輸入種類而定)
信號源阻抗影響 熱電偶:0.1℃/Ω以下(100Ω以下),白金阻抗測溫體:0.1℃/Ω以下(10Ω以下)
絕緣阻抗 20MΩmin. (at 500 VDC)
耐電壓 AC3,000V 50或60Hz 1min (異極充電部端子)
震動 誤動作 10~55Hz 20m/s2 3軸方向10min
耐久 10~55Hz 20m/s2 3軸方向2h
衝撃 誤動作 100m/s2 3軸方向各3次
耐久 300m/s2 3軸方向各3次
重量 E5AC型:本體:約250g  安裝適配器:約4g×2個
保護構造 正面面板:IP66,後蓋:IP20,端子部:IP00
記憶體保護 非揮發性記憶體(寫入次數:100萬次)
設定工具 CX-Thermo Ver.4.5以上
設定工具連接埠 E5EC型/E5EC-B型/E5AC型頂面:使用USB序列轉換纜線E58-CIFQ2型,與電腦側USB連接埠連接*5
E5EC型/E5EC-B型/E5AC型正面面板:使用USB序列轉換纜線E58-CIFQ2型+通訊轉換纜線E58-CIFQ2-E型,與電腦側USB連接埠連接*5
規格 認證規格 cULus:UL 61010-1/CSA C22.2 No. 61010-1、韓國無線規範(電波法:KC標示) (僅限部分型式)*6、船舶規範*7
適用規格 EN61010-1 (IEC61010-1):污染度2,過電壓類別Ⅱ,Lloyd規格*6
EMC指令 EMI EN61326*8
放射性危害強度EN55011 Group 1 class A
雜訊端子電壓EN55011 Group 1 class A
EMS EN61326*8
靜電放電抗擾性EN61000-4-2
電磁場抗擾度EN61000-4-3
無線電脈衝抗擾性EN61000-4-4
傳導干擾抗擾性EN61000-4-6
突波抗擾性EN61000-4-5
電壓突降/電斷抗擾性EN61000-4-11
*1. K (-200~1300℃ 範圍)、T、N的-100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400~800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為(以±0.3%PV或±3℃ 中較大者為準) ±1位數以下。
PLⅡ為(以±0.3%PV或±2℃ 中較大者為準) ±1位數。
*2. 條件:環境溫度:-10℃ ~23℃ ~55℃ 電壓範圍:額定電壓的-15~+10%
*3. K感測器的-100℃ 以下為±10℃ 以內。
*4. 單位以「積分/微分時間單位」的設定為準。
*5. 可同時使用外部序列通訊(RS-485)與USB序列轉換纜線通訊。
*6. 支援型號請參閱本公司網站(https://www.omron.com.tw)的「規格認證」。
*7. 有關Lloyd規格符合與否,請參閱第 118 頁「船舶規格之適用性」。
*8. 工業電磁環境(EN/ IEC61326-1 第2表)

USB序列轉換纜線規格

支援OS Windows XP/Vista/7/8/8.1/10 *1
支援軟體 CX-Thermo Ver.4.5以上
支援機型 E5[]C-T型系列、E5[]C型系列、E5CB型系列
USB I/F規格 依據USB Specification 2.0
DTE速度 38400bps
連接器規格 電腦側:USB (Type A插頭)
溫度控制器側:專用序列連接器
電源電圧 總線電源(由USB主機控制器供電)*2
電源電壓 DC5V
消耗電流 最大450mA
輸出電壓 DC4.7±0.2V (由USB序列轉換纜線對溫度控制器供電)
輸出電流 最大250mA (由USB序列轉換纜線對溫度控制器供電)
使用環境溫度 0~+55℃ (不可結露或結冰)
使用環境濕度 相對濕度10~80%
保存溫度 -20~+60℃ (不可結露或結冰)
儲存濕度 相對濕度10~80%
高度 2,000m以下
重量 約120g

Windows為美國Microsoft Corporation於美國及其他國家的註冊商標。
*1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
*2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。

通訊規格

傳輸路徑連接 RS-485:多點(Multi-drop)
通訊方式 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay/F、Modbus
通訊速度* 9600、19200、38400、57600bps
傳送碼 ASCII
資料位元長度* 7、8位元
結束位元長度* 1、2位元
錯誤檢出 垂直同位(無、偶數、奇數)
BCC (區塊檢查字元)
 CompoWay/F時
CRC-16 Modbus時
流程控制
介面 RS-485
重新讀取功能
通訊緩衝區 217位元組
通訊響應傳送等待時間 0~99ms
初始值:20ms

*通訊速度、資料位元長度、結束位元長度、垂直同位之設定,可透過「通訊設定層級」分別獨立設定。

通訊功能

無程式通訊功能*1 此功能是透過PLC的記憶體讀寫E5[]C型的參數,或使E5[]C型運行/停止。
E5[]C型會自動與PLC進行通訊,故無需編寫通訊程式。
可連接溫控器數量:最多32台(FX系列最多16台)
適用的PLC:
OMRON製PLC CS、CJ、CP系列
三菱電機製PLC MELSEC Q系列、L系列、
FX系列(支援FX2、
FX3,(FX1S除外))
KEYENCE製PLC KEYENCE KV系列
組合通訊功能*1 可在相連的溫度控制器之間,從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。
可設定斜率及偏差值等作為目標值。
可連接溫控器數量:最多32台(包含主局)
複製功能*2 可在相連的溫度控制器之間,從設定在主局的溫度控制器向從屬站傳送設定參數。

MELSEC為三菱電機股份有限公司的註冊商標。
KEYENCE為基恩士股份有限公司的註冊商標。
*1. 支援本體Ver.1.1以上版本
FX系列及KV系列適用本體Ver.2.1以上版本
*2. 支援無程式通訊功能與複合通訊功能。

額定規格比流器(CT)(選購)

耐電壓 AC1,000V(1min)
耐震動 50Hz、98m/s2
重量 約11.5g (E54-CT1):約50g (E54-CT3)
選購品
(僅限E54-CT3型)
接觸器(2個)
插頭(2個)

加熱器斷線/SSR故障

CT輸入(加熱
電流檢測用)
單相加熱器檢測功能型:1點
單相或3相加熱器用檢測功能型:2點
最大加熱器電流 AC50A
輸入電流值指示精度 ±5%FS±1位數以下
加熱器斷線警報設定範圍*1 0.1~49.9A (0.1A單位)
檢出最小ON時間:100ms*3
SSR故障警報設定範圍*2 0.1~49.9A (0.1A單位)
檢出最小OFF時間:100ms*4
*1. 加熱器斷線報警在於量測控制輸出為ON時的加熱電流,當其值小於設定值(加熱器斷線檢測電流值)時,使輸出變成ON。
*2. SSR故障警報在於量測控制輸出為OFF時的加熱電流,當其值大於設定值(SSR故障檢出電流值)時,使輸出變成ON。
*3. 控制週期0.1s、0.2s時為30ms
*4. 控制週期0.1s、0.2s時為35ms

繼電器電氣壽命曲線(參考值)

3157_sp_2_1

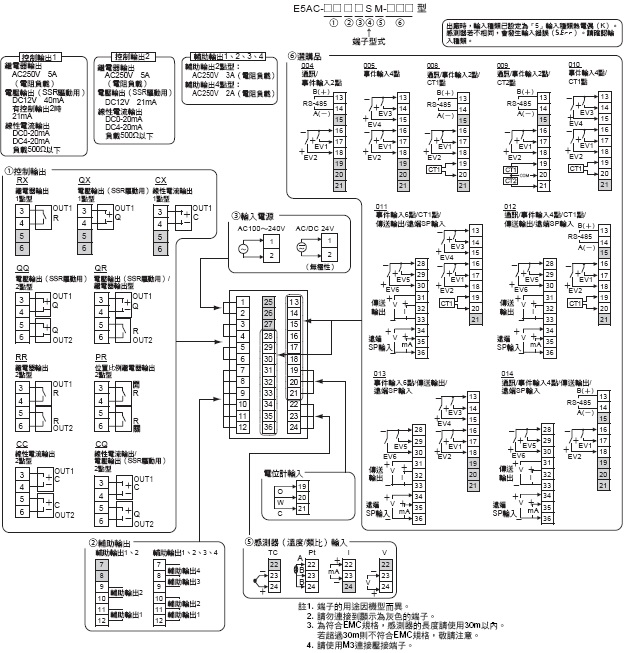

外部連接圖

E5AC型(螺絲端子台型)


3157_sp_3
