E5EC-800 / E5EC-B-800

數位溫度控制器(簡易型)(48×96mm)

E5EC-800 / E5EC-B-800

大型白色PV顯示器,提高辨識清晰度。不論從型號選擇到設定及操作,使用容易。配備Push-In Plus端子台的型號加入48 × 96 mm系列中。

(單位:mm)

控制器

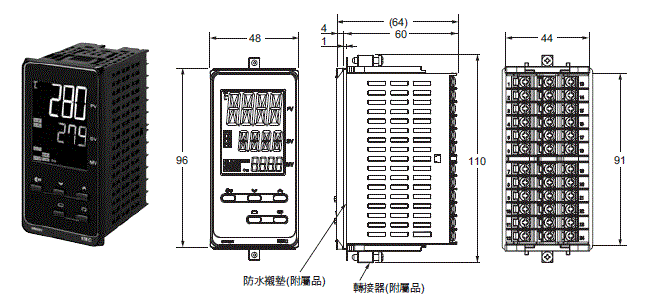

E5EC-800型

E5EC-800 / E5EC-B-800 外觀尺寸 2

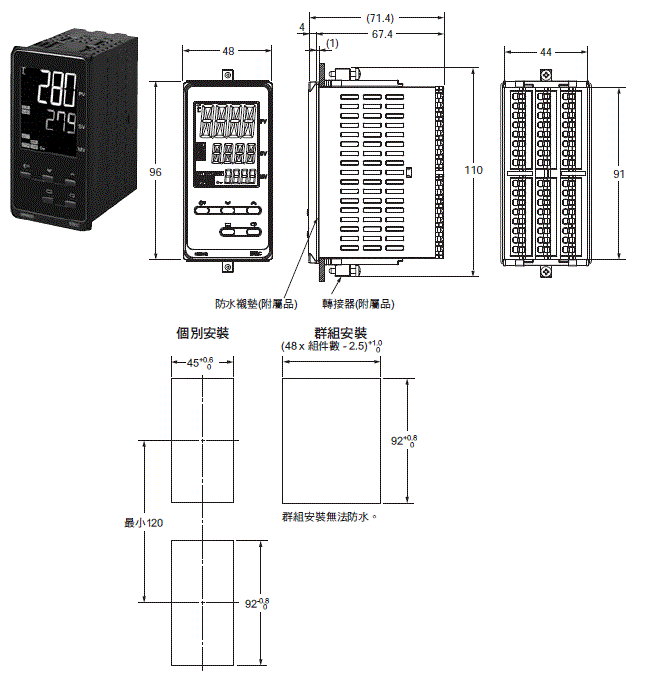

E5EC-B-800型

E5EC-800 / E5EC-B-800 外觀尺寸 3

• 建議面板厚度為1 ~ 8 mm。
• 無法在垂直方向上進行群組安裝。(維持控制器之間的指定安裝間隔。)
• 安裝控制器時,若要具備防水能力,請將防水襯墊裝入到控制器上。
• 在安裝兩組以上的控制器時,請確定周圍溫度不可超過規格中所允許的使用溫度。

附屬品(另購)

端子外蓋
E53-COV24型(附有3個端子蓋。)

3221_dm_4

防水襯墊
Y92S-P9型(適用於DIN 48 x 96)
3221_dm_5
溫度控制器已隨附防水襯墊。
如果防水襯墊遺失或損壞,請另行選購。
使用防水襯墊時的保護構造為IP66。
由於防水襯墊及前面板設定工具連接埠的連接埠蓋可能因工作環境因素而劣化、收縮或硬化,為維持IP66的保護構造,必須定期更換。
更換週期因操作環境而異。
請檢查實際應用上所需的更換週期。
基本上以不超過3年為準。

Y92S-P10型(適用於DIN 96 x 96)
3221_dm_6


安裝適配器
Y92F-51型(附有2個轉接頭。)
3221_dm_7
控制器隨附一對轉接頭。
若遺失或損壞,請另行選購本適配器。


防水蓋
Y92A-49N型(48×96)
3221_dm_8


防水蓋
Y92A-96N型(96 x 96)
3221_dm_9


比流器
E54-CT1型
3221_dm_10

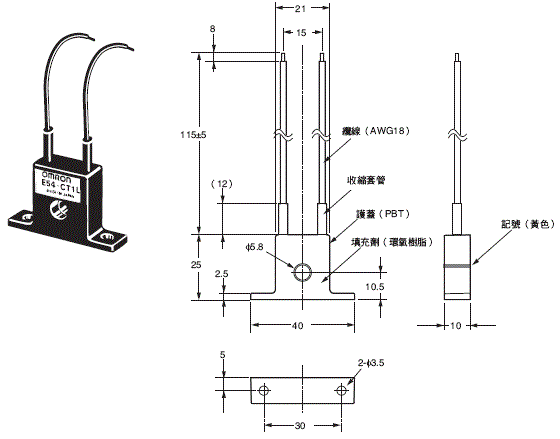

E54-CT1L型
 3221_dm_15

E54-CT3型
3221_dm_11

E54-CT3型附屬品
3221_dm_12

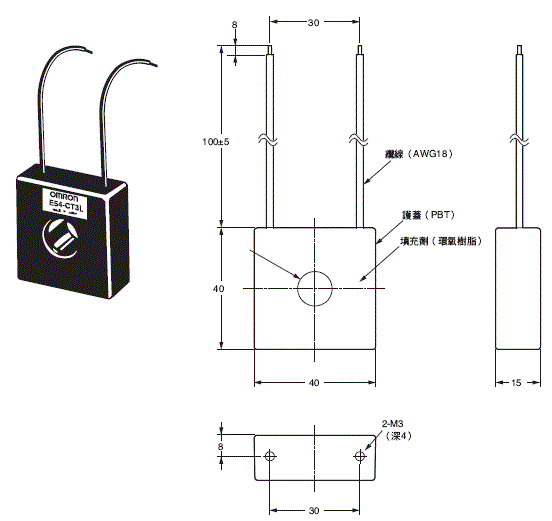

E54-CT3L型
3221_dm_16
貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1型
連續最高加熱器電流:50A (50/60Hz)
匝數:400±2
繞線電阻:18±2Ω
3221_dm_13

貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3型
連續最高加熱器電流:120A (50/60Hz)
(OMRON數位溫度控制器的連續最高加熱器電流為50A。)
匝數:400±2
繞線電阻:8±0.8Ω
3221_dm_14
